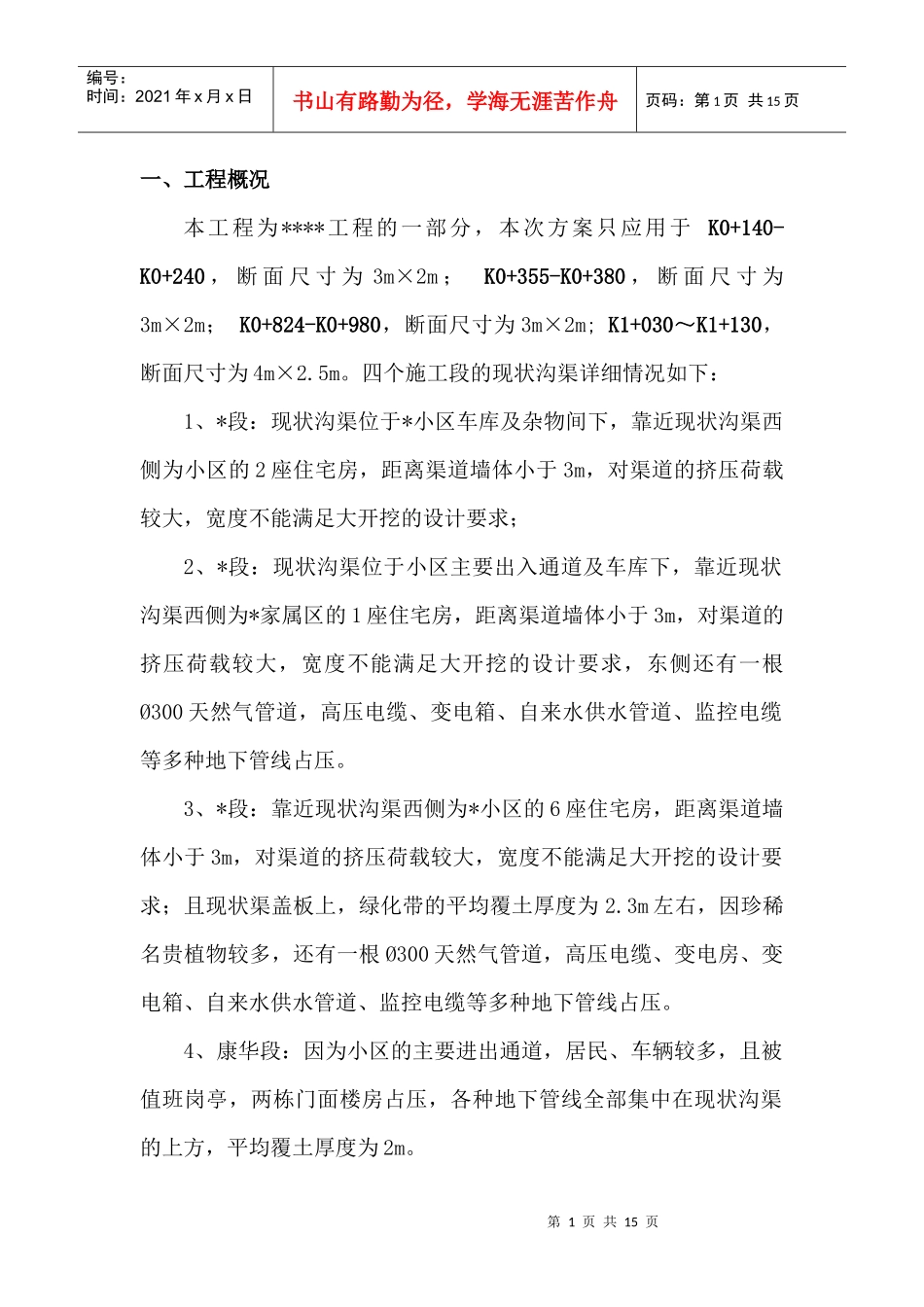

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、工程概况本工程为****工程的一部分，本次方案只应用于K0+140-K0+240，断面尺寸为3m×2m；K0+355-K0+380，断面尺寸为3m×2m；K0+824-K0+980，断面尺寸为3m×2m;K1+030～K1+130，断面尺寸为4m×2.5m。四个施工段的现状沟渠详细情况如下：1、*段：现状沟渠位于*小区车库及杂物间下，靠近现状沟渠西侧为小区的2座住宅房，距离渠道墙体小于3m，对渠道的挤压荷载较大，宽度不能满足大开挖的设计要求；2、*段：现状沟渠位于小区主要出入通道及车库下，靠近现状沟渠西侧为*家属区的1座住宅房，距离渠道墙体小于3m，对渠道的挤压荷载较大，宽度不能满足大开挖的设计要求，东侧还有一根Ø300天然气管道，高压电缆、变电箱、自来水供水管道、监控电缆等多种地下管线占压。3、*段：靠近现状沟渠西侧为*小区的6座住宅房，距离渠道墙体小于3m，对渠道的挤压荷载较大，宽度不能满足大开挖的设计要求；且现状渠盖板上，绿化带的平均覆土厚度为2.3m左右，因珍稀名贵植物较多，还有一根Ø300天然气管道，高压电缆、变电房、变电箱、自来水供水管道、监控电缆等多种地下管线占压。4、康华段：因为小区的主要进出通道，居民、车辆较多，且被值班岗亭，两栋门面楼房占压，各种地下管线全部集中在现状沟渠的上方，平均覆土厚度为2m。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页综上所述，施工场地的现状决定了此四段的施工难度，且施工便道无场地修筑，为保证建筑房屋、小区的绿化、地下管线的安全，避免和减小对附近居民正常生活和秩序，故采用沟槽暗挖的施工方法。二、技术要求本工程主要由暗渠片石墙体拆除、暗渠基础拆除、砂砾石回填、C15砼基础及直墙浇筑、C30钢筋砼盖板浇筑、井位砌筑等组成。采用C15、C30商品砼，盖板钢筋采用R235、HRB335级，保护层厚度为35mm，地基承载力不小于0.2Mpa,每个10m设一道沉降缝,沉降缝宽2cm，缝内采用沥青麻筋填实。三、施工准备为保证工程顺利进行，保证工程安全、质量、进度，我项目部将组成实践、经验丰富的优秀技术人员和管理人员，全心全力投入到此工程的管理和施工。1、技术准备开工前由技术部组织有关施工和管理人员对设计文件进一步熟悉、审查，会同监理工程师、设计勘测部门对路线的测量控制点进行恢复，并做好控制点的维护工作，对现场进行细致调研，收集与施工有关的地下管线资料，并协调工地周边各小区及单位的关系。组织施工技术人员进行技术交底，并对技术管理、施工管理、实验、第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页质检、安全人员及机械操作人员进行岗前培训。2、机械、材料、设备、物准备按施工组织设计进场机械设备及施工人员、组织好材料、构配件等及各种生产工具、生活用品的采购和供应。3、协调准备本段施工地理位置，位于市区各高档小区内，施工过程会给居民生活和正常秩序带来一定的影响。前期协调工作很重要，是工程施工关键的工作，也是本工程的第一个重点工序。4、开工前准备①距离测量，长距离测量采用全站仪测量，近距离可以采用钢尺直接丈量；②角度测量，采用精度较高的经纬仪测量；③全线控制点复核无误后，再进行细部放样；④施工放线时要用复核测量方法校核定点；⑤测量仪器要经常校验，不合格的不准使用；⑥认真校核图纸细部尺寸、高程等数据；⑦测量工作由专职测量人员担任，重要的轴线定位，测量后由项目总工程师会同项目经理等有关人员进行检查复核。四、主要施工方法由于该工程范围较广，线路较长、工期紧、任务重、不可预见因素多、风险大。拟分成七个点施工：天伦汽修、质检站、国土局、第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页联谊亲亲家园、康华小区、海创明珠、湘银四季花园，七个施工点同时开展施工工作面，施工顺序为：开启工作坑→围堰→管道引流→架设通风、照明设备→搭设支架→拆除片石墙体→支模→浇筑C15砼基础、墙体→浇筑C30砼台帽→拆模、...
