某公司火电机组仿真系统运行规程VIP免费

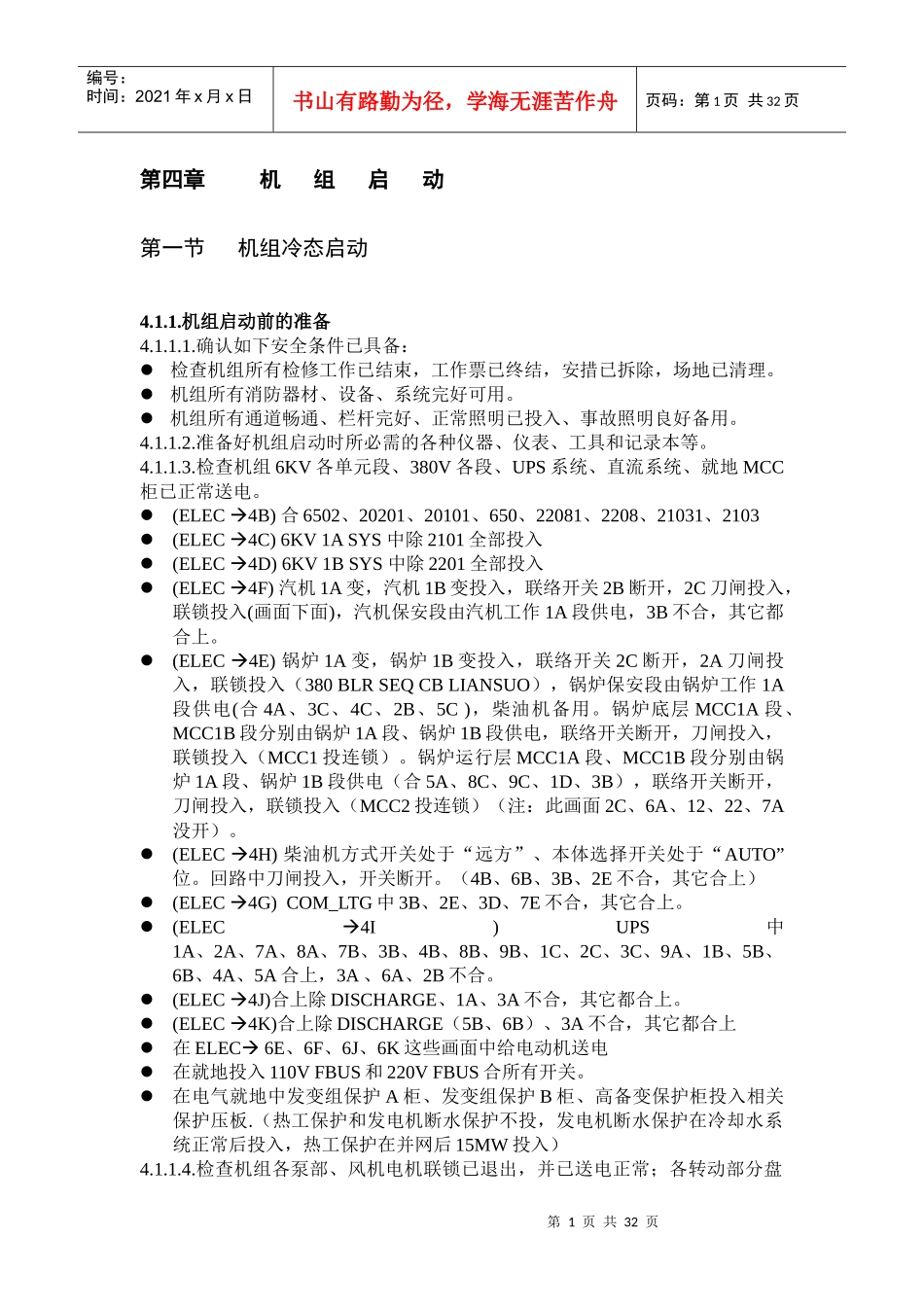

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页第四章机组启动第一节机组冷态启动4.1.1.机组启动前的准备4.1.1.1.确认如下安全条件已具备：检查机组所有检修工作已结束，工作票已终结，安措已拆除，场地已清理。机组所有消防器材、设备、系统完好可用。机组所有通道畅通、栏杆完好、正常照明已投入、事故照明良好备用。4.1.1.2.准备好机组启动时所必需的各种仪器、仪表、工具和记录本等。4.1.1.3.检查机组6KV各单元段、380V各段、UPS系统、直流系统、就地MCC柜已正常送电。(ELEC4B)合6502、20201、20101、650、22081、2208、21031、2103(ELEC4C)6KV1ASYS中除2101全部投入(ELEC4D)6KV1BSYS中除2201全部投入(ELEC4F)汽机1A变，汽机1B变投入，联络开关2B断开，2C刀闸投入，联锁投入(画面下面)，汽机保安段由汽机工作1A段供电，3B不合，其它都合上。(ELEC4E)锅炉1A变，锅炉1B变投入，联络开关2C断开，2A刀闸投入，联锁投入（380BLRSEQCBLIANSUO），锅炉保安段由锅炉工作1A段供电(合4A、3C、4C、2B、5C)，柴油机备用。锅炉底层MCC1A段、MCC1B段分别由锅炉1A段、锅炉1B段供电，联络开关断开，刀闸投入，联锁投入（MCC1投连锁）。锅炉运行层MCC1A段、MCC1B段分别由锅炉1A段、锅炉1B段供电（合5A、8C、9C、1D、3B），联络开关断开，刀闸投入，联锁投入（MCC2投连锁）（注：此画面2C、6A、12、22、7A没开）。(ELEC4H)柴油机方式开关处于“远方”、本体选择开关处于“AUTO”位。回路中刀闸投入，开关断开。（4B、6B、3B、2E不合，其它合上）(ELEC4G)COM_LTG中3B、2E、3D、7E不合，其它合上。(ELEC4I)UPS中1A、2A、7A、8A、7B、3B、4B、8B、9B、1C、2C、3C、9A、1B、5B、6B、4A、5A合上，3A、6A、2B不合。(ELEC4J)合上除DISCHARGE、1A、3A不合，其它都合上。(ELEC4K)合上除DISCHARGE（5B、6B）、3A不合，其它都合上在ELEC6E、6F、6J、6K这些画面中给电动机送电在就地投入110VFBUS和220VFBUS合所有开关。在电气就地中发变组保护A柜、发变组保护B柜、高备变保护柜投入相关保护压板.（热工保护和发电机断水保护不投，发电机断水保护在冷却水系统正常后投入，热工保护在并网后15MW投入）4.1.1.4.检查机组各泵部、风机电机联锁已退出，并已送电正常；各转动部分盘第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页动灵活，无卡涩现象。(没有操作)4.1.1.5.检查机组各电动执行机构已送电正常。(没有操作)4.1.1.6.启动一台循环水泵运行，（TURB2N（CIRCULATEWATER）1A、3C全开）对凝汽器水侧进行充水排气。正常后，调整好凝汽器回水电动门的开度（3A全开）。4.1.1.7.联系燃运做好机组启动前的准备工作。(没有操作)4.1.1.8.锅炉点火前48小时，应进行如下工作：投入主机润滑油净化装置运行。（TURB2R(TURBLUBEOIL)2A打开）将EH油箱电加热装置投“自动”位。（TURB2S(EHOIL)1A打开）4.1.1.9锅炉点火前28小时，应进行如下工作：投运主机润滑油系统：进入TURB2R(TURBLUBEOIL)a、检查主油箱润滑油温度>20℃。（TURB2R(TURBLUBEOIL)1J打开）b、启动一台主油箱排烟风机运行（1H打开），投备用风机“自动”。（起后1H投连锁）c、启动主机交流润滑油泵运行，系统压力正常后，将油泵投“自动”。（1C打开，起后1C投连锁）投运密封油系统：（进入TURB2V(GENLUBEOIL)a、启动一台氢油分离箱防爆风机运行，投备用风机“自动”。（首先将汽机就地发电机油系统jiudi12235和jiudi12236这两个门打开，然后将TURB2V(GENLUBEOILA打开，起后投连锁)将汽机就地发电机油系统其它所有的就地门打开b、启动空侧交流密封油泵运行。（TURB2V(GENLUBEOIL)1D）c、启动氢侧交流密封油泵运行。（TURB2V(GENLUBEOIL)1B）两者启动时间间隔最好不超过10秒。发电机气体置换：a、用CO2置换空气。（汽机就地发电机氢冷系统打开jiudi12109,jiudi12108，jiudi12114，jiudi12147）b、当CO2浓度≥95%时，用H2置换CO2。（汽机就地发电机氢冷...
