某公司联合厂房搬迁工程(DOC30页)VIP免费

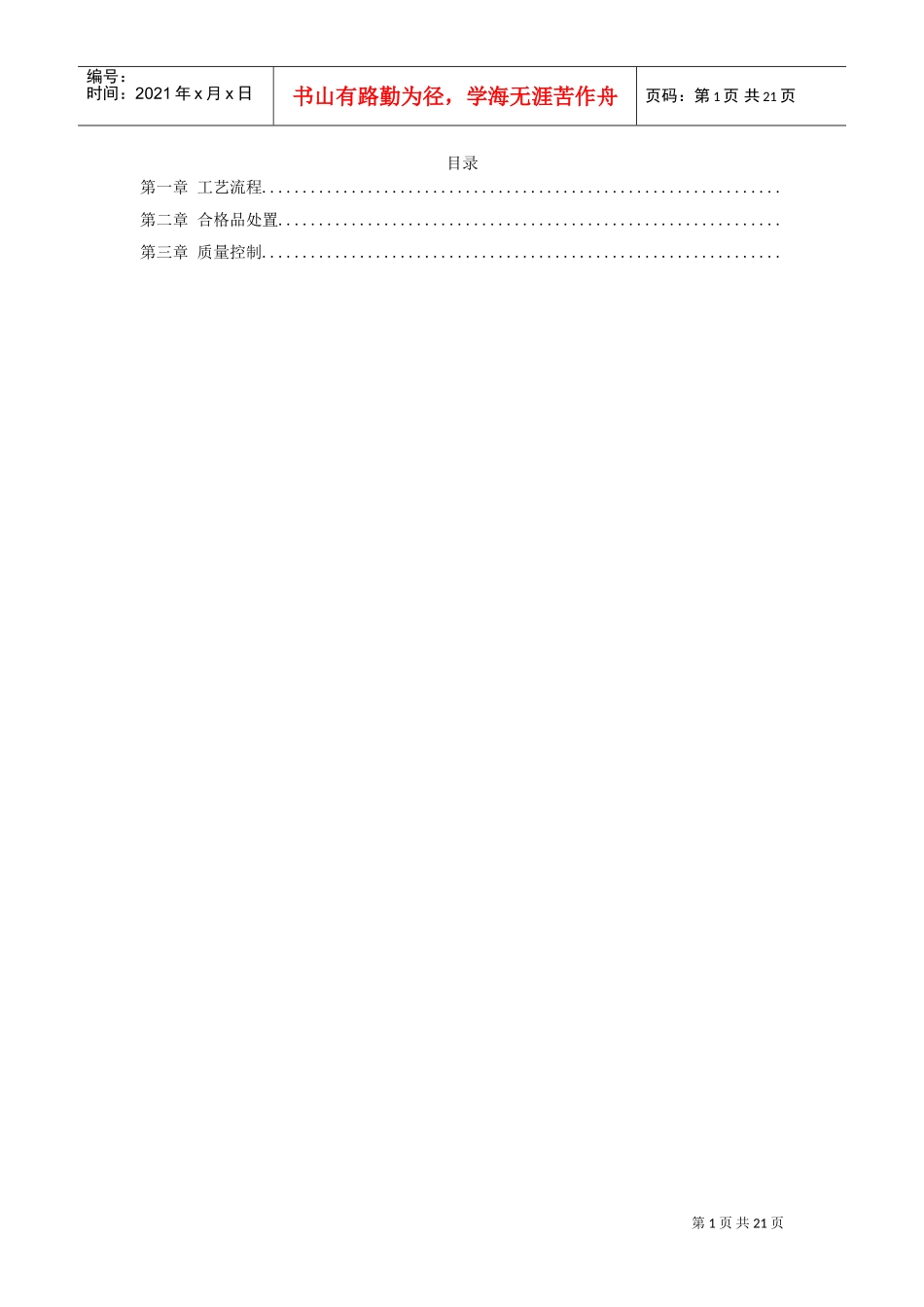

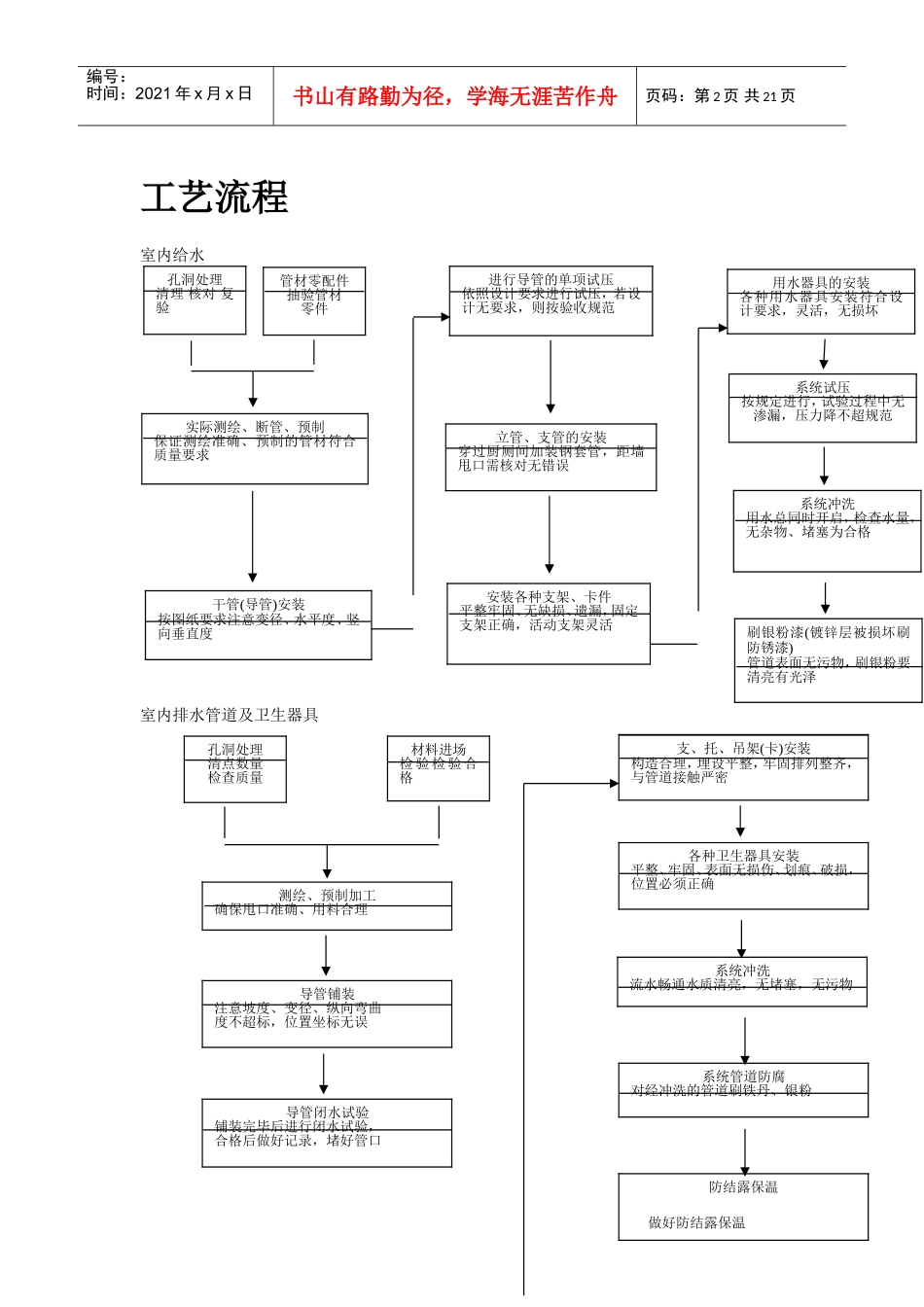

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页目录第一章工艺流程................................................................第二章合格品处置..............................................................第三章质量控制................................................................第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页工艺流程室内给水室内排水管道及卫生器具孔洞处理清理核对复验管材零配件抽验管材零件实际测绘、断管、预制保证测绘准确、预制的管材符合质量要求进行导管的单项试压依照设计要求进行试压，若设计无要求，则按验收规范立管、支管的安装穿过厨厕间加装钢套管，距墙甩口需核对无错误安装各种支架、卡件平整牢固、无缺损、遗漏，固定支架正确，活动支架灵活用水器具的安装各种用水器具安装符合设计要求，灵活，无损坏干管(导管)安装按图纸要求注意变径、水平度、竖向垂直度系统试压按规定进行，试验过程中无渗漏，压力降不超规范系统冲洗用水总同时开启，检查水量，无杂物、堵塞为合格刷银粉漆(镀锌层被损坏刷防锈漆)管道表面无污物，刷银粉要清亮有光泽孔洞处理清点数量检查质量测绘、预制加工确保甩口准确、用料合理导管铺装注意坡度、变径、纵向弯曲度不超标，位置坐标无误导管闭水试验铺装完毕后进行闭水试验，合格后做好记录，堵好管口各种卫生器具安装平整、牢固、表面无损伤、划痕、破损，位置必须正确系统冲洗流水畅通水质清亮，无堵塞，无污物系统管道防腐对经冲洗的管道刷铁丹、银粉防结露保温做好防结露保温支、托、吊架(卡)安装构造合理，埋设平整，牢固排列整齐，与管道接触严密材料进场检验检验合格第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页采暖及热水管道电气管道敷设立管安装立管垂直度不超标，每米的偏差在允许值内托吊管安装位置正确，坡度适宜，灰口饱满系统交验经调试、冲洗无问题后，会同质量检验部门向用户交验测位箱、盒支架测位，位置准确检验材料检验合格断管断管、套丝管口平齐、光滑孔洞处理清点数量检查质量测绘、预制加工确保甩口准确支架安装平整、牢固导管安装注意坡度、变径、纵横向水平度单项试压按设计要求试压、无渗漏导管保温严密、平整、光滑、保证厚度暖气卡子安装平、正、牢固暖气片安装单组试压不渗不漏系统试压按设计要求进行、不渗不漏系统冲洗水质清亮、无杂物、无堵塞刷银粉漆无污染杂物、表面光亮均匀立、支管预制安装按规定加套管、确保垂直度、平行距离煨弯尺寸材料进场检验、防腐第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页管内穿线钻孔钢模板钻孔位置准确卡铁安装箱、盒卡铁安装牢固箱、盒、支架固定箱盒支架固定牢固，位置准确煨管钢管煨管、弯曲半径、弯曲度合格管路连接管路连接紧密、牢固管路敷设管路敷设走向符合图纸要求，顺直管路固定管路固定牢固地线连接地线连接牢固，正确管路保护管路防腐保护有效，齐全剔槽剔槽打洞，槽宽、深，洞大小适宜管盒检验管、盒、材料及导线检材料检验确定管内的导线型号、规格及等级扫管清除管内污物、积水清理补做漏做的地线、防腐漆修坏耳烂口出线箱盒条件土建专业具备穿线的条件核验检验穿管导线型号规格、绝缘等级保护出线箱盒清除污物、管口戴齐护口导线连接铜导线缠绕、刷锡、粘塑带黑胶布双层包扎紧密绝缘遥测绝缘电阻符合标准，纠正导线接、焊、包过程的问题导线连接铜导线缠绕、刷锡、粘塑带黑胶布双层包扎紧防护措施配合土建采取管内穿线完成后的保护措施防护措施配合土建采取管内穿线完成后的保护措施绝缘第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页配电箱、柜安装灯具管内穿线采用钢、铅丝带线，按项序色标备线使用放线车或将导线散开捋顺穿线防护措施配合土建采取管内穿线完成后的保护措施检验管、盒、材料及箱体检验确定确定箱(柜、盘)安装方式及坐标挂墙箱盘暗配管、出线盒、预埋件、接地防腐随土建施工嵌壁箱...
