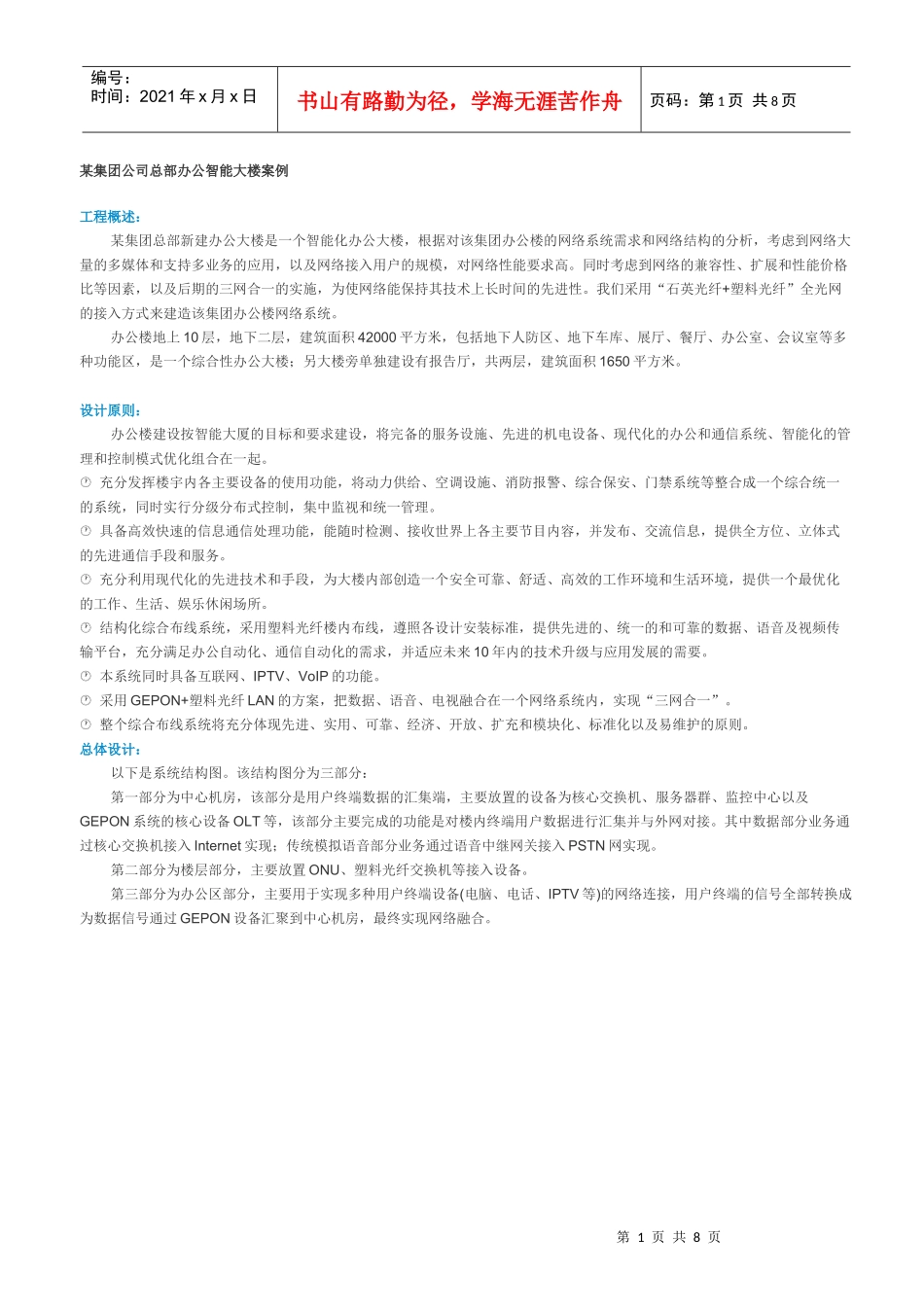

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页某集团公司总部办公智能大楼案例工程概述:某集团总部新建办公大楼是一个智能化办公大楼,根据对该集团办公楼的网络系统需求和网络结构的分析,考虑到网络大量的多媒体和支持多业务的应用,以及网络接入用户的规模,对网络性能要求高。同时考虑到网络的兼容性、扩展和性能价格比等因素,以及后期的三网合一的实施,为使网络能保持其技术上长时间的先进性。我们采用“石英光纤+塑料光纤”全光网的接入方式来建造该集团办公楼网络系统。办公楼地上10层,地下二层,建筑面积42000平方米,包括地下人防区、地下车库、展厅、餐厅、办公室、会议室等多种功能区,是一个综合性办公大楼;另大楼旁单独建设有报告厅,共两层,建筑面积1650平方米。设计原则:办公楼建设按智能大厦的目标和要求建设,将完备的服务设施、先进的机电设备、现代化的办公和通信系统、智能化的管理和控制模式优化组合在一起。充分发挥楼宇内各主要设备的使用功能,将动力供给、空调设施、消防报警、综合保安、门禁系统等整合成一个综合统一的系统,同时实行分级分布式控制,集中监视和统一管理。具备高效快速的信息通信处理功能,能随时检测、接收世界上各主要节目内容,并发布、交流信息,提供全方位、立体式的先进通信手段和服务。充分利用现代化的先进技术和手段,为大楼内部创造一个安全可靠、舒适、高效的工作环境和生活环境,提供一个最优化的工作、生活、娱乐休闲场所。结构化综合布线系统,采用塑料光纤楼内布线,遵照各设计安装标准,提供先进的、统一的和可靠的数据、语音及视频传输平台,充分满足办公自动化、通信自动化的需求,并适应未来10年内的技术升级与应用发展的需要。本系统同时具备互联网、IPTV、VoIP的功能。采用GEPON+塑料光纤LAN的方案,把数据、语音、电视融合在一个网络系统内,实现“三网合一”。整个综合布线系统将充分体现先进、实用、可靠、经济、开放、扩充和模块化、标准化以及易维护的原则。总体设计:以下是系统结构图。该结构图分为三部分:第一部分为中心机房,该部分是用户终端数据的汇集端,主要放置的设备为核心交换机、服务器群、监控中心以及GEPON系统的核心设备OLT等,该部分主要完成的功能是对楼内终端用户数据进行汇集并与外网对接。其中数据部分业务通过核心交换机接入Internet实现;传统模拟语音部分业务通过语音中继网关接入PSTN网实现。第二部分为楼层部分,主要放置ONU、塑料光纤交换机等接入设备。第三部分为办公区部分,主要用于实现多种用户终端设备(电脑、电话、IPTV等)的网络连接,用户终端的信号全部转换成为数据信号通过GEPON设备汇聚到中心机房,最终实现网络融合。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页安防监控子系统:采用数字系统,IP监控实现如下:第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页在前端摄像机布点方面,作充分的周密性考虑,使系统能在最短的时间内捕获目标,使得保安人员能及时地掌握现场情况,发现并避免发生突发性的恶性事件。具体设计如下:地下车库设置12个匀速球,7个电梯轿箱半球摄像机,展厅4个匀速球,餐厅去12个匀速球,各层电梯厅24个半球摄像机,各层楼梯出入口共56个半球摄像机,车库出入口共设置2个宽动态摄像机,大楼周界共设置高速球6个,共设置监控点位约123个,矩阵+硬盘录像机系统架构,UPS集成供电。设置防盗报警系统,大楼一层周界设置红外对射探测器,重要房间内设置双鉴报警探测器,财务室、领导房间内设置手动报警按钮,设置门磁报警器等,与监控系统联动。一卡通子系统:作为现代化的办公楼,一卡通管理成为必不可少的弱电系统之一,其中用于车库出入管理、门禁系统和消费系统在现代化的大楼内用途广泛。根据大楼的实际需要,我们在关键的办公区域和车库设立一卡通点:第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页注:一卡通网络采用塑料光纤布线...
