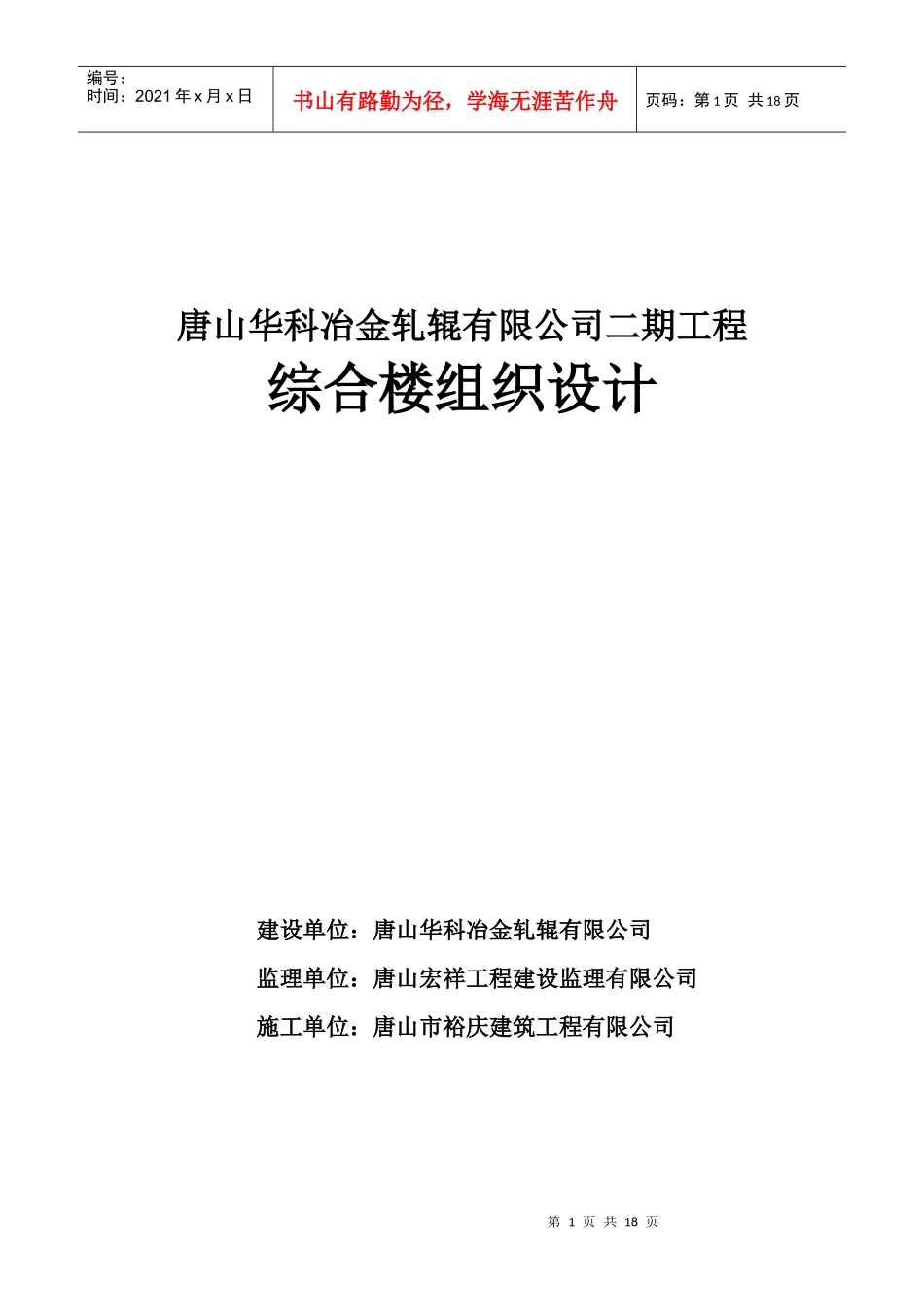

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页唐山华科冶金轧辊有限公司二期工程综合楼组织设计建设单位：唐山华科冶金轧辊有限公司监理单位：唐山宏祥工程建设监理有限公司施工单位：唐山市裕庆建筑工程有限公司第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页目录第一章工程概况第二章施工部署第三章施工进度计划第四章施工总平面布置第五章施工准备第六章主要项目施工方法第一节桩基础工程第二节降水工程第三节土方与基坑支护工程第四节钢结构吊装工程第五节彩色压型钢板屋面、墙面施工第七章机具设备计划第八章劳动组织第九章主要管理、质量、安全措施第十章冬期、雨施工措施第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第一章工程概况本工程为恒远涂镀板有限公司的镀锌及彩涂板生产线。钢结构单层工业厂房，在唐山市海港开发5#路交男厕14#路东南角配电及中央水处理厂等工程。热轧厂全长995.5m，建筑面积约13万m2，其中主厂房为9.96万m2。工程地处滨海口地带，属软土地基。设计分工，外方负责A区内主厂房全部设备、工艺、设备基础的技术设计、详图设计；主厂房柱基设备基础、桩及地坪；辅助生产房屋建筑，包括桩、建筑物及设备基础与上部构筑物；雨排水设施、管道及集水井；地脚螺栓、管道支架、支柱、吊架等。中方由钢铁设计院负责除上列内容外的土建工程设计。1580mm热轧原料全部为连铸板坯，年需求量280万t。热轧厂年产量279.36万t，主要生产厚1.5～12.7mm，宽700～1430mm的带钢，钢卷重量最大为26.5t。其工艺流程见图44。图441580mm热轧工艺流程土建设计为箱基基础，全长534.7m。箱基由底板和侧墙、顶板组成。包括厂房钢柱柱脖、各机组基础及地下钢结构等。其底板和侧墙混凝土量占总混凝土量的60%以上。轧制线箱基顶板是利用在地下钢结构上铺压型钢板（代替模板而不拆除），然后绑扎钢筋浇筑混凝土，保证了质量，缩短了工期。地下钢结构由外方设计，主厂房钢结构由钢铁设计院设计。柱子全部采用双肢螺旋钢管柱，上柱为焊接H型钢，主厂房吊车梁为实腹工字型梁，房架为实腹H型梁，它与上柱专设外伸短梁连接，接头采用混合接法（腹板采用高强螺栓接头）。除主电室不设天窗外主轧跨、炉子跨均选用纵向天窗，板坯库采用横向天窗。纵向天窗两侧采用空腹式大跨度桁架，其下方是屋面短梁的吊点。各厂房平面布置及其跨度值见图45。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页图451580mm热轧厂房平面布置图本工程具有如下特点：（1）业主负责制，自筹资金建设，因此资金的使用和管理更科学合理。要求施工企业一要有适应性，二要科学计划性；（2）工期短，合同工期35个月，从基础开工到负荷联动只有28个月；（3）施工难度大，新的箱基施工技术要求跨越开口、闭口施工两个阶段，使结构安装与土建高潮重叠和交叉，增加施工管理的复杂性；（4）工程量大，桩10000套，混凝土26万m3，设备4.8万t，钢结构2.7万t；（5）合同关系复杂，合同签约不同步，对施工管理带来管理复杂、有时衔接不上的问题；（6）设备供货周期长，制造厂达数十家，合作制造项目多，对施工产生很大影响。主要工程量见表16。主要项目工程量表16。序号工程项目单位数量规格1混凝土方桩套991400mm×400mm×30000mm2预应力混凝土桩套3144φ550mm3钢管桩套6009406mm平均66.5m4土方万M3545混凝土万M34.86钢筋混凝土万M3227砌砖万M31.58抹灰万M26.49金属墙面屋面万M213.2U-450，V-115N，角弛Ⅲ型10钢结构万t2.311地下钢结构万t0.412安装设备万t4.813工业管道万m1014油管万m6.015耐火材料万t0.516屋面万M28.217门窗万M20.83本工程推广应用的新技术、新材料、新工艺、新设备有：土建工程采用了（1）箱形基础施工新技术，箱基顶板用压型钢板代替模板；（2）钢管混凝土桩技术，在6000套桩中灌入混凝土；（3）降水工程技术，除使用一、二级轻型井点外，还使用了喷射井点和深井泵降水技术；（4）地下连续墙技术，地下连续墙厚1.2...
