某公司通风空调施工组织设计VIP免费

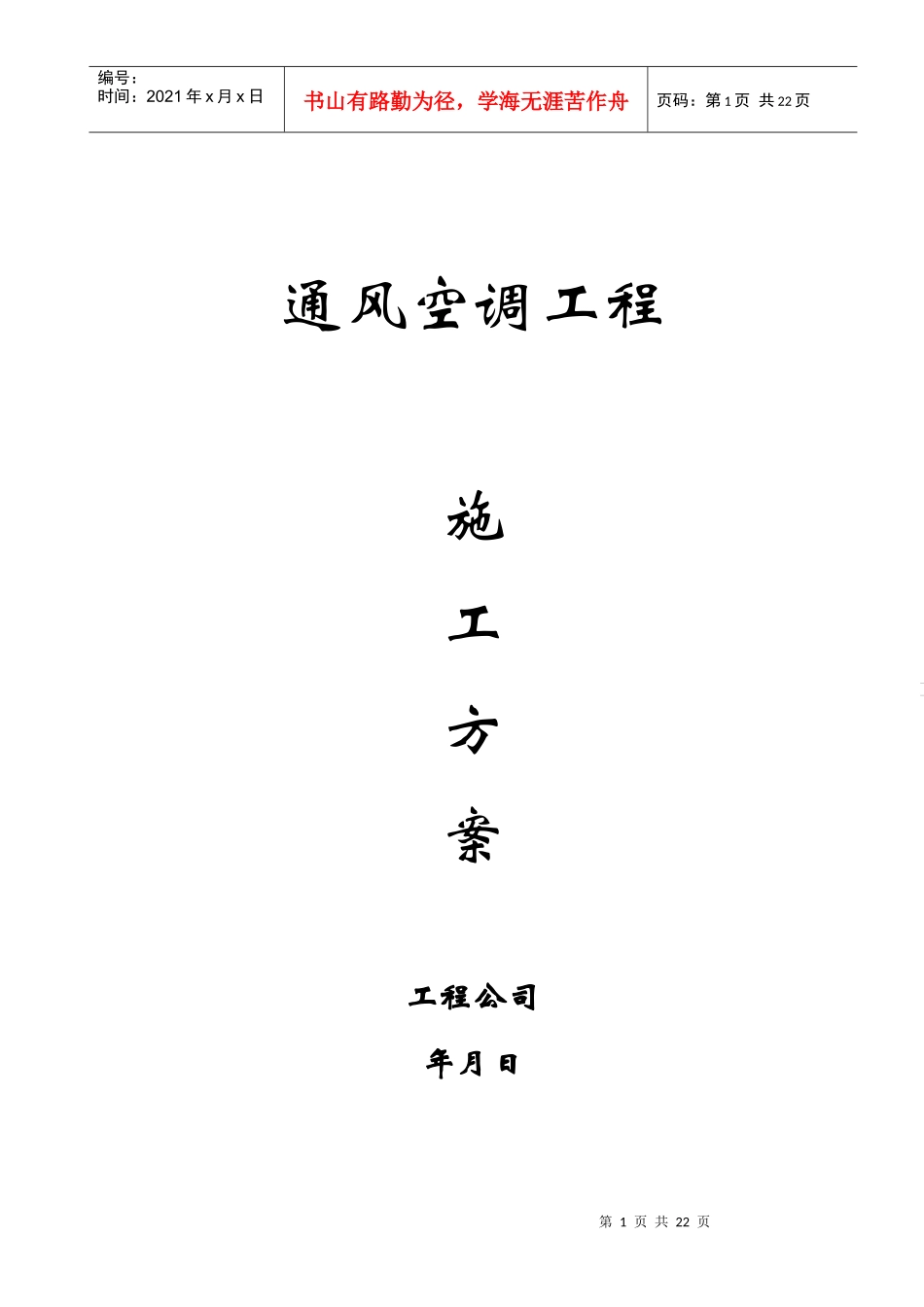

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页通风空调工程施工方案工程公司年月日第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页.工程内容:本工程包括：通风系统、空调系统、防排烟系统等。通风系统地下车库、库房及各类机房设置机械送排风系统，在地下二、三层车库同时设置诱导风机，对风量进行喷射引导。公寓部分各卫生间、厨房设置变压式排气道，利用排气扇、油烟机等设备进行通风，厨房设置补风。.空调系统一至三层商场采用全空气调节系统，在每层设置空调机房，构成独立的全空气系统，并按新风补风量设置机械排风。四层俱乐部和公寓采用风机盘管加新风系统，利用风机盘管机械温度调节，安装房间面积和使用功能设置新风机组，补充新风。写字楼部分设置风机盘管进行温度调节，利用自然通风补充新风。.防排烟系统地下室设机械排烟系统，楼梯间、电梯前室、设正压送风。.施工方法管道工程（一）.施工准备.施工前认真熟悉图纸和相应的规范，进行图纸会审。（）仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。（）熟悉管道的分布、走向、坡度、标高，与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并与其他专业技术人员协商解决，做好图纸会审记录。.编制施工进度计划、材料进场计划。.对施工班组进行施工技术交底，使班组明确施工任务、工期、质量要求及操作工艺。.根据现场情况配置机械设备，计量器具及劳动力。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页（二）预留、预埋根据现场情况，主体施工完毕进入砌筑施工阶段，预留、预埋工作主要是在砖墙上预留孔洞和预埋套管、在己预留好的楼板洞上安装套管。.预留、预埋与土建施工紧密配合，预埋前绘制埋件布置图，明确数量及安装尺寸，杜绝错埋、漏埋。.管道穿过墙和楼板处必须设套管，套管应采用钢制套管，尺寸要满足管道及保温的要求，位置要正确，固定牢固，与楼板洞、墙洞密封，环缝均匀，并不可将套管做支架用。安装在楼板内的套管，其顶部高出地面，底部与楼板底面相平。安装在墙壁内的套管与饰面平。套管内用油麻填塞密实。.预留、预埋完成以后进行技术复核，确保位置、标高、尺寸等符合图纸定位要求，同时做好记录。（三）材料采购、进场、检验及保管.所用管材必须具有质量证明书、合格证等资料，阀门等管道附件本体上必须有完好无损的铭牌。.管道和管件进入现场经自检合格后，及时填写材质报检单，向监理工程师报验，经检查合格后，方可使用。.进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。堆放中要有防止管材变形的措施，不能堆码过高。.管道、管件、阀门等在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。.管道在验收及使用前进行外观检查，其表面符合下列要求：①无裂纹、缩孔、夹渣、重皮等缺陷；②无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤；③有材质证明或标记。.阀门的型号、规格符合图纸及设计要求，安装前从每批中抽查％进行强度和严密性试验，在主干管上起截断作用的阀门逐个进行试验，并报监理验收。同时阀门的操作机构必须开启灵活。（四）管道预制为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页根据工程进度计划的要求组织安排，在预制场地集中进行预制。本工程可集中预制范围如下：第一：风机盘管的配管（设备数量多，管件和阀件丝扣连接口多）第二：空调机和新风机组的配管（设备数量多，管路相似）第三：干管施工中与管件焊接（弯头、挖眼三通、法兰、变径）要尽活口形式在地面预制。（五）技术要求及施工方法.预制前先按设计图纸设计的管线，确定可行的具体的预制件品种及长度：预...
