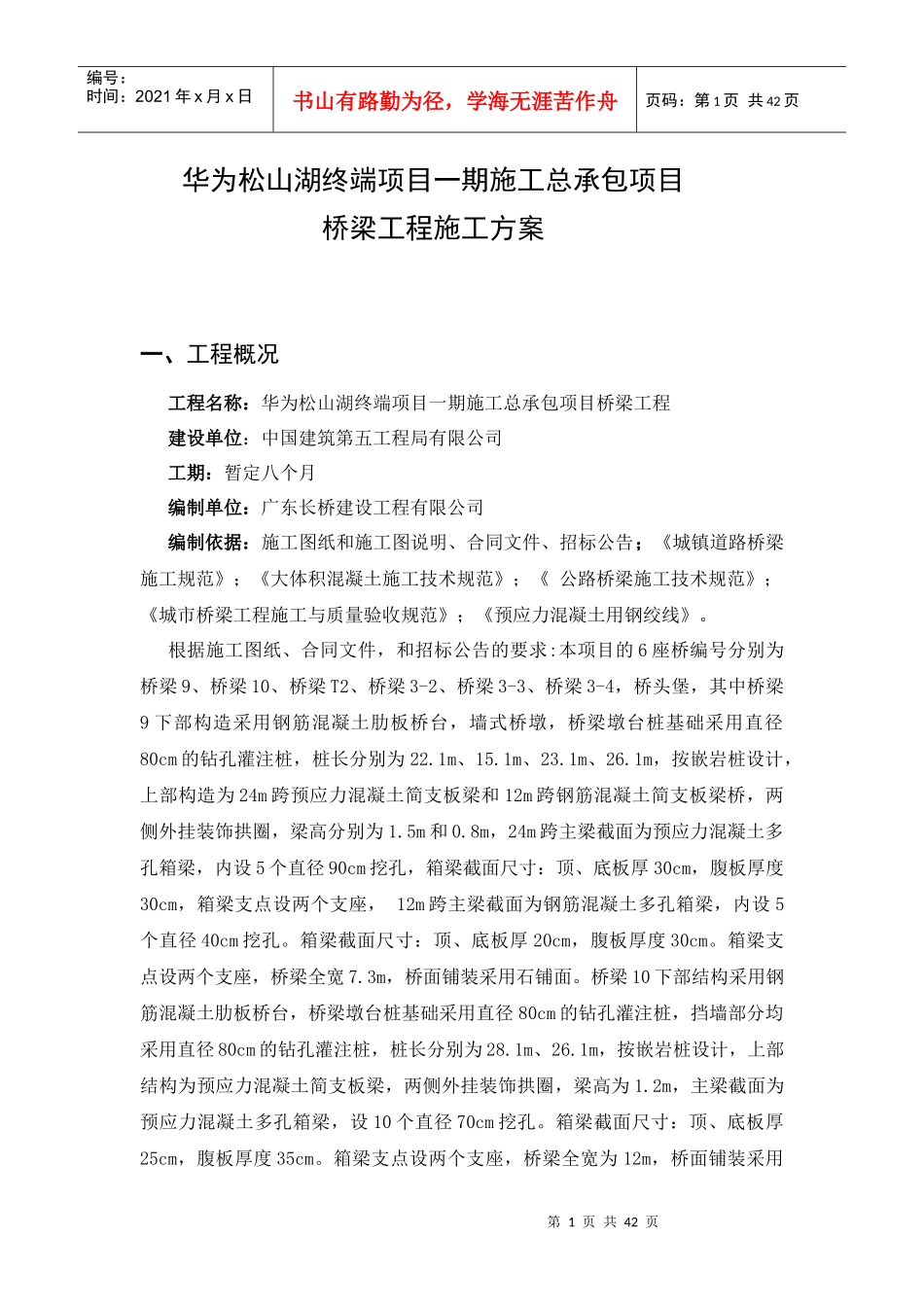

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页华为松山湖终端项目一期施工总承包项目桥梁工程施工方案一、工程概况工程名称：华为松山湖终端项目一期施工总承包项目桥梁工程建设单位：中国建筑第五工程局有限公司工期：暂定八个月编制单位：广东长桥建设工程有限公司编制依据：施工图纸和施工图说明、合同文件、招标公告；《城镇道路桥梁施工规范》；《大体积混凝土施工技术规范》；《公路桥梁施工技术规范》；《城市桥梁工程施工与质量验收规范》；《预应力混凝土用钢绞线》。根据施工图纸、合同文件，和招标公告的要求:本项目的6座桥编号分别为桥梁9、桥梁10、桥梁T2、桥梁3-2、桥梁3-3、桥梁3-4，桥头堡，其中桥梁9下部构造采用钢筋混凝土肋板桥台，墙式桥墩，桥梁墩台桩基础采用直径80cm的钻孔灌注桩，桩长分别为22.1m、15.1m、23.1m、26.1m，按嵌岩桩设计，上部构造为24m跨预应力混凝土简支板梁和12m跨钢筋混凝土简支板梁桥，两侧外挂装饰拱圈，梁高分别为1.5m和0.8m，24m跨主梁截面为预应力混凝土多孔箱梁，内设5个直径90cm挖孔，箱梁截面尺寸：顶、底板厚30cm，腹板厚度30cm，箱梁支点设两个支座，12m跨主梁截面为钢筋混凝土多孔箱梁，内设5个直径40cm挖孔。箱梁截面尺寸：顶、底板厚20cm，腹板厚度30cm。箱梁支点设两个支座，桥梁全宽7.3m，桥面铺装采用石铺面。桥梁10下部结构采用钢筋混凝土肋板桥台，桥梁墩台桩基础采用直径80cm的钻孔灌注桩，挡墙部分均采用直径80cm的钻孔灌注桩，桩长分别为28.1m、26.1m，按嵌岩桩设计，上部结构为预应力混凝土简支板梁，两侧外挂装饰拱圈，梁高为1.2m，主梁截面为预应力混凝土多孔箱梁，设10个直径70cm挖孔。箱梁截面尺寸：顶、底板厚25cm，腹板厚度35cm。箱梁支点设两个支座，桥梁全宽为12m，桥面铺装采用第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页石铺面。T2桥梁下部结构采用钢筋混凝土肋板桥台，墙式桥墩，25m简支梁桥墩台桩基础采用直径120cm的钻孔灌注桩，8.2+3×10.5m连续梁桩基础采用直径80cm的钻孔灌注桩，挡墙部分均采用直径80cm的钻孔灌注桩，平均桩长分别为23.1m、26.1m、26.1m、26.1m、28.1m、32.1m、33.1m、31.1m，按嵌岩桩设计，上部结构：25m简支梁采用预应力砼梁，梁高分别为1.5m；8.2+3×10.5m连续梁采用钢筋砼空心板梁，梁高0.8m，两侧均布置有装饰拱圈挂板，25m简支梁主梁截面为预应力混凝土多孔箱梁，内设3个直径100cm挖孔。箱梁截面尺寸：顶、底板厚25cm，腹板厚度45cm。箱梁支点设两个支座，桥梁全宽为5.6m。3-2桥梁下部结构采用钢筋混凝土肋板桥台，墙式桥墩，基础采用∅1200、∅1000钻孔灌注桩，基础平均桩长分别为18.1m、14.1m、18.1m、15.1m、21.1m、13.1m、15.1m，按嵌岩桩设计，3-2桥梁为2跨一联共3联连续梁桥，两侧装饰拱圈挂板，跨径布置为2x19（第一联）+2x19（第二联）+2x23.4m（第三联），为变宽弯桥。桥梁纵坡1.58%，上部结构第一联、第二联为钢筋混凝土空心板梁，梁高为1.2m，两侧装饰拱圈挂板，第三联为预应力混凝土空心板梁，梁高为1.4m，两侧装饰拱圈挂板，主梁截面为预应力混凝土多孔箱梁，内设16个直径60cm挖孔。箱梁截面尺寸：顶、底板厚30cm，腹板厚度30~53cm。箱梁支点设5个支座。3-3桥梁下部结构采用钢筋混凝土肋板桥台，墙式桥墩，基础采用∅1200、∅1000钻孔灌注桩，基础平均桩长分别为20.1m、20.1m、14.1m、22.1m、27.1m、26.1m、25.1m，按嵌岩桩设计，3-3桥梁为2跨一联共3联连续梁桥，两侧装饰拱圈挂板，跨径布置为2x19（第一联）+2x19（第二联）+2x21.8m（第三联），为变宽弯桥。桥梁纵坡5.1%，自然排水，桥面宽度：桥梁全宽为17.5~26.2m，上部结构第一联、第二联为钢筋混凝土空心板梁，梁高为1.2m，两侧装饰拱圈挂板，第三联为预应力混凝土空心板梁，梁高为1.3m，两侧装饰拱圈挂板，主梁截面为预应力混凝土多孔箱梁，内设16个直径60cm挖孔。箱梁截面尺寸：顶、底板厚30cm，腹板厚度30~53cm。箱梁支点设5个支座。3-4桥梁下部结构采用钢筋混凝土肋板桥台，基础采用∅800钻孔灌注桩，...
