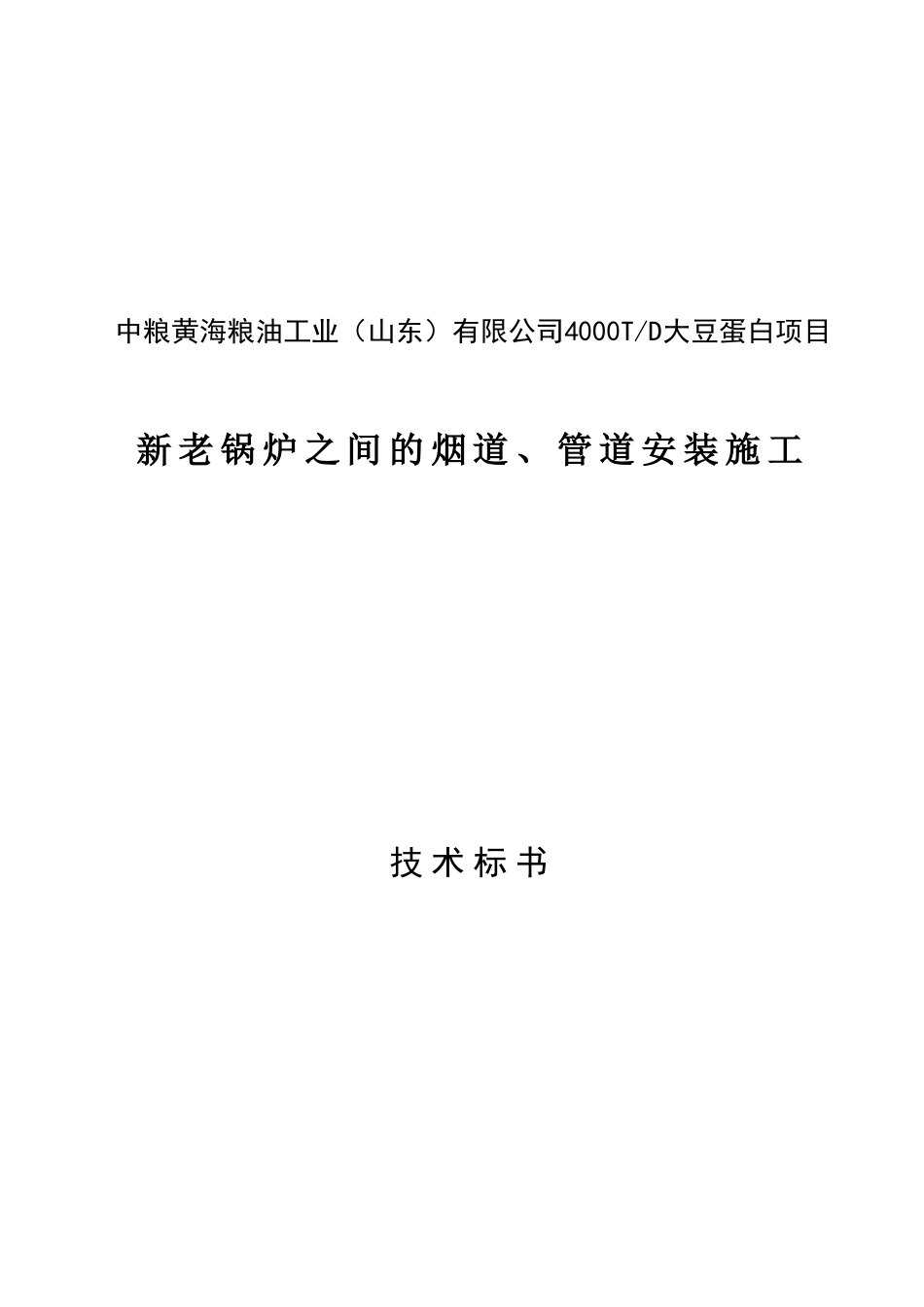

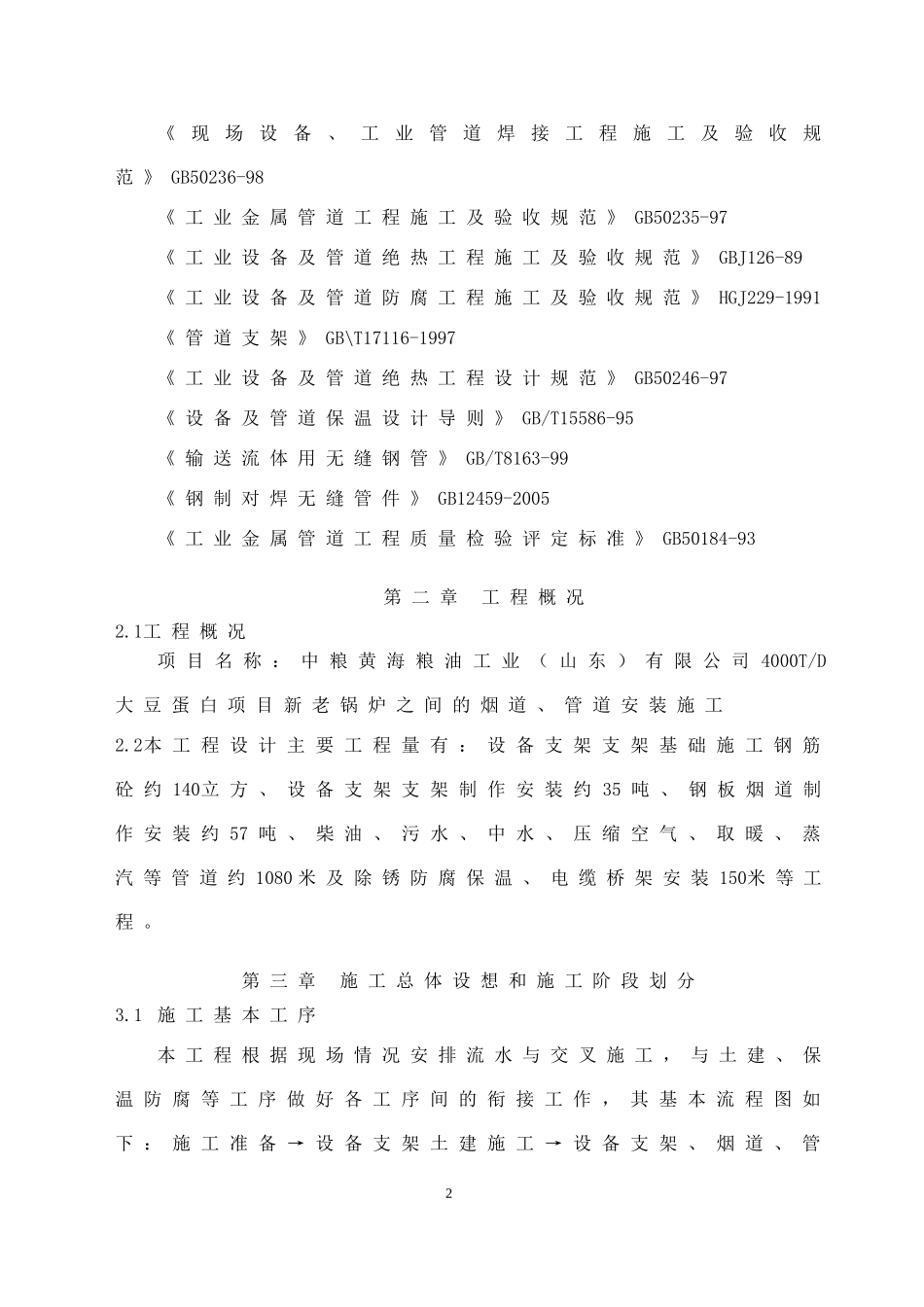

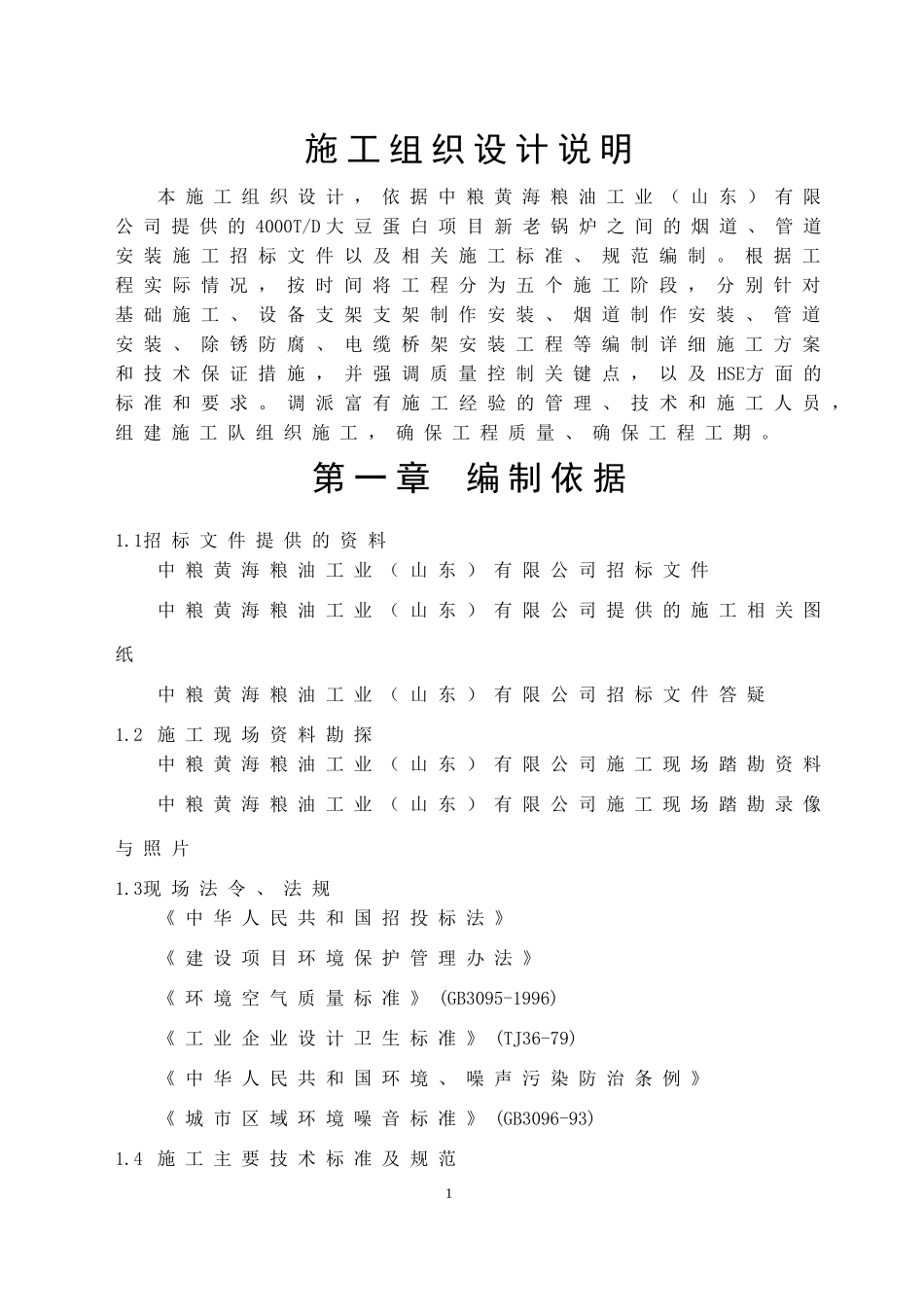

中粮黄海粮油工业（山东）有限公司4000T/D大豆蛋白项目新老锅炉之间的烟道、管道安装施工技术标书施工组织设计说明本施工组织设计，依据中粮黄海粮油工业（山东）有限公司提供的4000T/D大豆蛋白项目新老锅炉之间的烟道、管道安装施工招标文件以及相关施工标准、规范编制。根据工程实际情况，按时间将工程分为五个施工阶段，分别针对基础施工、设备支架支架制作安装、烟道制作安装、管道安装、除锈防腐、电缆桥架安装工程等编制详细施工方案和技术保证措施，并强调质量控制关键点，以及HSE方面的标准和要求。调派富有施工经验的管理、技术和施工人员，组建施工队组织施工，确保工程质量、确保工程工期。第一章编制依据1.1招标文件提供的资料中粮黄海粮油工业（山东）有限公司招标文件中粮黄海粮油工业（山东）有限公司提供的施工相关图纸中粮黄海粮油工业（山东）有限公司招标文件答疑1.2施工现场资料勘探中粮黄海粮油工业（山东）有限公司施工现场踏勘资料中粮黄海粮油工业（山东）有限公司施工现场踏勘录像与照片1.3现场法令、法规《中华人民共和国招投标法》《建设项目环境保护管理办法》《环境空气质量标准》(GB3095-1996)《工业企业设计卫生标准》(TJ36-79)《中华人民共和国环境、噪声污染防治条例》《城市区域环境噪音标准》(GB3096-93)1.4施工主要技术标准及规范1《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-97《工业设备及管道绝热工程施工及验收规范》GBJ126-89《工业设备及管道防腐工程施工及验收规范》HGJ229-1991《管道支架》GB\T17116-1997《工业设备及管道绝热工程设计规范》GB50246-97《设备及管道保温设计导则》GB/T15586-95《输送流体用无缝钢管》GB/T8163-99《钢制对焊无缝管件》GB12459-2005《工业金属管道工程质量检验评定标准》GB50184-93第二章工程概况2.1工程概况项目名称：中粮黄海粮油工业（山东）有限公司4000T/D大豆蛋白项目新老锅炉之间的烟道、管道安装施工2.2本工程设计主要工程量有：设备支架支架基础施工钢筋砼约140立方、设备支架支架制作安装约35吨、钢板烟道制作安装约57吨、柴油、污水、中水、压缩空气、取暖、蒸汽等管道约1080米及除锈防腐保温、电缆桥架安装150米等工程。第三章施工总体设想和施工阶段划分3.1施工基本工序本工程根据现场情况安排流水与交叉施工，与土建、保温防腐等工序做好各工序间的衔接工作，其基本流程图如下：施工准备→设备支架土建施工→设备支架、烟道、管2道防腐施工→设备支架、烟道、管道施工→管道接口焊接→无损检测→压力试验→补口防腐→管道保温、保护→冲洗及吹扫→竣工验收。3.2施工总体设想3.2.1施工任务划分根据工程特点及工程量情况，计划组建5个施工组，在项目部的统一管理下开展工作。3.2.1.1土建施工组：负责所有土建工程，3.2.1.2设备支架、烟道施工组：负责设备支架支架和烟道的制作安装3.2.1.3管道施工组：负责管道的安装和试压吹扫。3.2.1.4电仪施工组：负责施工用电安全及电缆桥架的安装。3.2.1.5防腐保温队：负责设备支架支架、烟道、管道的除锈防腐、保温。3.2.2总工期全段施工计划从开工日至竣工历时工期40天（不含施工前准备3天）。3.2.3施工阶段划分本工程总体计划按时间划分为五个阶段实施。3.2.3.1施工前准备阶段：3天，本阶段的主要任务是：a.完成施工图的索取、审查及设计交底工作；b.编制施工组织设计及具体施工技术措施；c.对施工队伍的确定及人员审查确定；d.对特殊工种及相关专业人员进行技术培训并取证和换证；e.落实施工设备及新购设备到位；f.现场暂设方案实施并达到住人和满足施工条件；3g.完成施工材料的定货；3.2.3.2施工第一阶段：15天，本阶段的主要任务是：a.到货后施工材料的统计与上报工作b.钢管、各种型钢及阀门、管阀配件催运到现场，施工设备支架材料到现场；c.设备支架支架制作完，拉运至现场；d.设备支架支架基础施工完；e.完成大部分烟筒钢板及设备支架的预制防腐等工作；3.2.3.3施工第二阶段：17天，本阶段主要任务是：a.设备支架支架全部就位找正；b.大部分烟筒及工艺管线配管完；c.设备支架施工完；d...
