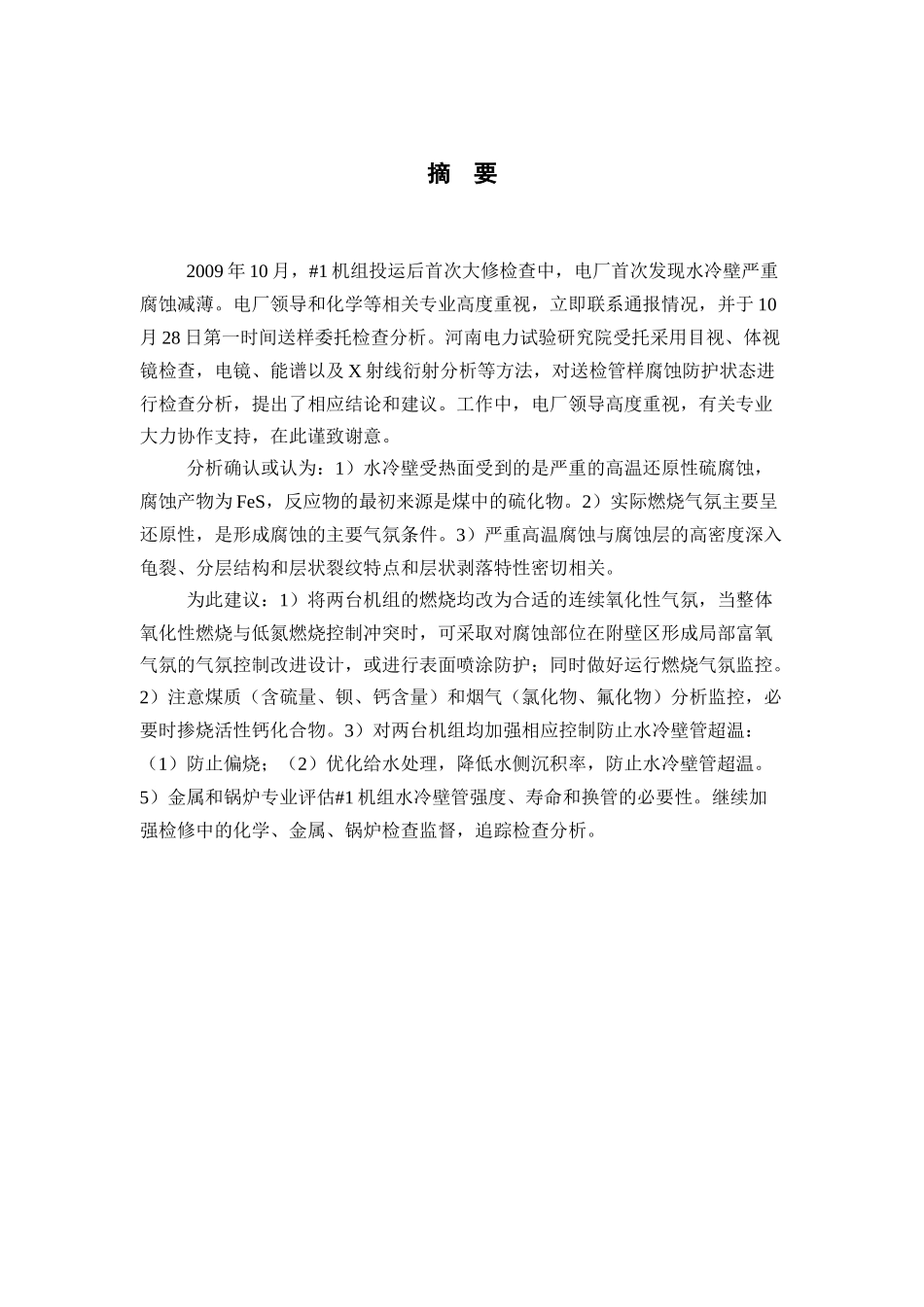

批准审核编写（章）项目名称：鹤壁丰鹤发电有限公司#1机组水冷壁烟气腐蚀原因分析和处理建议工作时间：2009年10月28日～11月2日项目负责：王卫军河南电力试验研究院：李长鸣何俊峰鹤壁丰鹤发电有限公司：孙厚礼摘要2009年10月，#1机组投运后首次大修检查中，电厂首次发现水冷壁严重腐蚀减薄。电厂领导和化学等相关专业高度重视，立即联系通报情况，并于10月28日第一时间送样委托检查分析。河南电力试验研究院受托采用目视、体视镜检查，电镜、能谱以及X射线衍射分析等方法，对送检管样腐蚀防护状态进行检查分析，提出了相应结论和建议。工作中，电厂领导高度重视，有关专业大力协作支持，在此谨致谢意。分析确认或认为：1）水冷壁受热面受到的是严重的高温还原性硫腐蚀，腐蚀产物为FeS，反应物的最初来源是煤中的硫化物。2）实际燃烧气氛主要呈还原性，是形成腐蚀的主要气氛条件。3）严重高温腐蚀与腐蚀层的高密度深入龟裂、分层结构和层状裂纹特点和层状剥落特性密切相关。为此建议：1）将两台机组的燃烧均改为合适的连续氧化性气氛，当整体氧化性燃烧与低氮燃烧控制冲突时，可采取对腐蚀部位在附壁区形成局部富氧气氛的气氛控制改进设计，或进行表面喷涂防护；同时做好运行燃烧气氛监控。2）注意煤质（含硫量、钡、钙含量）和烟气（氯化物、氟化物）分析监控，必要时掺烧活性钙化合物。3）对两台机组均加强相应控制防止水冷壁管超温：（1）防止偏烧；（2）优化给水处理，降低水侧沉积率，防止水冷壁管超温。5）金属和锅炉专业评估#1机组水冷壁管强度、寿命和换管的必要性。继续加强检修中的化学、金属、锅炉检查监督，追踪检查分析。目录1引言......................................................................................................12样品简况和目视观察..........................................................................13管样断面检查......................................................................................14送检各样品的体视镜检查..................................................................35送检各样品的电镜、能谱检查..........................................................46典型样品的X射线衍射分析............................................................127综合分析............................................................................................128结论和建议........................................................................................14第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1引言鹤壁丰鹤发电有限公司#1机组系600WM超临界直流炉机组，2007年9月28正式投运，至此次大修前，累计运行14760h，合20.2月。2009年10月，机组投运后首次大修。在检查中，电厂首次发现，水冷壁（材质T2）严重腐蚀减薄。电厂领导和化学等相关专业高度重视，立即联系我院通报情况，并于10月28日第一时间送样，委托全面检查分析，河南电力试验研究院收到样品后，以最快速度完成检查分析。2样品简况和目视观察送检腐蚀水冷壁管样取自B层，高度位于B层燃烧器上1m；管样分别取自A墙（距前墙5m）和B墙（距前墙3m）。管样外状全貌见图1。图1管样全貌同时还送有水冷壁向火侧正面的片状脱落物（照片见图2）以及鳍片相应部位的层状脱落物样品（照片见图3）。图4分别是墙和B墙水冷壁管样的典型局部照片。目视观察可见：1）向火侧表面有厚度为mm量级的腐蚀产物，颜色大部棕黄或棕褐；腐蚀产物层不规则开裂，至管壁外表面，同时与管壁外表面明显分层；层间结合力很差，取样时施力后极易片状剥落，电厂收集的片状剥落物典型照片见图3；2）腐蚀产物剥落后露出的新管壁外表面较为致密、完整，但有cm2量级较表浅（0.1-1mm）的起伏，主要呈常见不同价态铁氧化物的褐色或黑褐色、黑灰色，准确组成有待进一步分析；3）片状剥落物外壁有不规则疏松突起，系高温粘结和炉膛燃煤飞灰；4）片状剥落物内层（靠水冷壁管表面）外状与腐蚀产物剥落后的管壁外表...
