下穿宜柳高速公路实施方案报告VIP免费

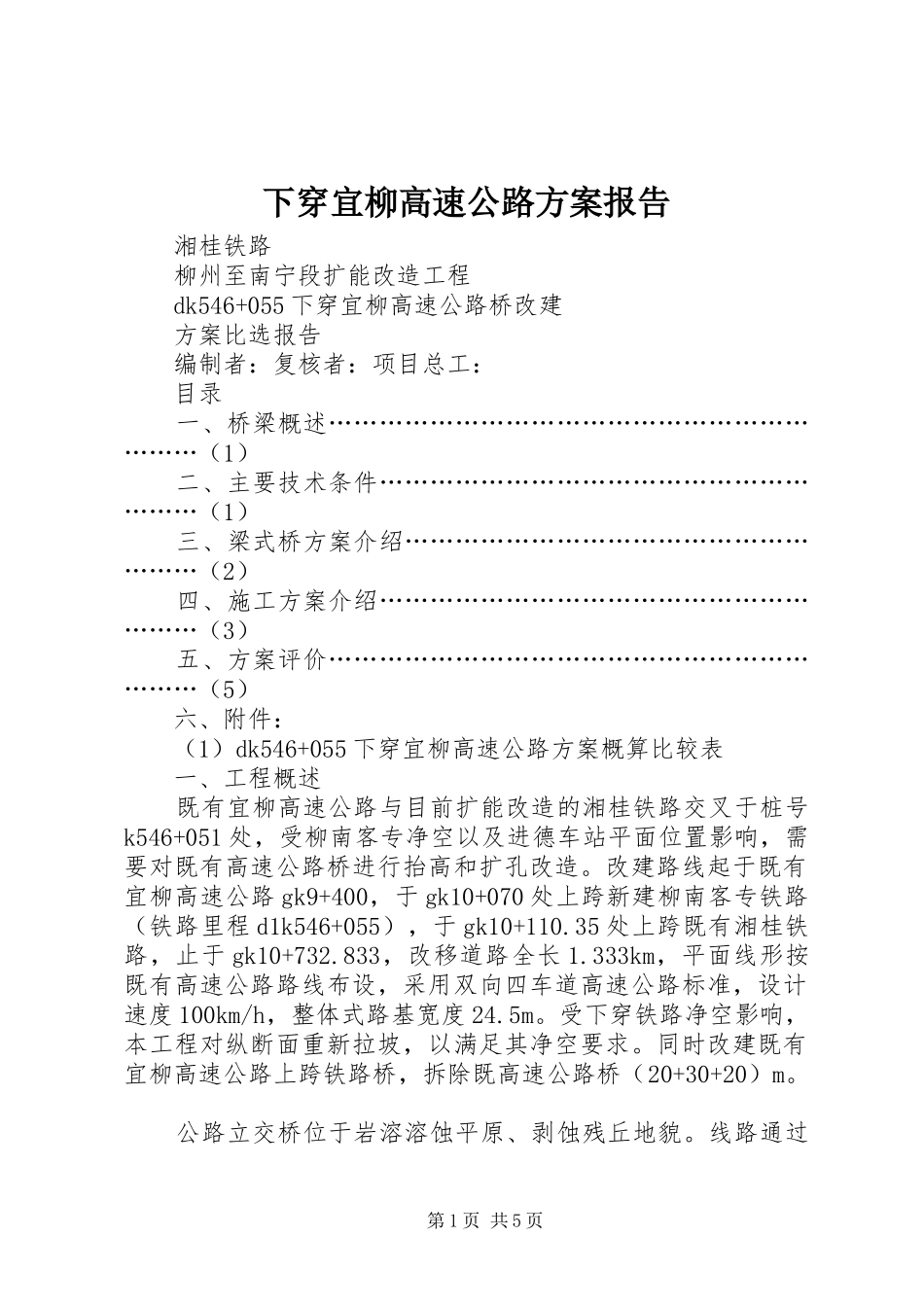

下穿宜柳高速公路实施方案报告_第1页
1/5
下穿宜柳高速公路实施方案报告_第2页
2/5

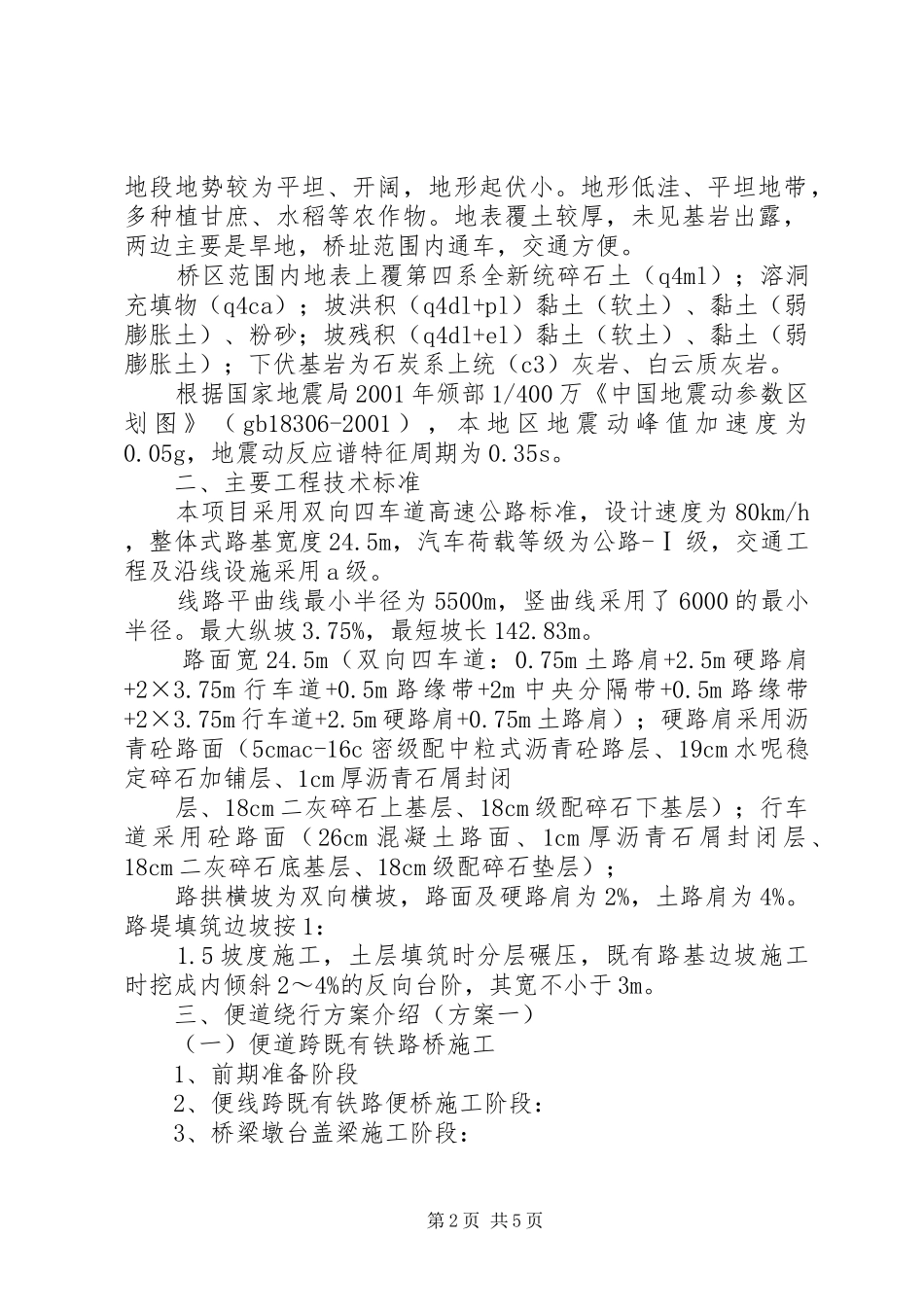

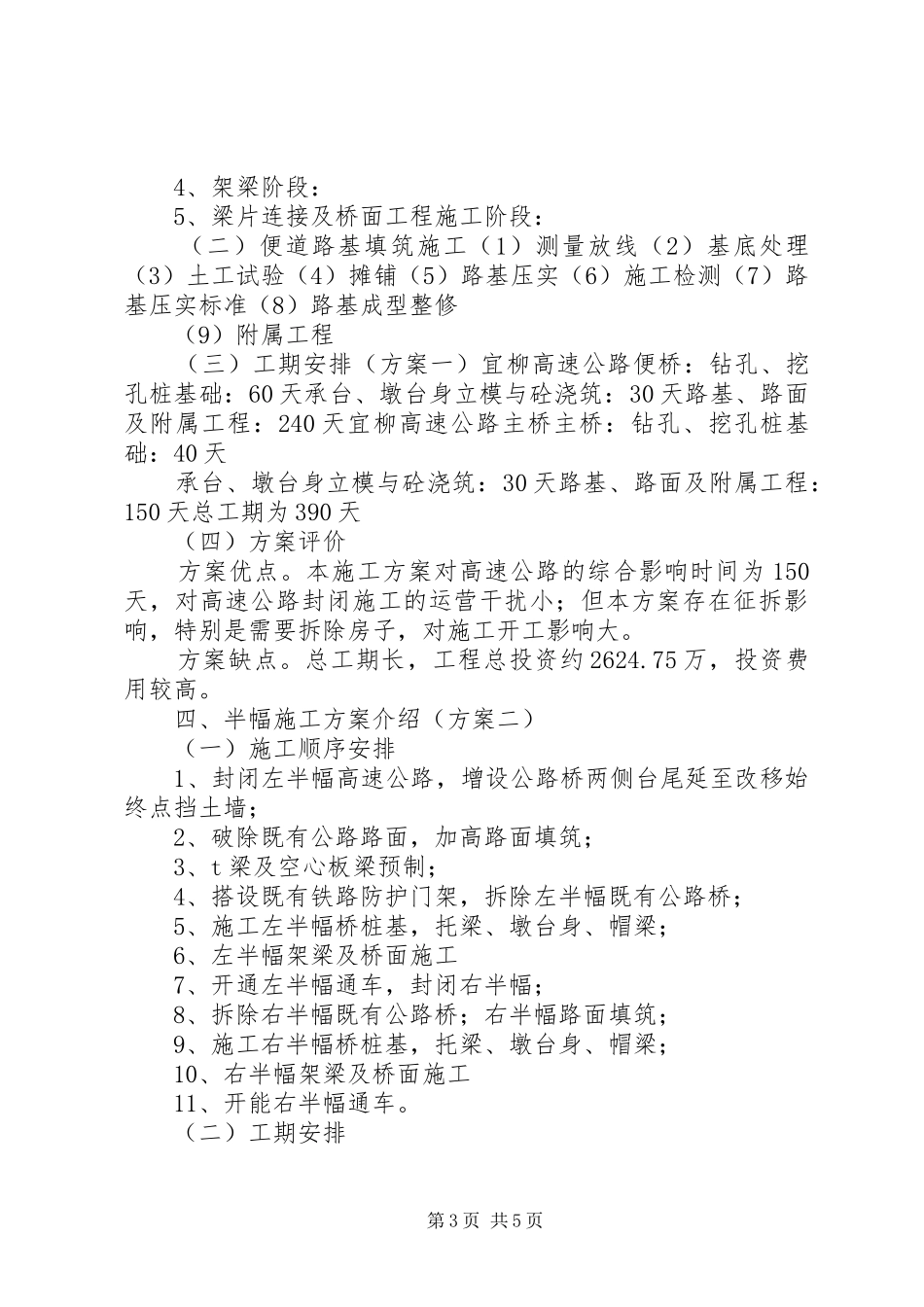

下穿宜柳高速公路实施方案报告_第3页
3/5
下穿宜柳高速公路方案报告湘桂铁路柳州至南宁段扩能改造工程dk546+055下穿宜柳高速公路桥改建方案比选报告编制者:复核者:项目总工:目录一、桥梁概述…………………………………………………………(1)二、主要技术条件……………………………………………………(1)三、梁式桥方案介绍…………………………………………………(2)四、施工方案介绍……………………………………………………(3)五、方案评价…………………………………………………………(5)六、附件:(1)dk546+055下穿宜柳高速公路方案概算比较表一、工程概述既有宜柳高速公路与目前扩能改造的湘桂铁路交叉于桩号k546+051处,受柳南客专净空以及进德车站平面位置影响,需要对既有高速公路桥进行抬高和扩孔改造。改建路线起于既有宜柳高速公路gk9+400,于gk10+070处上跨新建柳南客专铁路(铁路里程d1k546+055),于gk10+110.35处上跨既有湘桂铁路,止于gk10+732.833,改移道路全长1.333km,平面线形按既有高速公路路线布设,采用双向四车道高速公路标准,设计速度100km/h,整体式路基宽度24.5m。受下穿铁路净空影响,本工程对纵断面重新拉坡,以满足其净空要求。同时改建既有宜柳高速公路上跨铁路桥,拆除既高速公路桥(20+30+20)m。公路立交桥位于岩溶溶蚀平原、剥蚀残丘地貌。线路通过第1页共5页地段地势较为平坦、开阔,地形起伏小。地形低洼、平坦地带,多种植甘庶、水稻等农作物。地表覆土较厚,未见基岩出露,两边主要是旱地,桥址范围内通车,交通方便。桥区范围内地表上覆第四系全新统碎石土(q4ml);溶洞充填物(q4ca);坡洪积(q4dl+pl)黏土(软土)、黏土(弱膨胀土)、粉砂;坡残积(q4dl+el)黏土(软土)、黏土(弱膨胀土);下伏基岩为石炭系上统(c3)灰岩、白云质灰岩。根据国家地震局2001年颁部1/400万《中国地震动参数区划图》(gb18306-2001),本地区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s。二、主要工程技术标准本项目采用双向四车道高速公路标准,设计速度为80km/h,整体式路基宽度24.5m,汽车荷载等级为公路-Ⅰ级,交通工程及沿线设施采用a级。线路平曲线最小半径为5500m,竖曲线采用了6000的最小半径。最大纵坡3.75%,最短坡长142.83m。路面宽24.5m(双向四车道:0.75m土路肩+2.5m硬路肩+2×3.75m行车道+0.5m路缘带+2m中央分隔带+0.5m路缘带+2×3.75m行车道+2.5m硬路肩+0.75m土路肩);硬路肩采用沥青砼路面(5cmac-16c密级配中粒式沥青砼路层、19cm水呢稳定碎石加铺层、1cm厚沥青石屑封闭层、18cm二灰碎石上基层、18cm级配碎石下基层);行车道采用砼路面(26cm混凝土路面、1cm厚沥青石屑封闭层、18cm二灰碎石底基层、18cm级配碎石垫层);路拱横坡为双向横坡,路面及硬路肩为2%,土路肩为4%。路堤填筑边坡按1:1.5坡度施工,土层填筑时分层碾压,既有路基边坡施工时挖成内倾斜2~4%的反向台阶,其宽不小于3m。三、便道绕行方案介绍(方案一)(一)便道跨既有铁路桥施工1、前期准备阶段2、便线跨既有铁路便桥施工阶段:3、桥梁墩台盖梁施工阶段:第2页共5页4、架梁阶段:5、梁片连接及桥面工程施工阶段:(二)便道路基填筑施工(1)测量放线(2)基底处理(3)土工试验(4)摊铺(5)路基压实(6)施工检测(7)路基压实标准(8)路基成型整修(9)附属工程(三)工期安排(方案一)宜柳高速公路便桥:钻孔、挖孔桩基础:60天承台、墩台身立模与砼浇筑:30天路基、路面及附属工程:240天宜柳高速公路主桥主桥:钻孔、挖孔桩基础:40天承台、墩台身立模与砼浇筑:30天路基、路面及附属工程:150天总工期为390天(四)方案评价方案优点。本施工方案对高速公路的综合影响时间为150天,对高速公路封闭施工的运营干扰小;但本方案存在征拆影响,特别是需要拆除房子,对施工开工影响大。方案缺点。总工期长,工程总投资约2624.75万,投资费用较高。四、半幅施工方案介绍(方案二)(一)施工顺序安排1、封闭左半幅高速公路,增设公路桥两侧台尾延至改移始终点挡土墙;2、破除既有公路路面,加高路面填筑;3、t梁及空心板梁预制;4、搭设既有铁路防护门架,拆...
