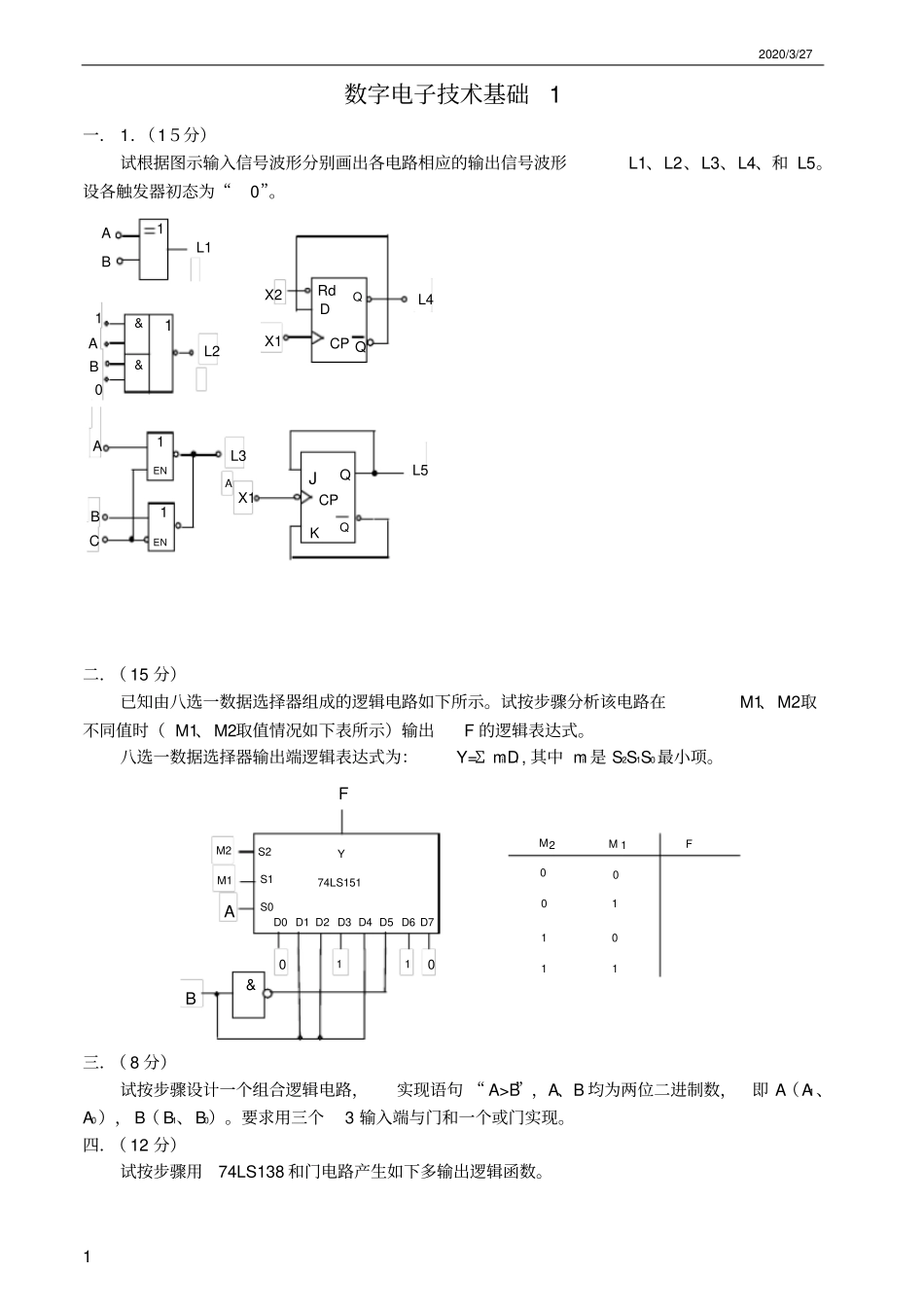

2020/3/271数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5
设各触发器初态为“0”
AAB10L2AENENBCL3AX1X1CPDRdQQL4JKCPQQL5BL11111&&X2二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F的逻辑表达式
八选一数据选择器输出端逻辑表达式为:Y=ΣmiDi,其中mi是S2S1S0最小项
D7D6D5D4D3D2D1D0S1YS2S074LS151M2M1A1100FB&M2M1F00011101三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A>B”,A、B均为两位二进制数,即A(A1、A0),B(B1、B0)
要求用三个3输入端与门和一个或门实现
四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数

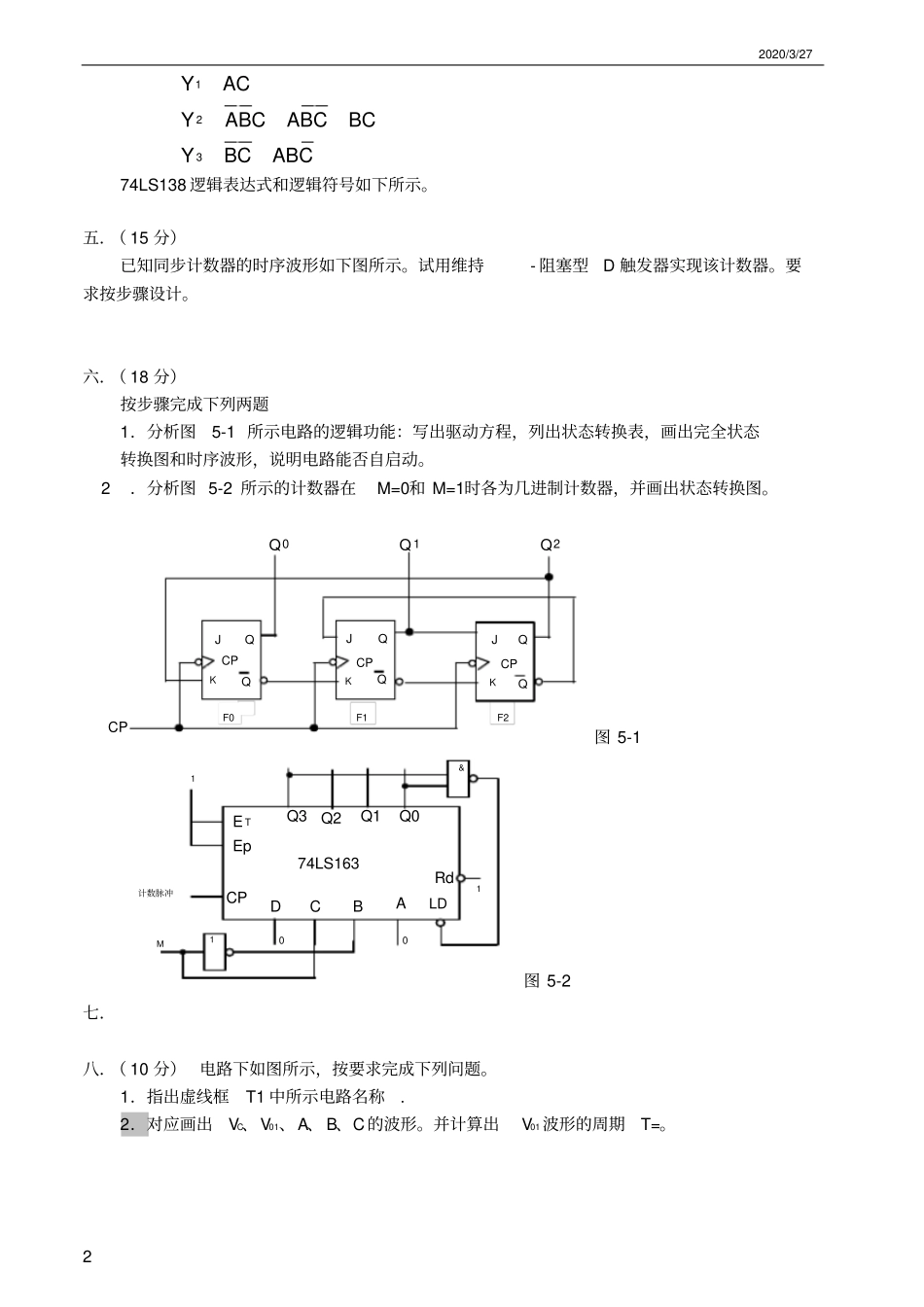

2020/3/272123YACYABCABCBCYBCABC74LS138逻辑表达式和逻辑符号如下所示
五.(15分)已知同步计数器的时序波形如下图所示
试用维持-阻塞型D触发器实现该计数器
要求按步骤设计
六.(18分)按步骤完成下列两题1.分析图5-1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动
2.分析图5-2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图
CPQ0Q1Q2JKCPCPCPKKJJQQQQQQF1F2F0图5-1BCCPAEpETLDDQ0Q1Q3Q274LS163Rd1M&1计数脉冲001图5-2七.八.(10分)电路下如图所示,按要求完成下列问题
1.指出虚线框T1中所示电路名称
2.对应画出VC、V01、A、B、C的波形
并计算出V01波形的周期T=
