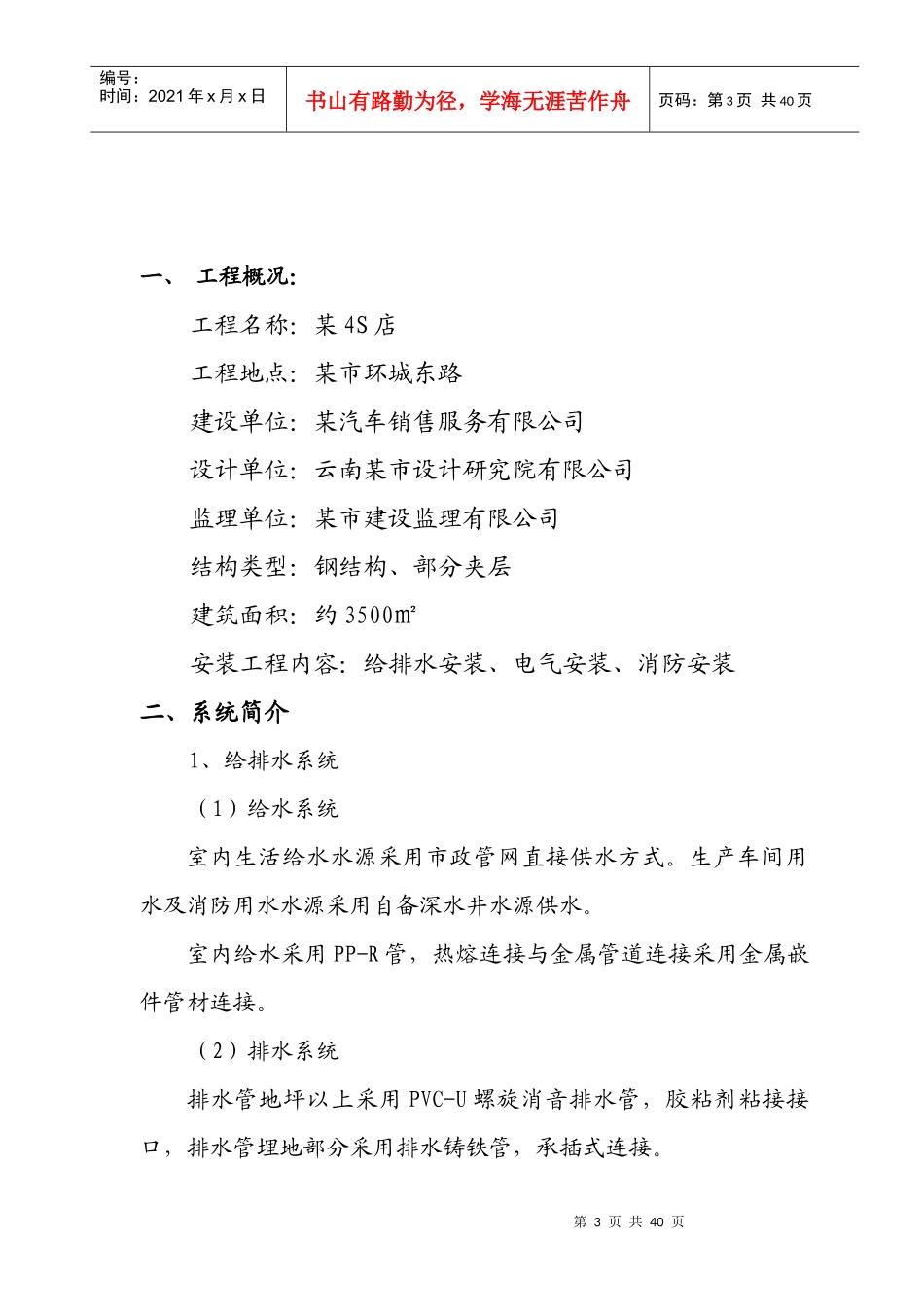

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页某品牌汽车4S店安装工程施工组织设计编制：审核：审定：年月日第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页目录一、工程概况二、系统简介三、本工程施工应遵循的规范、标准四、施工方案（一）生活给水系统（二）排水系统（三）电气系统（四）消火栓系统五、工程质量管理及保证质量措施六、保证安全措施七、保证文明施工措施八、施工组织机构九、施工机械保证措施第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页一、工程概况：工程名称：某4S店工程地点：某市环城东路建设单位：某汽车销售服务有限公司设计单位：云南某市设计研究院有限公司监理单位：某市建设监理有限公司结构类型：钢结构、部分夹层建筑面积：约3500㎡安装工程内容：给排水安装、电气安装、消防安装二、系统简介1、给排水系统（1）给水系统室内生活给水水源采用市政管网直接供水方式。生产车间用水及消防用水水源采用自备深水井水源供水。室内给水采用PP-R管，热熔连接与金属管道连接采用金属嵌件管材连接。（2）排水系统排水管地坪以上采用PVC-U螺旋消音排水管，胶粘剂粘接接口，排水管埋地部分采用排水铸铁管，承插式连接。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页雨水排水管采用钢管，法兰连接。2、消防系统室内消防采用低压给水制，由室外市政消防给水管网直接供给。室外设一台消防水泵接合器。消防给水管采用钢管，法兰连接。3、电气系统采用380/220V低压进线，由室外变压器引入两段低压电缆。引至一层配电室中的低压配电箱，再至各用电点。4、防雷接地系统该建筑按三类防雷建筑。屋面设圆钢避雷带作为接闪器。利用钢柱和框架柱内钢筋做引下线，基础的结构钢筋做接地体。接地形式：TN-C-S。本工程防雷接地采用共用接地系统，接地电阻要求≤1欧姆。5、综合布线、电视、电话综合布线：语音，数据信息插座分别采用三类和五类双绞线穿PVC管沿吊顶、地板、墙暗敷。有线电视采用同轴电缆穿焊接钢管沿吊顶、地板、墙暗敷。三、本工程施工应遵循的规范、标准：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气工程质量验收规范》GB50303-2002第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页《电气装置安装工程接地装置施工及验收规范》GB50169-92《建筑工程施工质量验收统一标准》GB50300-2001《有线电视系统工程技术规范》GB50200-94《建筑与建筑群综合布线系统工程验收规范》GB/T20312-2000四、施工方案（一）生活给水系统：1、PP-R管道安装：（1）管材与管件连接采用热熔连接方式，不允许在管材、管件上直接套丝，与金属管道可用法兰连接件与用水器连接必须使用带金属嵌件的管件。（2）热熔连接施工必须使用专用热熔机具，以确保熔接质量。手持式熔接工具适用于小口径管及系统最后连接，台车式熔接机适用于大口径装配连接。（3）熔接施工应严格按规定的技术参数操作，在加热和插接过程中不能转动管材和管件，应直线插入，正常熔接在结合面应有一均匀的熔接圈。（4）熔接操作技术参数管材外径（mm）熔接深度（mm）加热时间（秒）插接时间（秒）冷却时间（分）20145422515742第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页3216.5864401812645020186475263010890324010811038.5501510注：如操作环境温度低于5℃，加热时间应延长50%。（5）施工完后必须试压验收合格后，方能隐蔽施工。（6）聚丙烯（PP-R）管熔接步骤：1）使用手动剖刀或旋转刮刀去掉管材焊接区域外表面氧化层；2）用小刀或专用工具对焊接端倒角，并清除碎屑。再用整圆器将变形的待焊端复圆。3）用清洁剂将焊接区域外表面与管件内表面，除去微尘、水份、油脂等。4）将管材待焊接端在无应力状态下插至管件限位肩台或管材上标出的插入深度，并用固定机架...
