某商务城地块安装施工组织设计VIP免费

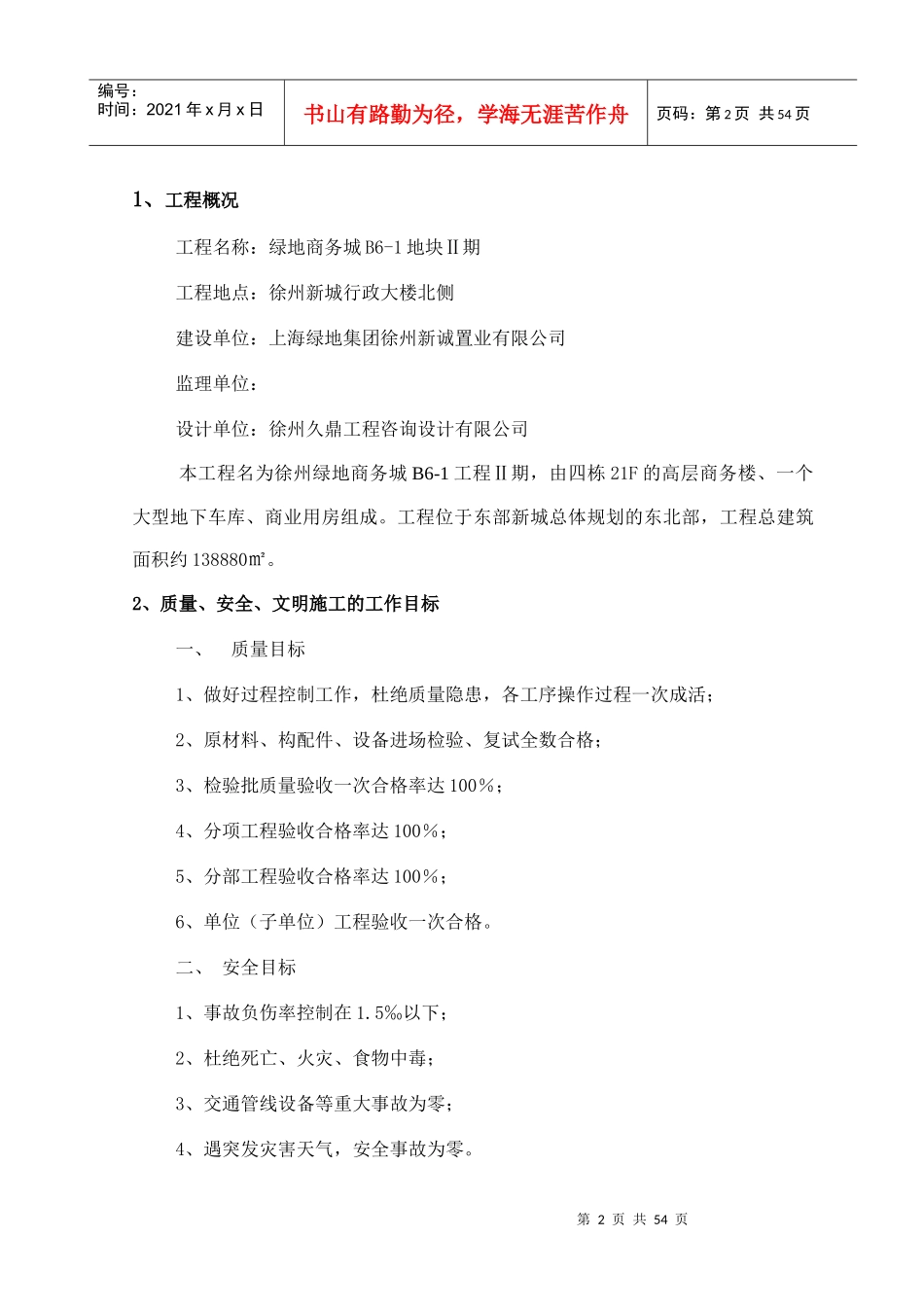

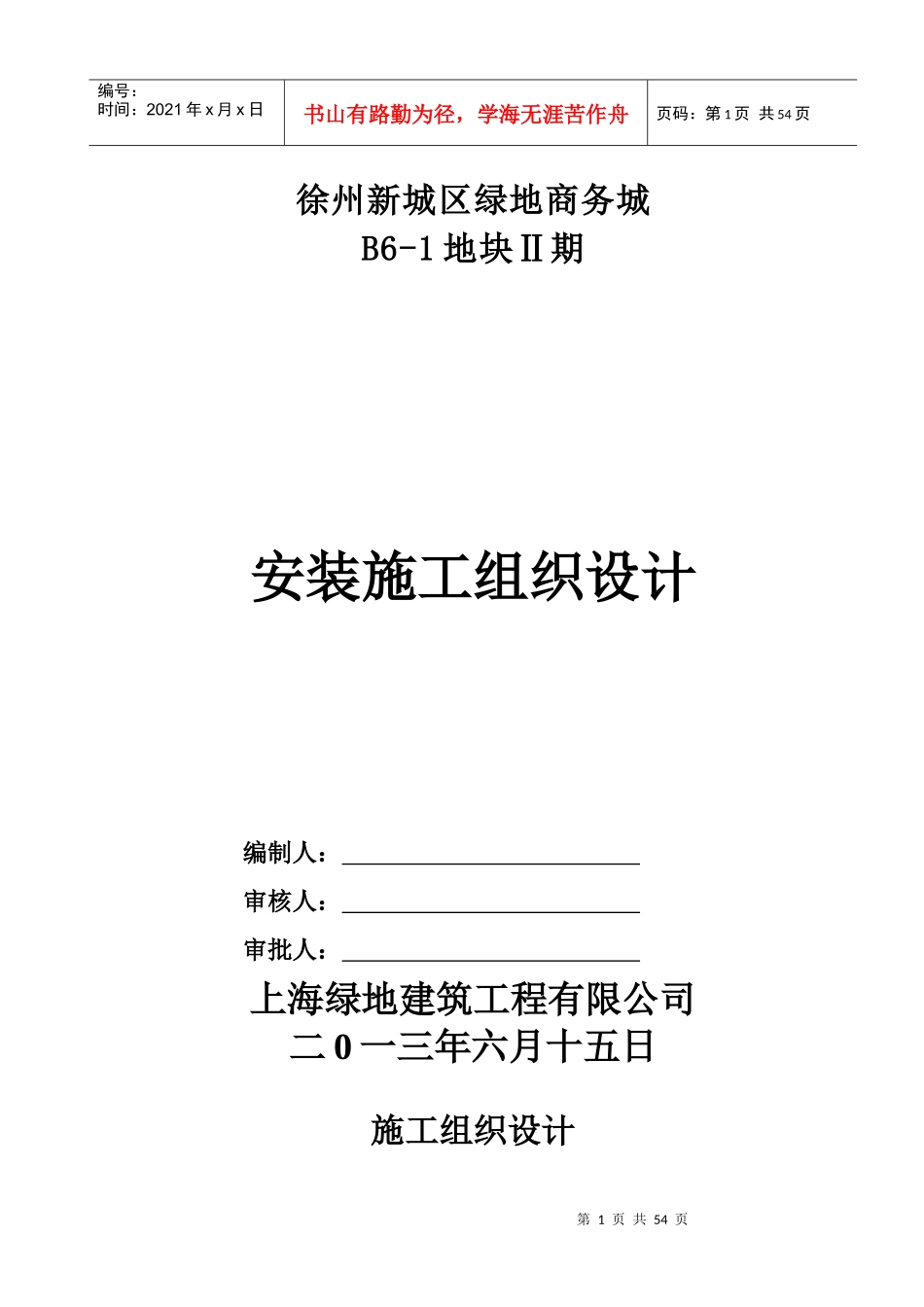

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页徐州新城区绿地商务城B6-1地块Ⅱ期安装施工组织设计编制人：审核人：审批人：上海绿地建筑工程有限公司二0一三年六月十五日施工组织设计第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页1、工程概况工程名称：绿地商务城B6-1地块Ⅱ期工程地点：徐州新城行政大楼北侧建设单位：上海绿地集团徐州新诚置业有限公司监理单位：设计单位：徐州久鼎工程咨询设计有限公司本工程名为徐州绿地商务城B6-1工程Ⅱ期，由四栋21F的高层商务楼、一个大型地下车库、商业用房组成。工程位于东部新城总体规划的东北部，工程总建筑面积约138880㎡。2、质量、安全、文明施工的工作目标一、质量目标1、做好过程控制工作，杜绝质量隐患，各工序操作过程一次成活；2、原材料、构配件、设备进场检验、复试全数合格；3、检验批质量验收一次合格率达100％；4、分项工程验收合格率达100％；5、分部工程验收合格率达100％；6、单位（子单位）工程验收一次合格。二、安全目标1、事故负伤率控制在1.5‰以下；2、杜绝死亡、火灾、食物中毒；3、交通管线设备等重大事故为零；4、遇突发灾害天气，安全事故为零。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页三、文明施工管理目标施工时将施工区域与外场连接处进行封闭隔离。并将采取一系列措施尽量减少施工对环境的污染和干扰，确保道路畅通，施工场地排水畅通。本组织设计编制依据：设计单位提供的设计图纸。国家批准颁发的机电安装工程施工与验收规范、施工图例。徐州市质监站颁发的民用建筑工程质量监督核验要求。本公司ISO9001质量体系文件，对施工组织设计的有关规定。本公司制订的现行高级民用工程施工的工艺要求。本组织有关人员的现场勘察资料。本工程的机电安装工程概括：1.1给排水工程1.1.1给水采用变频水泵供水。1.1.2排水系统室内雨、污水分流，污、废合流；室外雨、污水分流。1.2电气工程1.2.1负荷等级与供电系统1.2.1.1用电设备均采用双电源，负荷等级为二级。1.2.1.2与消防有关的用电负荷等级为二级，其它均为三级。1.2.1.3电源供电均由配电室供给1.2.2低压配电及线路敷设方式1.2.2.1用电设备以明敷为主，照明光带部份导线沿阻燃线槽敷设，其余穿阻燃PVC管敷设。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页1.2.2.2低压电缆采用桥架与穿管相结合1.2.3照明系统部份1.2.3.1以线槽灯为主，各单号房单体以白炽灯为主；楼梯间采用白炽灯并配声光控开关。水泵房为防水防尘荧光灯，各单体楼层疏散走廊及疏散楼梯设置应急疏散指示灯。1.2.3.2消防中心、变电所、水泵房、电梯机房等重要机房及各层公共走廊设置事故照明；电梯井道设置永久性低压检修灯（36V）及220V检修插座，电梯机房及井道基坑处设双控灯开关。1.2.4电气保安与接地措施1.2.4.1工程设置联合接地系统作接地、防雷接地、电气设备保护接地、等电位接地、电梯控制系统的直流接地、弱电系统直流接地及其他电子设备的直流接地合用同一接地体，利用基础台内主钢筋作接地极，接地电阻不大于1Ω。1.2.4.2每层强电竖井设置等电位联结端子及等电位连接线，卫生间均设置等电位联结，正常情况下不带电的金属管道（包括电缆的金属外皮、电气设备外壳、水管等）均须与等电位联结线可靠相连；楼道金属构件、金属扶手、防火门及吊灯龙骨等均须作等电位连接。竖向敷设的金属管道及其他金属物体，在其底部与顶端与防雷装置作可靠连接。厨房、浴室潮湿部位设置局部等电位联结。1.2.5防雷措施1.2.5.1本工程均属第三类防雷建筑。1.2.5.2为防电磁脉冲，设置三级过电压保护装置，确保用电设备安全。为确保重要负荷的供电安全，配电回路加设浪涌保护措施。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页1.2.6弱电工程本工程采用监视系统，结构化综合布线系统（PDS）、安保技防系统（SAS）、有线电视系统（CATV）、火灾自...
