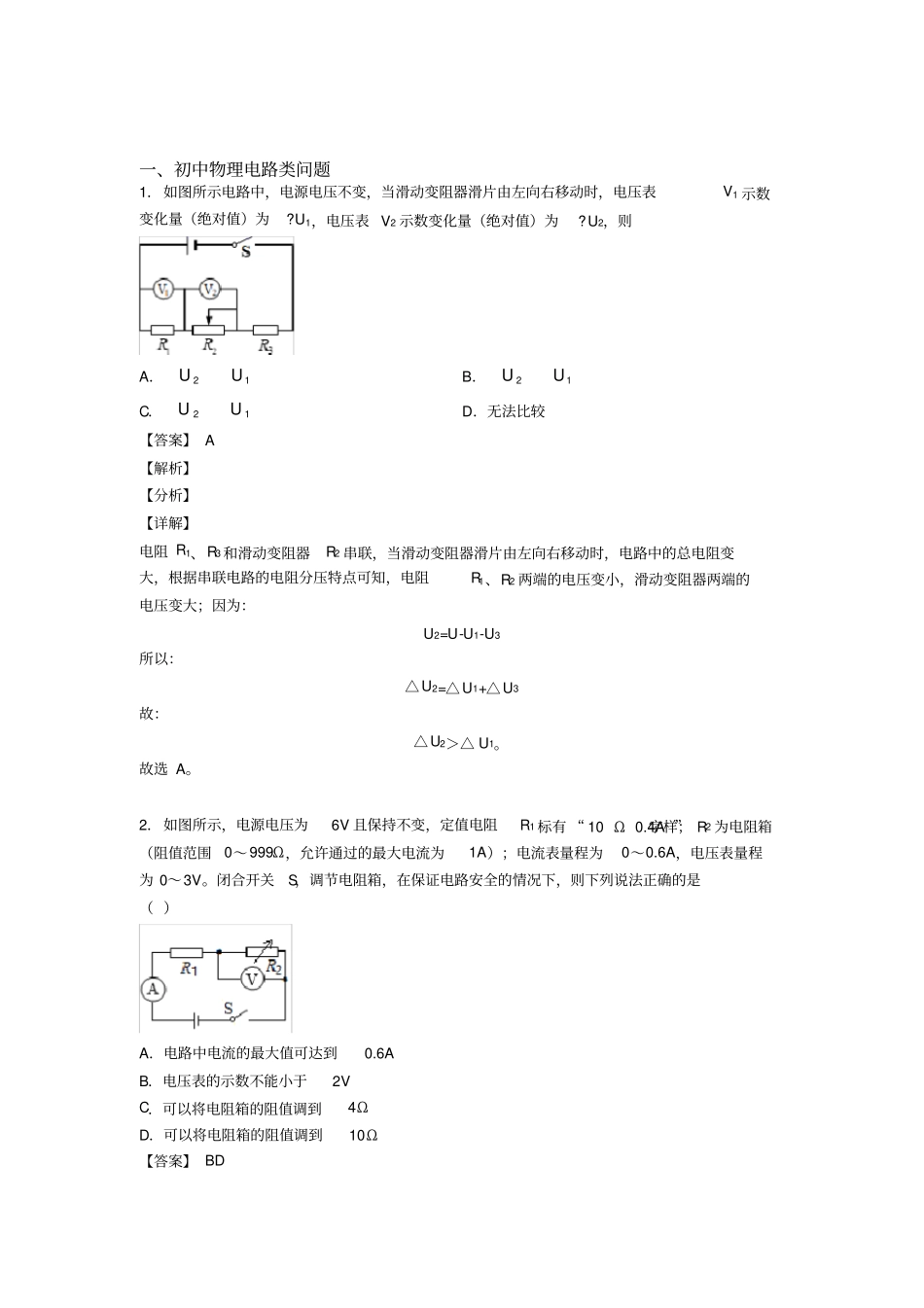

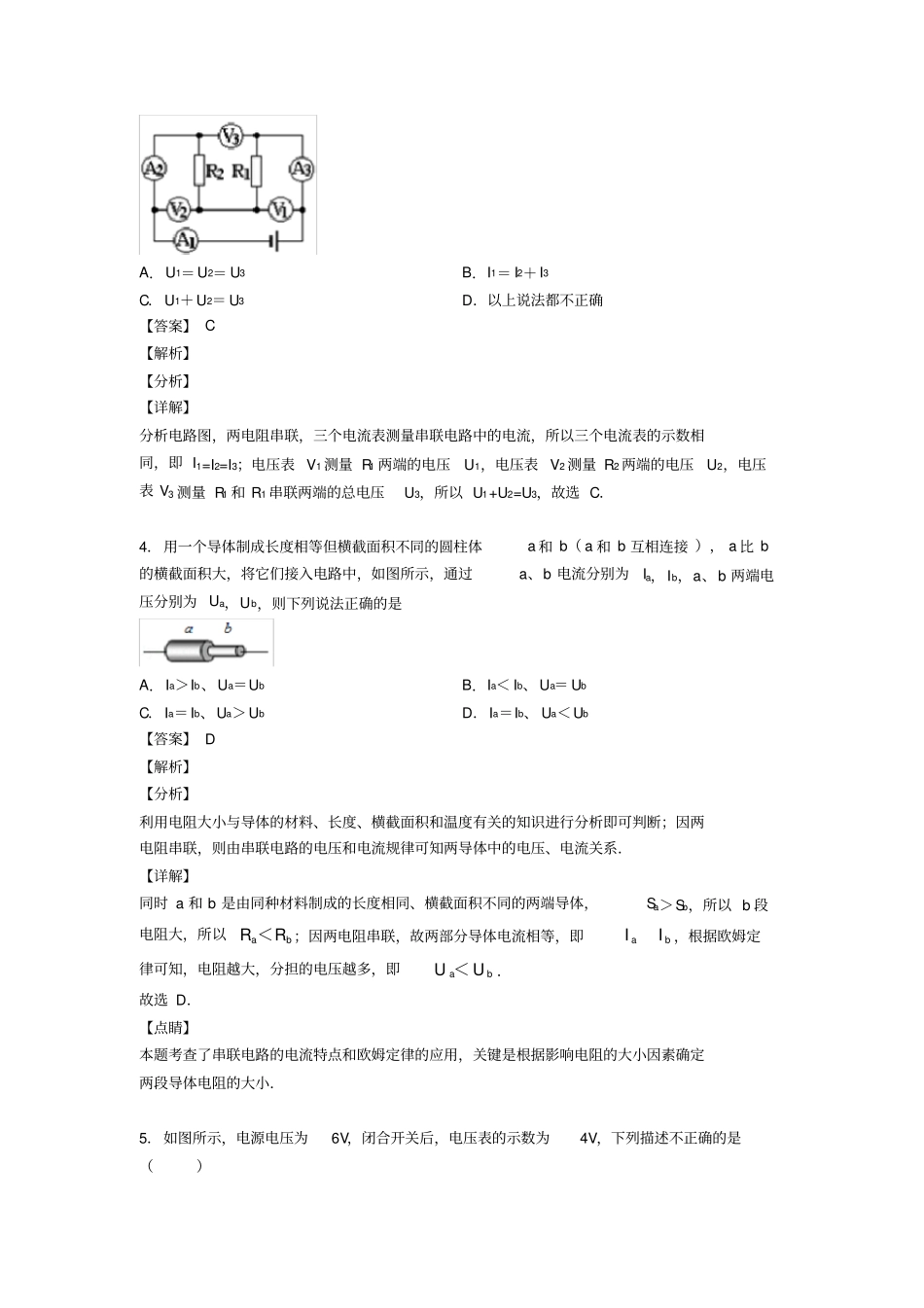

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V1示数变化量（绝对值）为?U1，电压表V2示数变化量（绝对值）为?U2，则A．21UUB．21UUC．21UUD．无法比较【答案】A【解析】【分析】【详解】电阻R1、R3和滑动变阻器R2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R1、R2两端的电压变小，滑动变阻器两端的电压变大；因为：U2=U-U1-U3所以：△U2=△U1+△U3故：△U2＞△U1。故选A。2．如图所示，电源电压为6V且保持不变，定值电阻R1标有“10Ω0.4A”字样；R2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A）；电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（）A．电路中电流的最大值可达到0.6AB．电压表的示数不能小于2VC．可以将电阻箱的阻值调到4ΩD．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A．由图可知定值电阻1R与电阻箱2R串联，电流表测电路中的电流，电压表与电阻箱2R并联，测电阻箱2R两端的电压，由题意知允许通过1R最大电流是0.4A，允许通过电阻箱2R的最大电流为1A，电流表量程为0~0.6A，根据串联电路中电流处处相等，可得电路中电流最大为0.4A，故A错误；B．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A时，定值电阻1R两端电压最大为1U大=1IR大=0.4A10Ω=4V电源电压6V，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R两端电压最小为2U小6V-4V=2V即电压表的示数不能小于2V，故B正确；CD．电阻箱2R两端电压最小为2V，电路中电流最大为0.4A，由I=UR可得电阻箱2R的最小阻值2R小=2UI小大=2V0.4A=5Ω电压表量程0~3V，则电阻箱2R两端电压最大为3V，此时电路中电流最小为I小=11UR小=6V3V10Ω=0.3A电阻箱2R的最大阻值2R大=2UI大小=3V0.3A=10Ω即电阻箱2R的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C错误，D正确。故选BD。3．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．4．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝UbC．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub【答案】D【解析】【分析】利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．【详解】同时a和b是由同种材料制成的长度相同、横截面积不同的两端导体，Sa＞Sb，所以b段电阻大，所以abRR＜；因两电阻串联，故两部分导体电流相等，即abII，根据欧姆定律可知，电阻越大，分担的电压越多，即abUU＜．故选D．【点睛】本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．5．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2VB．L1两端电压为4VC．L2两端电压为4VD．L1和L2两端电压之和为6V【答案】B【解析】【分析】【详解】由图可知，L1、L2串联，电源电压为6V，故开关闭合后，两个灯泡的总电压是6V，电压表测L2两端的电压，则L2两端的电压：24VU.因为两灯串联，根据串联电路电压关系，则L1两端的电压：126?V4?V2?VUUU．所以B错误，ACD正确．...
