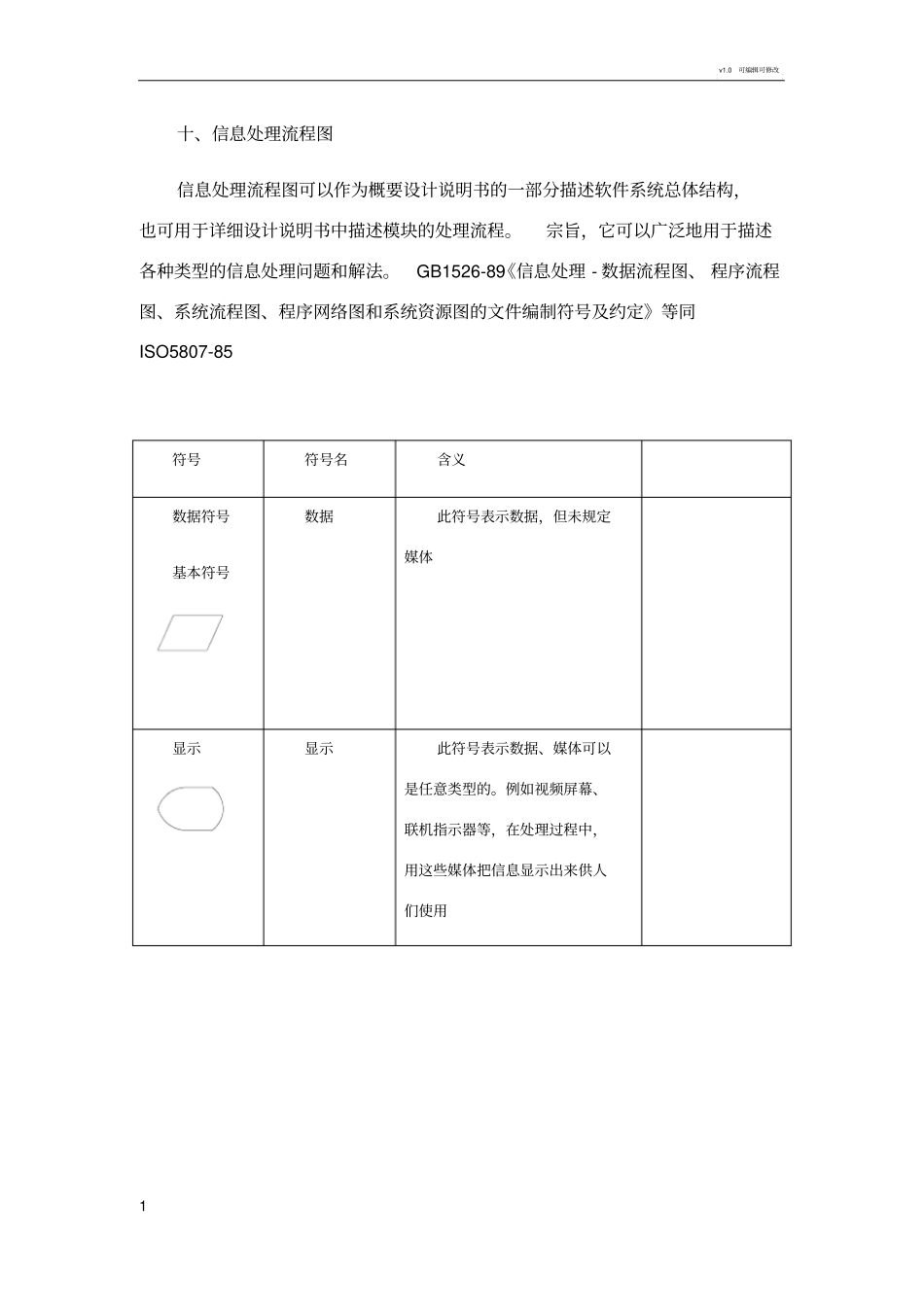

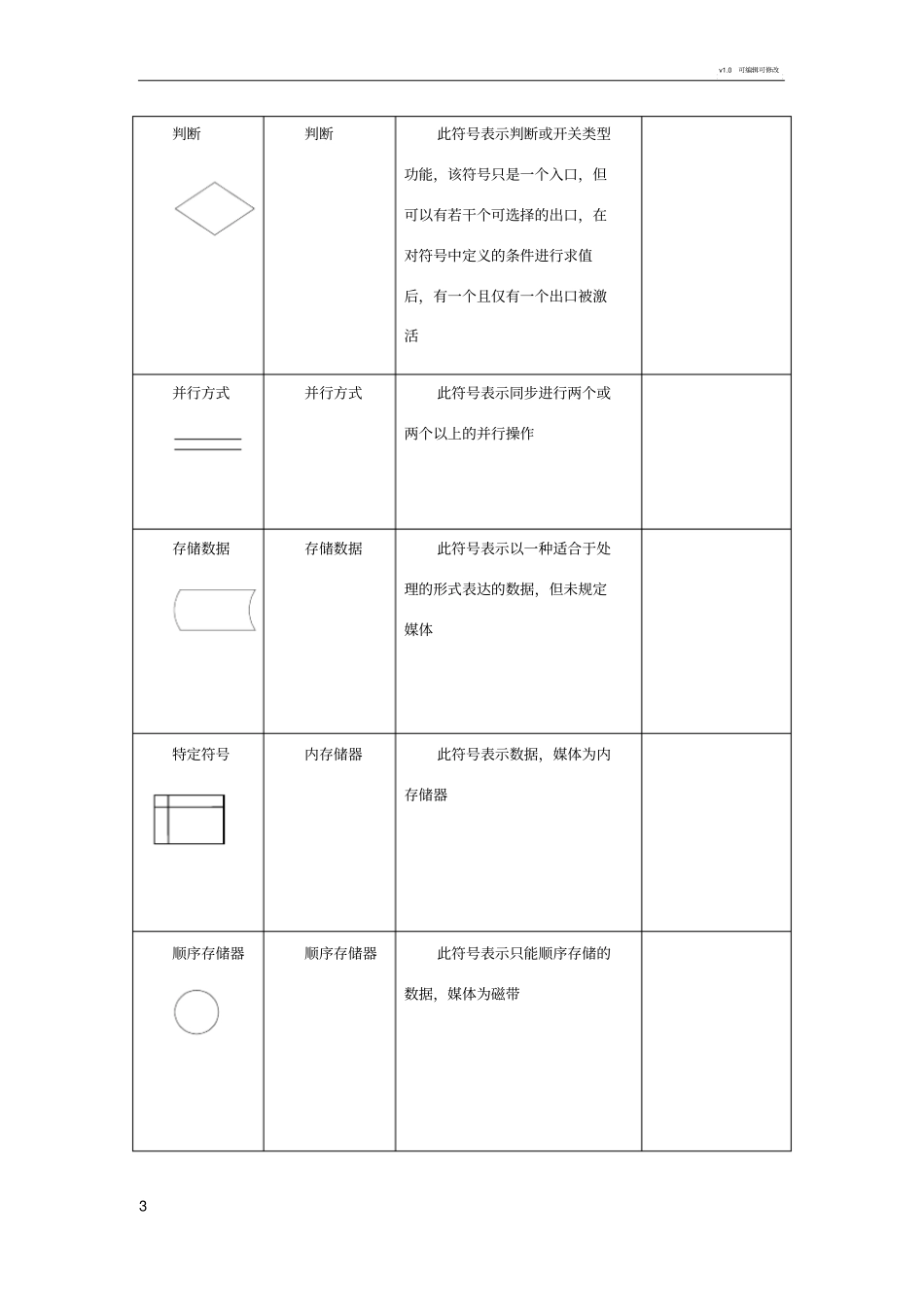

v1.0可编辑可修改1十、信息处理流程图信息处理流程图可以作为概要设计说明书的一部分描述软件系统总体结构，也可用于详细设计说明书中描述模块的处理流程。宗旨，它可以广泛地用于描述各种类型的信息处理问题和解法。GB1526-89《信息处理-数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定》等同ISO5807-85符号符号名含义数据符号基本符号数据此符号表示数据，但未规定媒体显示显示此符号表示数据、媒体可以是任意类型的。例如视频屏幕、联机指示器等，在处理过程中，用这些媒体把信息显示出来供人们使用v1.0可编辑可修改2处理符号基本符号处理此符号表示各种处理功能，例如执行一个或一组确定操作。从而使信息的值、形式或位置发生变化，或者确定几个流向中的每一个方流向特定符号既定处理此符号表示一个一个已命名的处理，它由在别处已详细说明的一个或多个操作或程序步骤所组成。例如子例程程序，模块等人工操作人工操作此符号表示由人来执行的处理准备准备此符号表示对影响随后活动的一条或一组指令的修改。例如设置开关、修改变址寄存器和将一个例行程序初始化v1.0可编辑可修改3判断判断此符号表示判断或开关类型功能，该符号只是一个入口，但可以有若干个可选择的出口，在对符号中定义的条件进行求值后，有一个且仅有一个出口被激活并行方式并行方式此符号表示同步进行两个或两个以上的并行操作存储数据存储数据此符号表示以一种适合于处理的形式表达的数据，但未规定媒体特定符号内存储器此符号表示数据，媒体为内存储器顺序存储器顺序存储器此符号表示只能顺序存储的数据，媒体为磁带v1.0可编辑可修改4直接存取存储器直接存取存储器此符号表示可直接存取的数据，媒体为磁带，磁鼓，软盘文件文件此符号表示人可阅读的数据，媒体为光学符号识别文字或字符文件或数据输入表格等人工输入人工输入此符号表示数据，媒体可以是任意类型的，如联机键盘，开关装置，按钮，光笔，条形码输入器。在处理过程中，信息以人工方式送入卡片卡片此符号表示数据，媒体是卡片，例如穿孔卡片、磁卡，标记读出卡，存根卡，标记扫描卡等v1.0可编辑可修改5穿孔带穿孔带此符号表示数据，媒体是纸带循环界限循环界限此符号为两部分，分别表示循环的开始和结束。在该符号的两个部分中要使用同一标识符。初始、增量和终止量条件按其测试操作位置分别给出现在开始符号或结束符号内流线符号流线此符号表示数据流或控制流。为了增强可读性，可在流线上加上箭头特定符号控制转移此符号表示从一个处理到另一个处理的控制的直接转移v1.0可编辑可修改6通信连接通信连接此符号表示通过远程通信线路进行的数据传送特殊符号虚线此符号表示两个或更多符号间的选择关系，也可用来标出被注解的区域连接符连接符此符号表示转向流程图它处，或自流程图它处转入。对应的连接符应有同一标记端点符端点符此符号表示转向外部环境或从外部环境转入。例如，程序流程的起始或结束、数据的外部使用以及起源v1.0可编辑可修改7注解符注解符此符号用来标识注解内容。注解符的虚线要连接在相关的符号上或框住一组符号省略符省略符此符号表示对一个符号或一组符号的省略。省略符仅用在流线符号中或流线符号之间本系统采用人机对话的操作方式，实现网上购物、查看公告、会员资料管理、订单管理、数据存储核实等功能。全面展示商城内所有商品(包括最新及特价商品)及最新公告，以方便顾客了解商品情况。在需求分析阶段中，已经将用户对本系统的需求做了详细的阐述，本阶段在此基础上，对网上购物系统做概要设计。主要解决了实现该系统需求的程序模块设计问题。一、系统信息处理流程：下面将使用（结构化设计）面向数据流的方法对在线购物系统的处理流程进行分析。系统可分为两大部分：1、用户上网浏览购物，2、服务器管理端上的程序。以下将分别对系统的这两大部分进行流程分析：前台业务流程图：v1.0可编辑可修改8未注册用户已登录注册用户未登录注册用户注册登录进入网数据库浏览商搜索商订购商提交订支付货退出登录v1.0可编辑可修改9后台业务流程图：二、信息数据处理流程分析：网站数据流整体图：...
