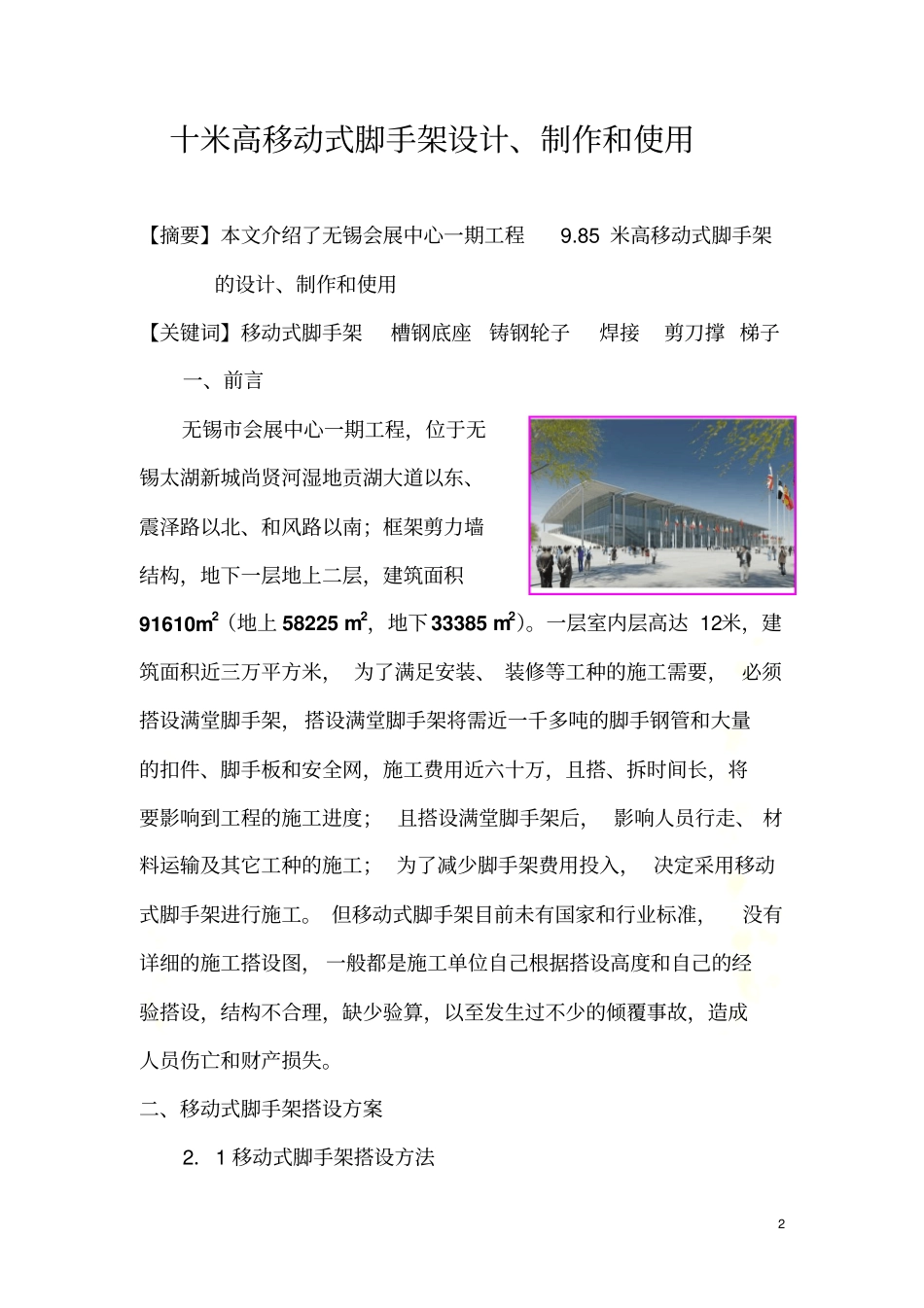

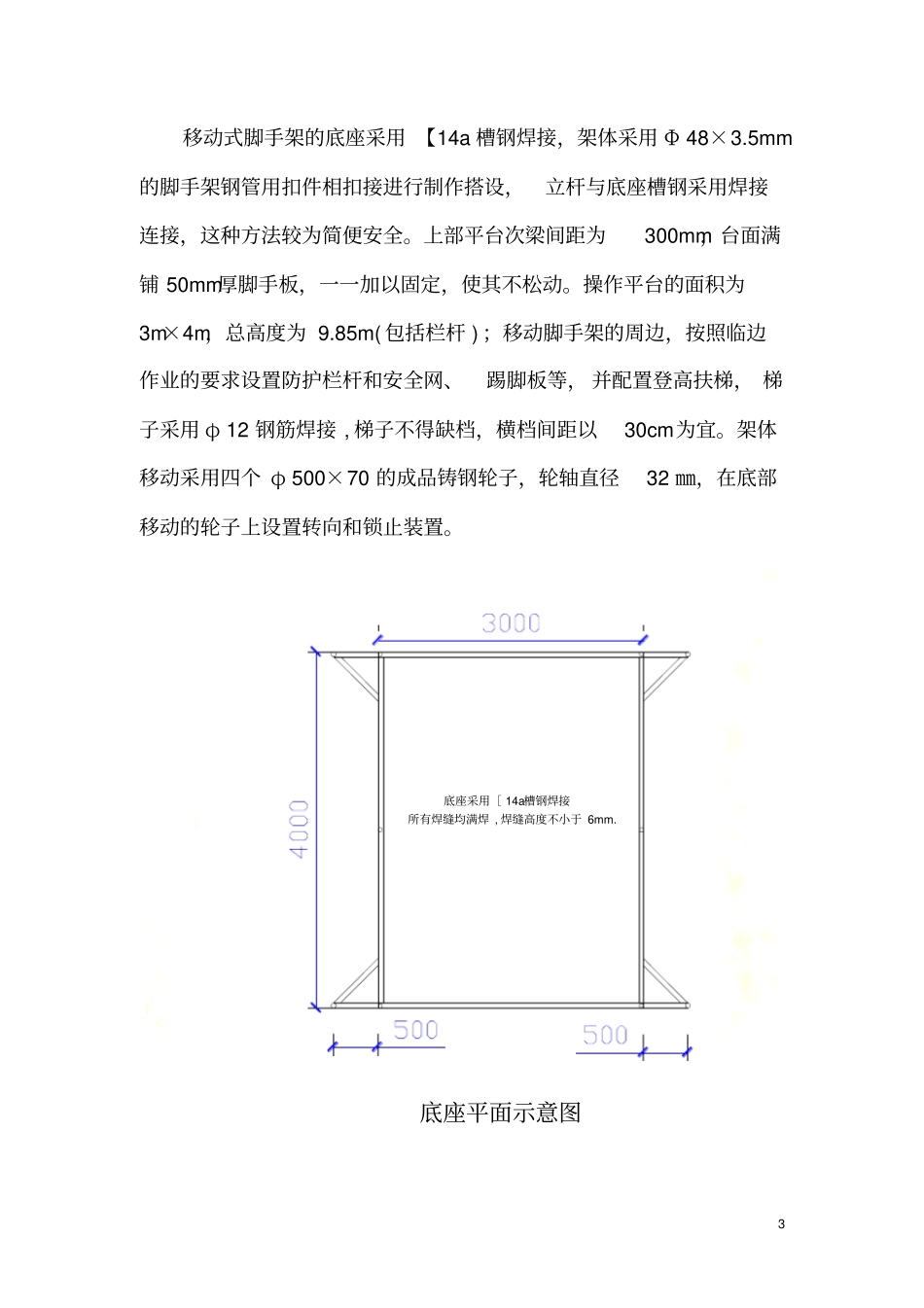

十米高移动式脚手架设计、制作和使用2十米高移动式脚手架设计、制作和使用【摘要】本文介绍了无锡会展中心一期工程9.85米高移动式脚手架的设计、制作和使用【关键词】移动式脚手架槽钢底座铸钢轮子焊接剪刀撑梯子一、前言无锡市会展中心一期工程，位于无锡太湖新城尚贤河湿地贡湖大道以东、震泽路以北、和风路以南；框架剪力墙结构，地下一层地上二层，建筑面积91610m2（地上58225m2，地下33385m2）。一层室内层高达12米，建筑面积近三万平方米，为了满足安装、装修等工种的施工需要，必须搭设满堂脚手架，搭设满堂脚手架将需近一千多吨的脚手钢管和大量的扣件、脚手板和安全网，施工费用近六十万，且搭、拆时间长，将要影响到工程的施工进度；且搭设满堂脚手架后，影响人员行走、材料运输及其它工种的施工；为了减少脚手架费用投入，决定采用移动式脚手架进行施工。但移动式脚手架目前未有国家和行业标准，没有详细的施工搭设图，一般都是施工单位自己根据搭设高度和自己的经验搭设，结构不合理，缺少验算，以至发生过不少的倾覆事故，造成人员伤亡和财产损失。二、移动式脚手架搭设方案2．1移动式脚手架搭设方法3移动式脚手架的底座采用【14a槽钢焊接，架体采用Φ48×3.5mm的脚手架钢管用扣件相扣接进行制作搭设，立杆与底座槽钢采用焊接连接，这种方法较为简便安全。上部平台次梁间距为300mm，台面满铺50mm厚脚手板，一一加以固定，使其不松动。操作平台的面积为3m×4m，总高度为9.85m(包括栏杆)；移动脚手架的周边，按照临边作业的要求设置防护栏杆和安全网、踢脚板等，并配置登高扶梯，梯子采用φ12钢筋焊接,梯子不得缺档，横档间距以30cm为宜。架体移动采用四个φ500×70的成品铸钢轮子，轮轴直径32㎜，在底部移动的轮子上设置转向和锁止装置。底座平面示意图所有焊缝均满焊,焊缝高度不小于6mm.底座采用［14a槽钢焊接4φ60*8*300钢管与底座槽钢焊接转向轴承20厚钢板与槽钢焊接［14a槽钢φ500*70成品铸钢轮子轴直径32mm所有焊缝均满焊,焊缝高度不小于6mm.轴轴φ60*8*300钢管与底座槽钢焊接转向轴承20厚钢板与槽钢焊接［14a槽钢φ500*70成品铸钢轮子轴直径32mm5侧面图一爬梯(φ12钢筋焊接)栏杆垂直剪刀撑水平剪刀撑所有立杆与槽钢焊接连接50厚木脚手板满铺φ60*8钢管与底座槽钢焊接6侧面图二栏杆φ60*8钢管与底座槽钢焊接7三、移动式脚手架验算1、平台次梁计算取次梁间距为300cm，次梁（均布荷载）计算简图见下图（1）先按均布荷载验算次梁q=615.6N/m次梁计算简图(均布荷载)次梁计算简图(均布荷载)q=127.2N/mp=1000N次梁计算简图(集中荷载)次梁计算简图（集中荷载）得荷载设计值为：木铺板自重220N/m2×0.30m×1.2=79.2N/m钢管自重40N/m×1.2=48N/m施工活荷载1000N/m2×0.30m×1.4=420N/m荷载设计值=547.2N/m故弯矩为M=1/8ql2=1/8×547.2×32=615.6N·m（2）按次梁承受集中荷载验算8恒载为：木铺板自重220N/m2×0.30m×1.2=79.2N/m钢管自重40N/m×1.2=48N/m恒载设计值=127.2N/m取集中荷载为1000N计，得荷载设计值为1000×1.4=1400N故弯矩为M=1/8ql2+1/4pl=1/8×127.2×32+1/4×1400×3=143.1+1050=1193.1N/m（3）取以上两弯矩值中的较大值M=11193.1N·m，验算次梁的弯曲强度。D48×3.5mm钢管的截面抵抗矩为Wn=5.078cm3，得Wn·f=5.078×215=1091.77N·m，故知取集中荷载为1000N时，M>Wn·f。但M值超过Wn·f仅10%，未超出20%安全系数，尚可用。2、平台主梁验算q=2576N/m次梁计算简图(均布荷载)主梁计算简图（1）主梁按两跨简支梁连续梁计算，其荷载为：木铺板自重：220N/m2×1.2×2m=528N/m次梁钢管自重：40N/m/0.3×1.2×2m=320N/m施工活荷载：1000N/m2×1.4×2m=2800N/m9主梁钢管自重：40×1.2=48N/m荷载设计值为：=3696N/m中间柱顶处弯矩为：MB=-0.125ql2=-0.125×3696×22=-1848N·m（2）验算弯曲强度，得MB（1848N·m）>Wn·f(1091.77N·m)因此活荷载1000N/m偏大,施工活荷载取：600N/m2×1.4×2m=1680N/m则:q=2576N·mMB=-0.125ql2=-0.125×2576×22=-1280N·m>Wn·f(1091.77N·m)但M值超过Wn·f仅11%，未超出20%安全系数，尚可用;施工中要控制活荷载不得大于600N/m23、支...
