某厂房施工组织设计(DOC 39页)VIP免费

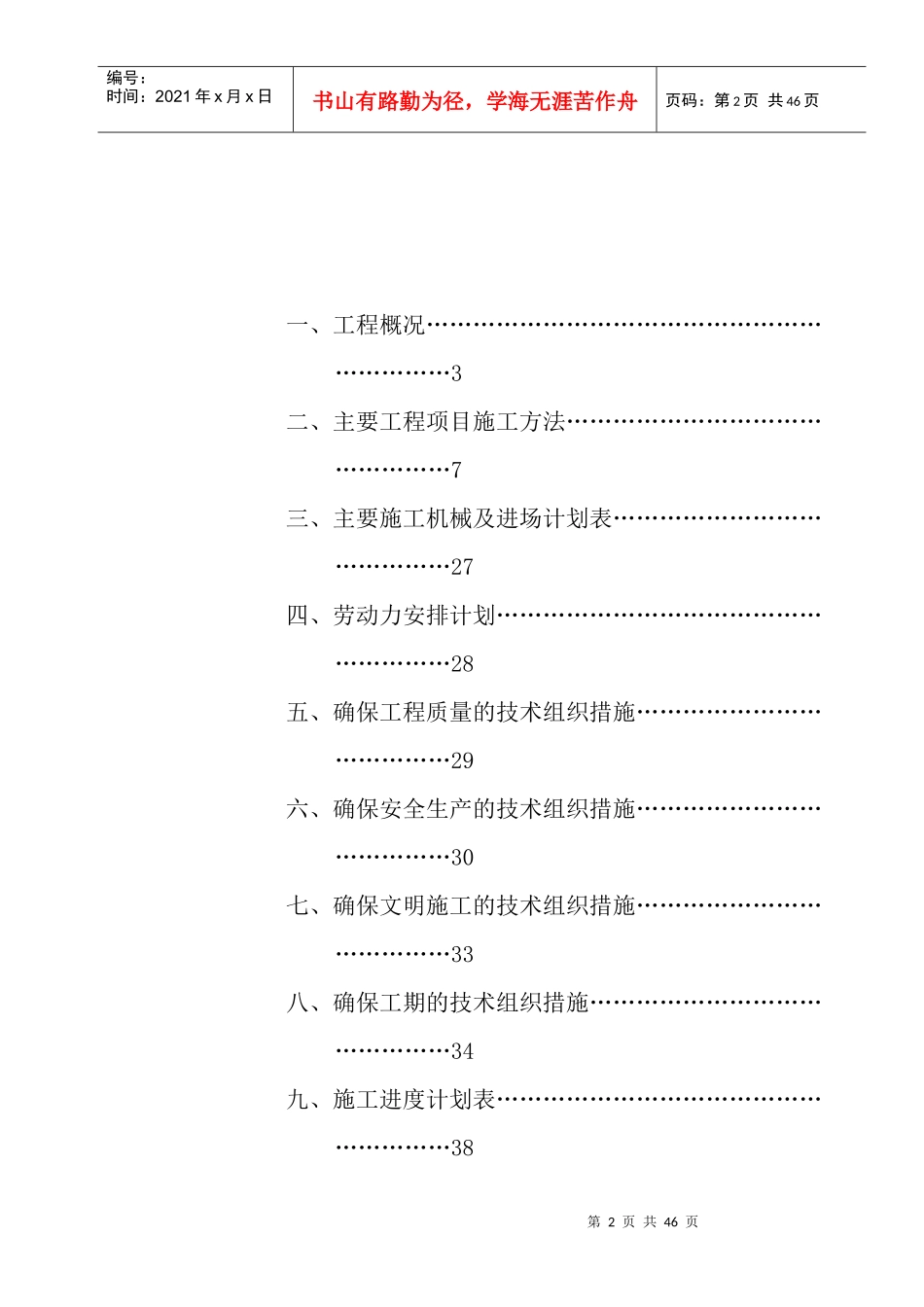

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页唯城（厦门）精密工业有限公司二期3#厂房施工组织设计施工单位：目录第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页一、工程概况…………………………………………………………3二、主要工程项目施工方法…………………………………………7三、主要施工机械及进场计划表……………………………………27四、劳动力安排计划…………………………………………………28五、确保工程质量的技术组织措施…………………………………29六、确保安全生产的技术组织措施…………………………………30七、确保文明施工的技术组织措施…………………………………33八、确保工期的技术组织措施………………………………………34九、施工进度计划表…………………………………………………38第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页十、施工总平面布置图………………………………………………39审批表工程名称:唯城（厦门）精密工业有限公司二期3#厂房施工单位：编制人：编制日期：审核人：审核日期：第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页审批人（企业技术负责人）：审批日期：一、工程概况1.工程名称：唯城（厦门）精密工业有限公司二期3#厂房2.建设单位：唯城（厦门）精密工业有限公司3.建设地点：厦门市同安区莲花镇美云路2号4.设计特点：本工程规模：总建筑面积4899.441㎡，建筑层数3层，建筑占地面积1489.40㎡，建筑总高度16.65m（室外地坪至屋面）、18.15m（室外地坪至女儿墙实体顶）功能布局：车间；设计等级：建筑设计等级三级，屋面防水等级II级；设计防火分类及耐火等级：火灾危险性分类为丁类，耐火等级二级；结构体系：钢筋混凝土框架结构，抗震设防烈度7度（0.15g）；层高：一层夹层4.40m，一层7.80m，二层4.20m，三层4.20m第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页基础：基础采用柱下独立基础，地基持力层为残积粘性土，承载力特征值为260kPa，基础进入持力层不小于300，按基础设计标高进行基槽开挖，若未达到持力层土，应继续开挖至持力层土下300，设计基础底标高-2.10m。采用C30级砼，砼保护层厚45mm。电梯基坑：实内平面尺寸3.30m×3.25m，深度1.50m，四周砼剪力墙厚250mm，底板厚250mm，坑底标高-1.80m。电梯基坑混凝土强度等级为C30，设计抗渗等级为0.6MPa。主体：本工程结构，地上三层，建筑物高度（室外地面至主要屋面板的板顶）16.150m。上部结构体系：现浇钢筋砼框架结构，结构设计使用年限为50年。建筑抗震设防类别为丙类，建筑结构安全等级为二级，抗震设防烈度为7度，框架抗震等级三级。框架柱截面尺寸基础顶面至4.35m，700×750、550×500、550×550、600×550，砼强度等级C304.35m至7.75m，500×500、550×500，砼强度等级C30基础顶面至7.75m，700×750、750×750、500×500，砼强度等级C307.75m至11.95m，500×500、500×550，砼强度等级C3011.95m至16.15m，450×450，砼强度等级C30第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页16.15m至20.35m450×450，砼强度等级C30有梁板夹层梁板，板面标高+4.35m，板厚h=100mm，梁截面尺寸：250×650、250×600、300×600、200×500、250×250，二层梁板，板面标高+7.75m，板厚h=100mm，梁截面尺寸：250×650、250×600、350×600、200×400、250×500，三层梁板，板面标高+11.95m，板厚h=100mm，梁截面尺寸：250×650、250×550、350×600、200×400、250×500，屋面梁板，板面标高+16.15m，板厚h=100mm，梁截面尺寸：250×650、250×550、300×600、200×400、250×450、250×500，梯间屋面梁板，板面标高20.35m，板厚h=100mm，梁截面尺寸：250×550、300×600、200×400、梁板砼强度等级均为C30墙体：墙体采用多孔粘土砖，外墙和内隔墙为190mm厚楼...
