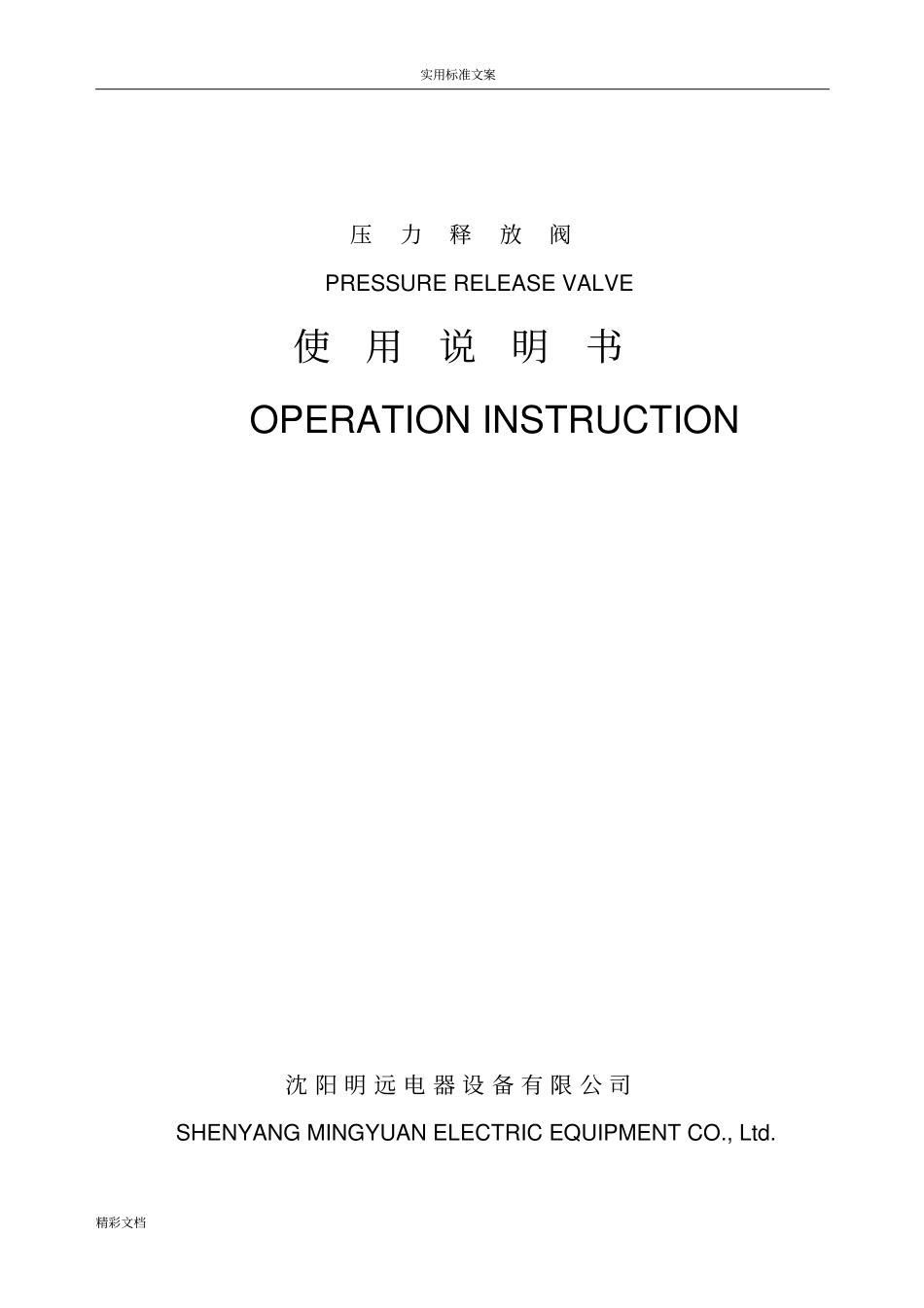

实用标准文案精彩文档压力释放阀PRESSURERELEASEVALVE使用说明书OPERATIONINSTRUCTION沈阳明远电器设备有限公司SHENYANGMINGYUANELECTRICEQUIPMENTCO.,Ltd.实用标准文案精彩文档实用标准文案精彩文档实用标准文案精彩文档本说明书适用于我公司生产的系列变压器用压力释放阀，阐述其用途、性能、规格、技术参数、使用及安装，供用户参考。TheOperationInstructionisapplicabletopressurereleasevalveofaseriesoftransformersmanufacturedbyourcompany,indicatingitsapplication,performances,specifications,technicalparameters,usageandinstallationforuses’reference.1.压力释放阀用途和性能压力释放阀适用于油浸式电力变压器、电力电容器及有载分接开关等，用来保护油箱。当油浸式变压器在运行中出现故障时，由于线圈过热，使一部分变压器油汽化，变压器油箱中压力迅速增加，这时压力释放阀在2ms内迅速动作，释放压力，保护油箱不致变形或爆裂。油箱内的压力再升高而达到开启压力时，压力释放阀应再次动作，直到油箱内的压力降到正常值。由于压力释放阀动作后能可靠关闭，油箱外的水和空气不能进入油箱，变压器内部不会受大气污染。1.ApplicationandperformancePressurereleasevalvesplayavitalroleintheprotectionofoil-immersedelectricalequipments,suchastransformers,highvoltageswitchgears,capacitorandonloadtap-changers,etc.Thisdevicecanpreventtheoil-immersedelectricalequipmentfromdeformationorrupture.Shouldafaultoccurinsuchelectricalequipment,fromdeformationofrupture?Shouldafaultoccurringinsuchelectricalequipment,theyareinstantaneouslyvaporizetheoilcausingextremelyrapidbuild-upofgaseouspressure?Ifmountingthistypepressurereleasedeviceontheoil-tank,whenthepressurereachestoitsopeningpressure,itopensautomaticallywithin2msandrelievesthepressure.2．型号、规格及基本参数Type,specificationandtechnicalparameters2.1型号的含义MeaningoftypeYSF□—□/□□□特殊环境代号（Specialenvironment）带机械信号标“J”（“J”：mechanicalsignal）带信号开关标“K”（“K”：electricalsignal）两者都带标“KJ”（“KJ”：Bothwithsignal）喷油有效口径（Caliberofoil-gushingtube）mm开启压力（Openingpressure）kPa设计序号（Designserialnumber）阀（valve）释放（release）压力（pressure）注：特殊环境代号note:specialenvironment:TA:干热带地区drytropicTH:湿热带地区humidtropicT:干、湿热带地区dry、humidtropic例：YSF16-55/130KKJT开启压力为55kPa，喷油口径为φ130mm，带电信号、机械信号。适用于干、湿热带地区的压力释放阀。Example:YSF16-55/130KKJTinwhich,openingpressureis55kPa,caliberofoil-gushingtube实用标准文案精彩文档isφ130mmandflangeerection,withelectricalandmechanicalsignalandwaterproof,useindry、humidtropic。实用标准文案精彩文档2.2规格（见表1）Specifications（giveninTableⅠ）表1TableⅠ喷油有效口径effectivecaliber（mm）开启压力openingpressure（Kpa）φ2015，25，35，55φ25φ50φ8035，55，70，85φ1302.3基本参数（见表2）Basictechnicaldata（giveninTableⅡ）表2单位：kPaTableⅡunit:kPa开启压力openingpressure152535557085开启压力偏差deviationofopeningpressure±5关闭压力≥closingpressure813.51929.537.545.5密封压力≥sealpressure915213342513.安装尺寸Installationdimensions3.1法兰安装尺寸（见表3）Flangeinstallationdimensions（giveninTableⅢ）表３单位mmTableⅢunit:mm喷油有效口径caliberofoil-gushingtubeφ25φ50φ80φ130连接管内径Internaldiameterofconnectiontubeφ45φ80φ130φ165安装法兰螺孔中心距centerpointdistantofinstallationflangeφ90φ130φ1706、8型φ23510、12型φ240螺栓直径×数量diameterofbolt×unitsM10×3M12×4M12×66、8型M16Χ612、16型M20Χ83.2螺纹安装尺寸（见表４）Screwinstallationdimensions（giveninTableⅣ）表４单...
