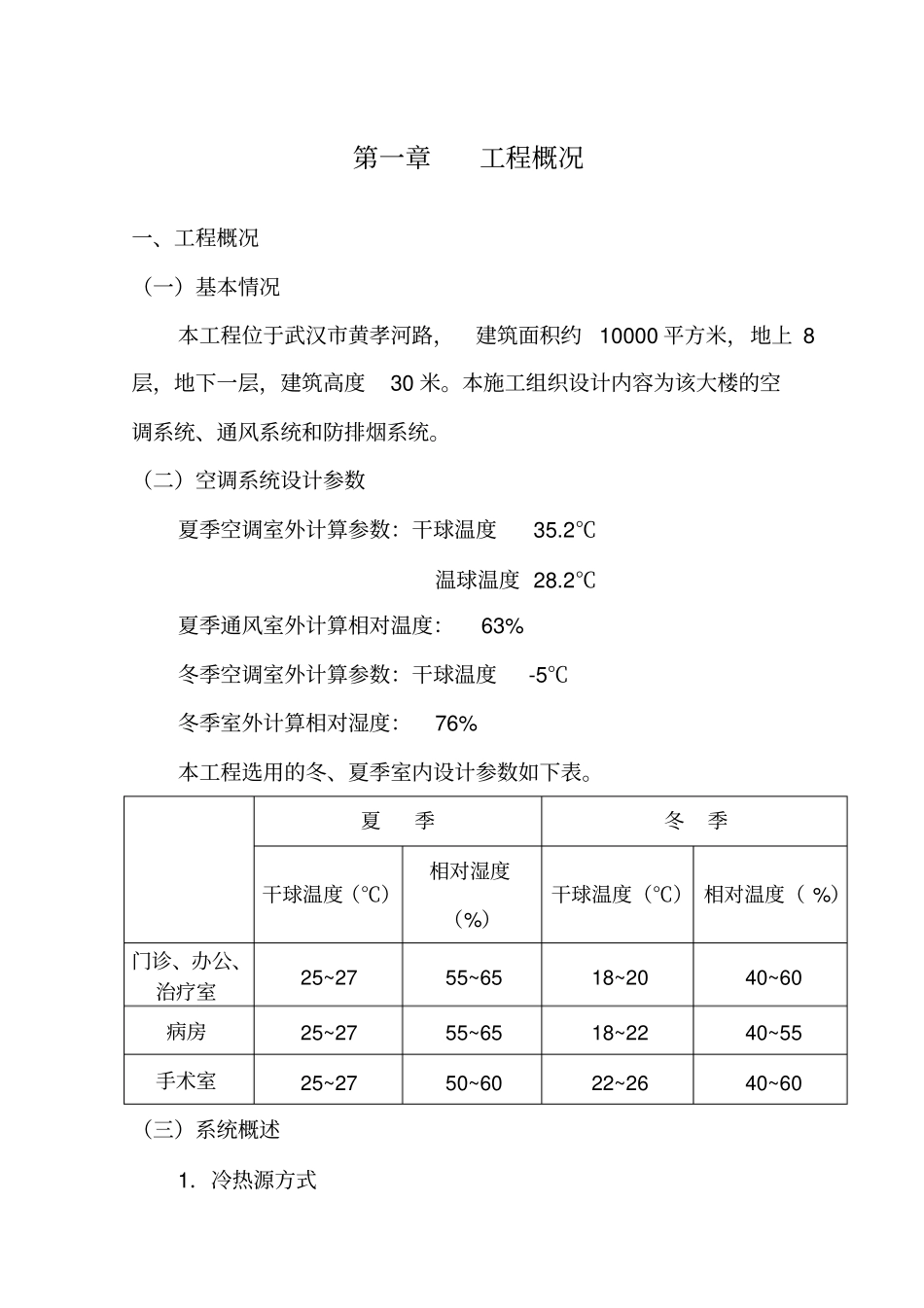

第一章工程概况一、工程概况（一）基本情况本工程位于武汉市黄孝河路，建筑面积约10000平方米，地上8层，地下一层，建筑高度30米。本施工组织设计内容为该大楼的空调系统、通风系统和防排烟系统。（二）空调系统设计参数夏季空调室外计算参数：干球温度35.2℃温球温度28.2℃夏季通风室外计算相对温度：63%冬季空调室外计算参数：干球温度-5℃冬季室外计算相对湿度：76%本工程选用的冬、夏季室内设计参数如下表。夏季冬季干球温度（℃）相对湿度（%）干球温度（℃）相对温度（%）门诊、办公、治疗室25~2755~6518~2040~60病房25~2755~6518~2240~55手术室25~2750~6022~2640~60（三）系统概述1．冷热源方式选用欧威尔水源热泵螺杆式主机集中供冷、热源。2．空调及采暖负荷：设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW。（四）通风及防排烟系统主要为地下室通风、排风系统以及电梯前室加压送风系统。火灾时，消防控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。二、施工要点与重点该分项工程的要点如下：1．主机的就位及安装2．水泵的安装3．冷却塔的安装4．支吊架制作安装5．风管制作6．风管系统安装7．管井内空调水立管施工8．空调水系统水压试验、冲洗、防腐及保温9．风机盘管、新风机、空调机组等空调设备安装10．自控系统安装11．单机试运转、设备试运转及联合调试12．空调系统保养第二章编制依据和采用标准及规范一、编制依据1．长江水利委员会长江医院空调工程招标文件。2．水利委员会长江勘测规划设计研究院的长江医院及血防监测中心还建工程图纸。3．本单位《项目法管理实施细则》。4．我公司对该工程优化设计方案。二、采用标准及规范：GB50243-2002《通风与空调工程施工及验收规范》GB50242-2002《采暖与卫生工程施工及验收规范》GBJ50274-98《制冷设备、空气分离设备安装工程施工及验收规范》GBJ50275-98《压缩机、风机、泵安装工程施工及验收规范》GB50302-2002《建筑安装采暖卫生与煤气工程质量评定标准》GB50304-2002《通风与空调质量评定标准》GB50235-97《工业金属管道工程施工及验收规范》GB50236-98《现场设备、工业管道焊接工程施工验收规范》GB50231-98《机械设备安装工程施工及验收通用规范》第三章实施目标充分发挥我单位在人员、机具，管理等方面的优势，科学组织、从严管理、精心施工，确保实现下列目标：一、质量目标：一次性交验合格率100%，本分部工程优良。确保整体工程达到楚天杯标准。二、工期目标确保在100个日历天完成空调工程并交付业主。三、安全目标采取有效措施，杜绝死亡事故及重伤事故。四、文明施工目标密切配合总包管理，创文明施工样板现场。五、设备目标施工机具完好率：95%，施工机械化程度：65%六、服务目标信守合约，以优质的服务，协调与各方面的关系，接受业主和监理单位对工程质量、进度、安全、文明施工的控制与监督。七、科技进步目标充分发挥科学技术是第一生产力的作用，在工程施工中，积极推广应用先进、成熟、适用的科技成果。第四章施工组织及部署一、工程特点1．长江医院单体建筑结构不一,给施工造成困难。2．工程量较大，工期紧张，交叉配合施工量大。本工程建筑面积10000余平方米，而工期仅为90个日历天，期间还要同土建、水电安装、装饰等施工单位交叉施工，因此确保工期是本工程的重点。3．施工现场空间狭小。现场已经有土建施工单位搭建的临时设施及材料堆放场地，留给空调安装项目的现场十分狭窄，因此合理的总平面布置对节约空调安装工程的工期和人工十分重要。针对本工程的特点，我公司将按项目法施工的原则组建长江医院空调系统安装工程项目经理部，同时此项目经理部在公司各职能部监控及管理之下。以项目经理为首的管理层，全权组织施工，对该工程的工期、质量、安全、成本、文明施工实行全过程控制和管理，并进行高效率、有计划的组织和协调管理。公司经理及各职能部门通过定期检查，为项目经理部的良好运作提供有效保障，并杜绝不良现象的发生。二、组织机构我公司按本单位《项目法施工管理条例》组织成立空调系统工程安装项目部，以严密的组织...
