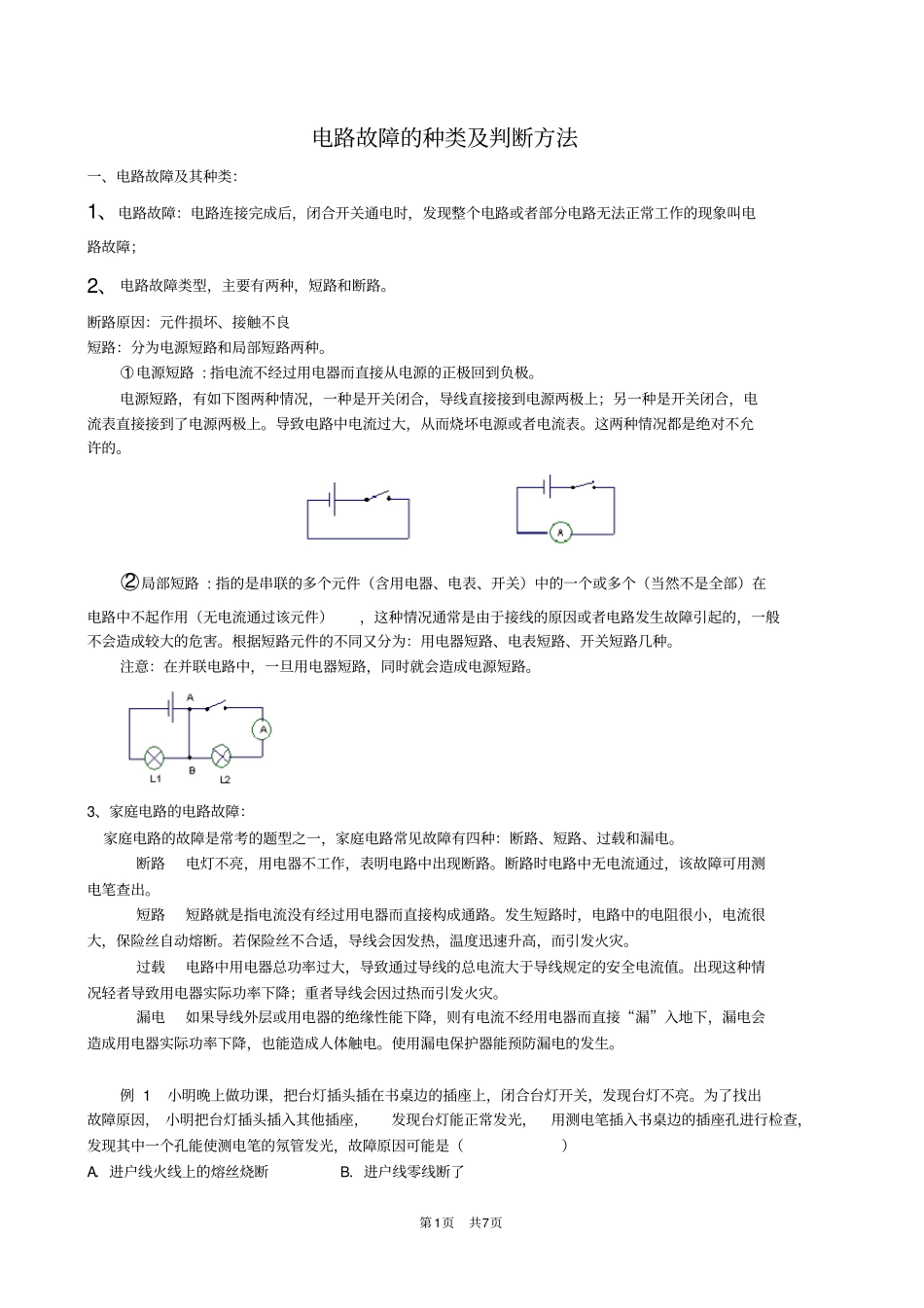

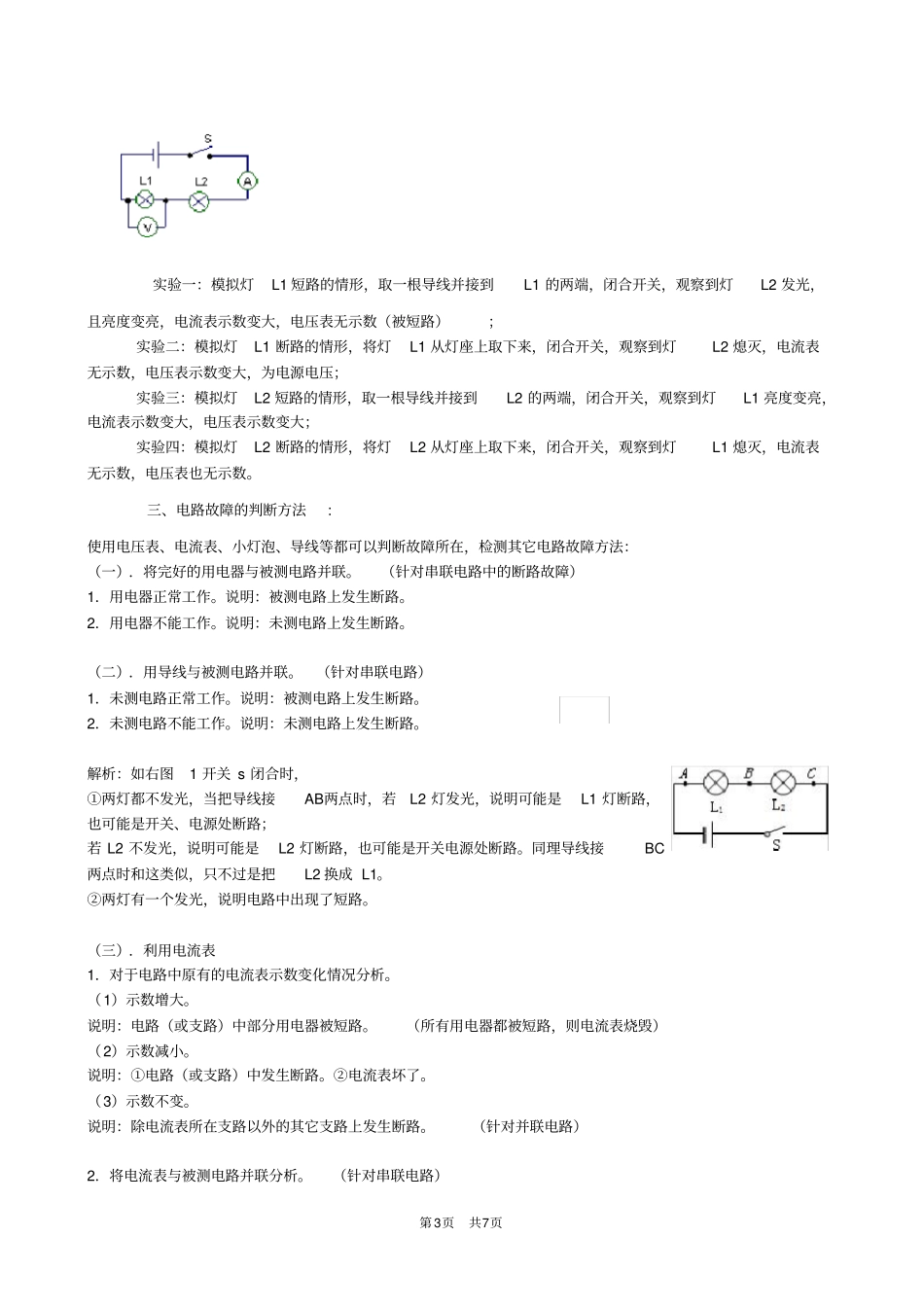

第1页共7页电路故障的种类及判断方法一、电路故障及其种类：1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。○1电源短路:指电流不经过用电器而直接从电源的正极回到负极。电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。导致电路中电流过大，从而烧坏电源或者电流表。这两种情况都是绝对不允许的。○2局部短路:指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。断路电灯不亮，用电器不工作，表明电路中出现断路。断路时电路中无电流通过，该故障可用测电笔查出。短路短路就是指电流没有经过用电器而直接构成通路。发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了第2页共7页C．书桌边的插座与零线断开D．书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。正常情况下，零线与大地之间无电压，火线与大地之间电压是220V。测电笔的氖管只要发光，就表明它接触的是火线。这样可排除选项中的A、D，再根据把台灯插头插入其他插座，台灯能正常发光，可排除B。故选C。例2暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上述故障的原因可能是()A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路点拨：熔丝断了，只可能有两个原因：短路和过载。选项A、C都是电路中出现断路，不会造成熔丝熔断。选项D开关短路，不是电路短路，只会造成开关常闭。选项B中用电器的总功率过大，导致通过熔丝的总电流大于熔丝的熔断电流，使熔丝熔断。答案：B例3小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了（），导致电路中（）过大，引起“跳闸”。点拨：空气开关在电路中发生短路、过载、欠压（电压过低）等异常情况时能自动切断电路。从本题情况看，空气开关“跳闸”只可能是短路引起的。答案：短路；电流例4暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：（1）“超负荷”是指电路中的（）过大（选填“电流”或“电阻”）。（2）使火灾发生的理论依据是（）。（3）请你提出一条预防这种火灾发生应采取什么措施（）。点拨：电线超负荷是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的。物理中为研究问题的方便，一般忽...
