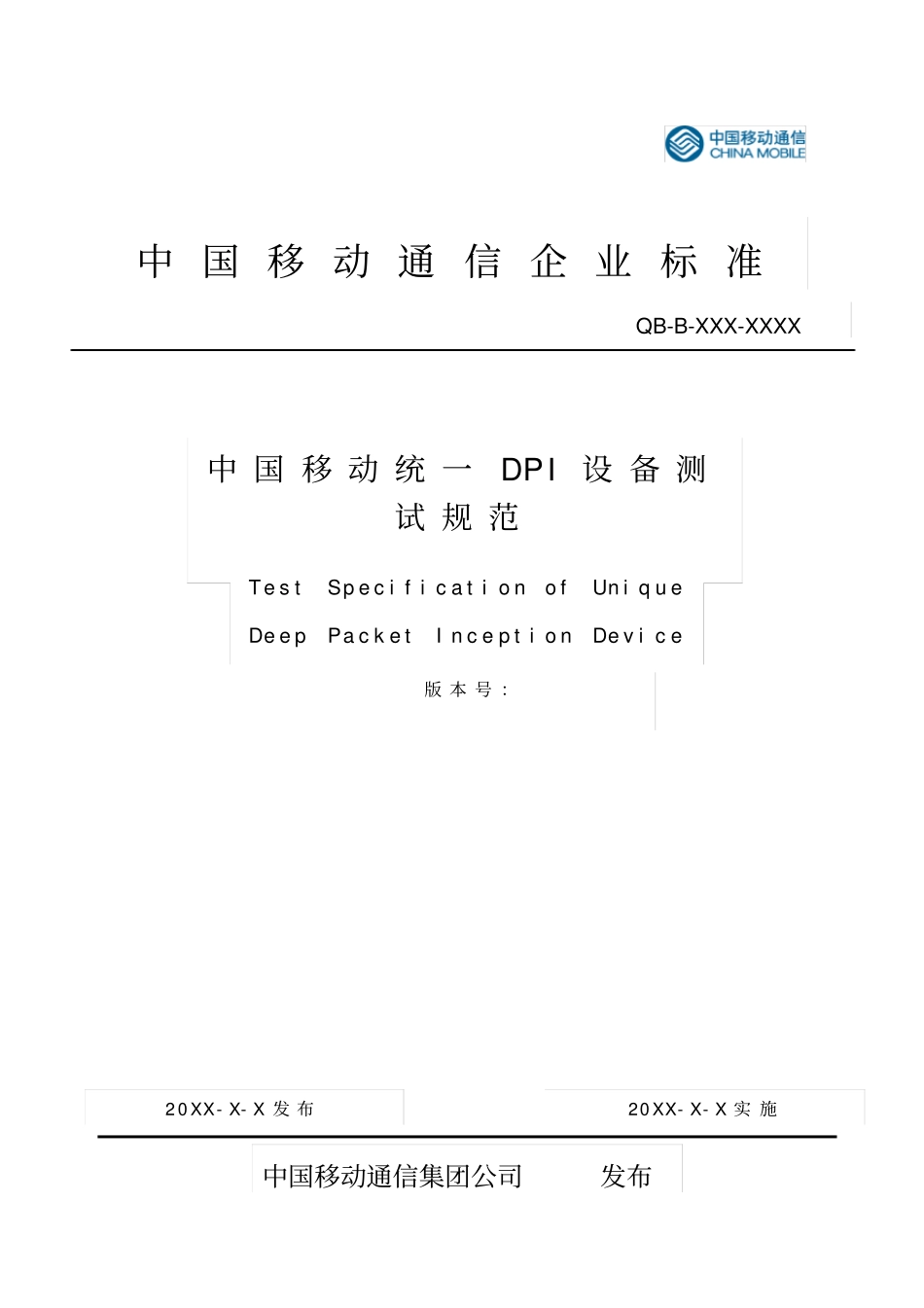

中国移动通信企业标准中国移动统一DPI设备测试规范TestSpecificationofUniqueDeepPacketInceptionDevice版本号：中国移动通信集团公司发布20XX-X-X发布20XX-X-X实施QB-B-XXX-XXXX目录前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出测试要求，是进行测试时所需要遵从的纲领性技术文件。本规范主要包括以下几方面内容：识别功能测试、分析统计功能测试、控制功能测试、复用功能测试、物理接口测试、性能测试等。本规范是统一DPI系列标准之一，该系列规范的结构、名称或预计的名称如下：序号标准编号标准名称[1]QB-X-XXX-XXXX中国移动统一DPI设备技术规范[2]QB-X-XXX-XXXX中国移动统一DPI设备测试规范[3]QB-X-XXX-XXXX中国移动数据流量DPI识别能力规范本标准由中移技﹝2012﹞XXX号印发。本标准由中国移动通信研究院提出，集团公司技术部归口。本标准起草单位：中国移动通信研究院本标准主要起草人：1范围本规范用于测试中国移动网内部署的统一DPI设备的功能和性能。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。序号标准编号标准名称发布单位[1]QB-X-XXX-XXXX中国移动数据流量DPI识别能力规范中国移动通信集团公司[2]QB-X-XXX-XXXX中国移动上网日志留存系统-LTE采集解析设备XDR接口规范中国移动通信集团公司[3]QB-X-XXX-XXXX中国移动手机恶意软件监测系统接口规范中国移动通信集团公司[4]QB-X-XXX-XXXX中国移动上网日志留存系统-数据合成服务器接口规范（PS域LTE分册）中国移动通信集团公司[5]QB-X-XXX-XXXX中国移动上网日志留存系统-Gn采集解析设备规范中国移动通信集团公司[6]QB-X-XXX-XXXX中国移动统一DPI设备技术规范中国移动通信集团公司3术语、定义和缩略语下列术语、定义和缩略语适用于本标准：词语解释DPIDPI（DeepPacketInspection）是一种基于数据包的深度检测技术，针对不同的网络应用层载荷（例如HTTP、DNS等）进行深度检测，通过对报文的有效载荷检测决定其合法性。XDRXDR(XDataRecording)是由CDR(CallDataRecording呼叫数据记录)演变而来的概念。CDR是传统通信网中对通话过程中网络关键信息的记录。XDR是CDR概念的扩展，在本规范中泛指对移动网络、承载网络中数据流量的关键信息记录，即流量日志，以用户会话为单位，一个会话形成一条XDR记录。4测试环境测试可在实验室或现网完成。被测设备为：?统一DPI设备（识别控制模块+分析统计模块）-配置支持监控10*10GE链路的线路接口-配置支持相应的XDR输出的日志输出接口（建议10GE）-配置支持监控1*10GPOS链路的线路接口-配置Bypass设备（针对串接方式）配合测试设备应包括：?FTP服务器（至少一台，用于XDR/统计报表等数据的上传）?数据合成服务器（针对PS侧场景）?分光器?光模块、光纤等5测试说明本测试覆盖《中国移动统一DPI设备技术规范》中所定义的五个场景的DPI设备测试，对于不同场景对应不同的测试例，具体见附件说明。统一DPI设备分为串接设备和并接设备，对于LTE场景采用并接设备进行测试，对于互联网场景采用串接设备进行测试。本测试主要采用统一DPI设备的10GE接口进行（除100GE接口、10GPOS接口相关测试例）。进行流量统计时，对于LTE场景，统计GTP隧道内层IP头开始的流量；对于互联网场景，统计从链路层开始的流量。本测试规范中的IP地址、业务类型、流量配比等参数或配置仅供参考，测试中会根据实际需要进行调整。6测试工具下表中列出了测试使用的设备名称及配置，实际测试中可根据具体的测试项目选用相应设备。序号设备名称设备用途硬件配置软件配置数量1Avalanche2Testcenter7识别功能测试7.1业务识别准确性测试测试项目：业务识别准确性测试测试目的：验证DPI设备对业务的识别能力测试配置：统一DPI设备测试仪表测试步骤：1.测试仪构造一定种类（10种以上）的业务流量，并添加背景流量。2.测试仪模拟至少1000个用户，打流1分钟3.被测设备在...
