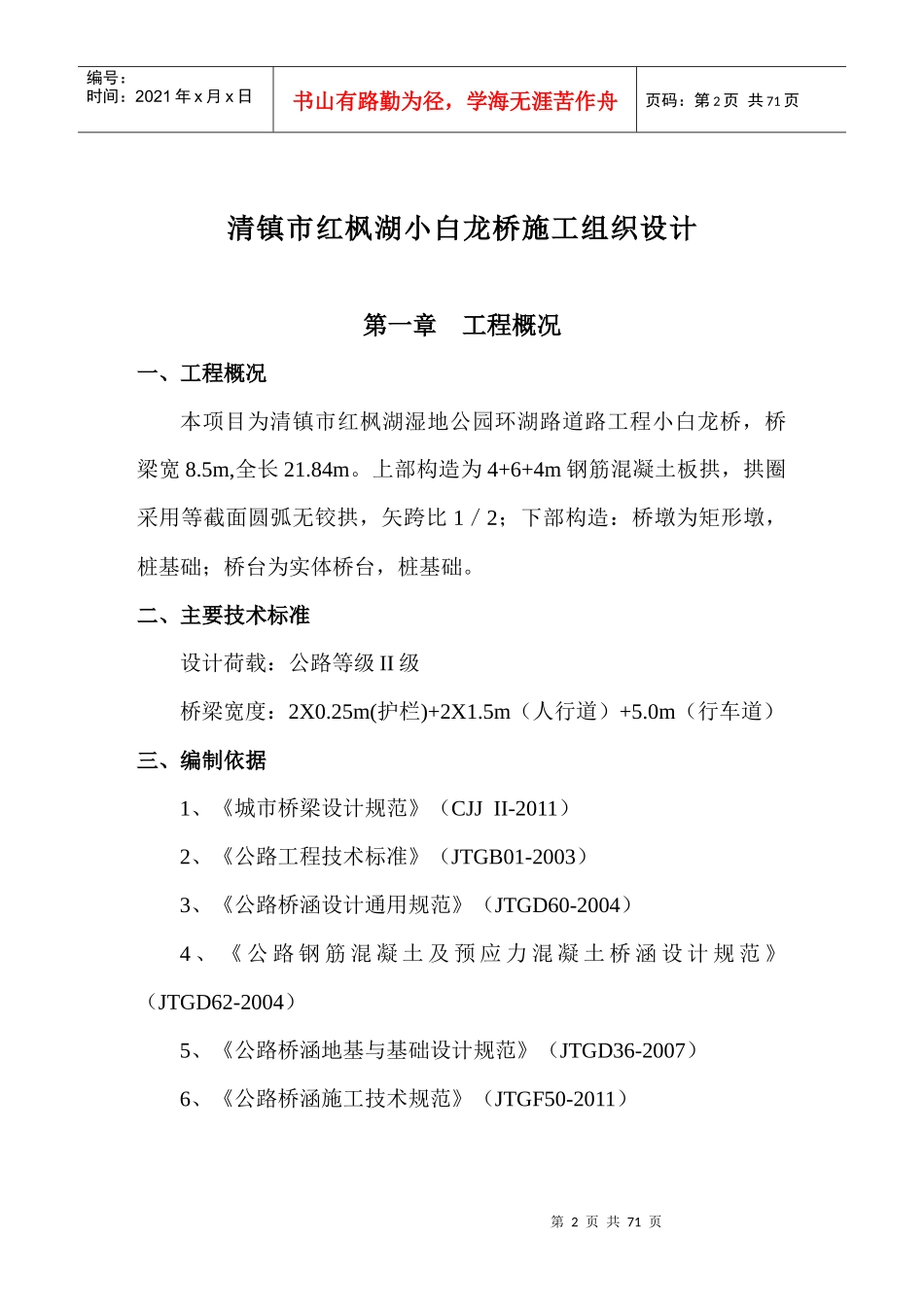

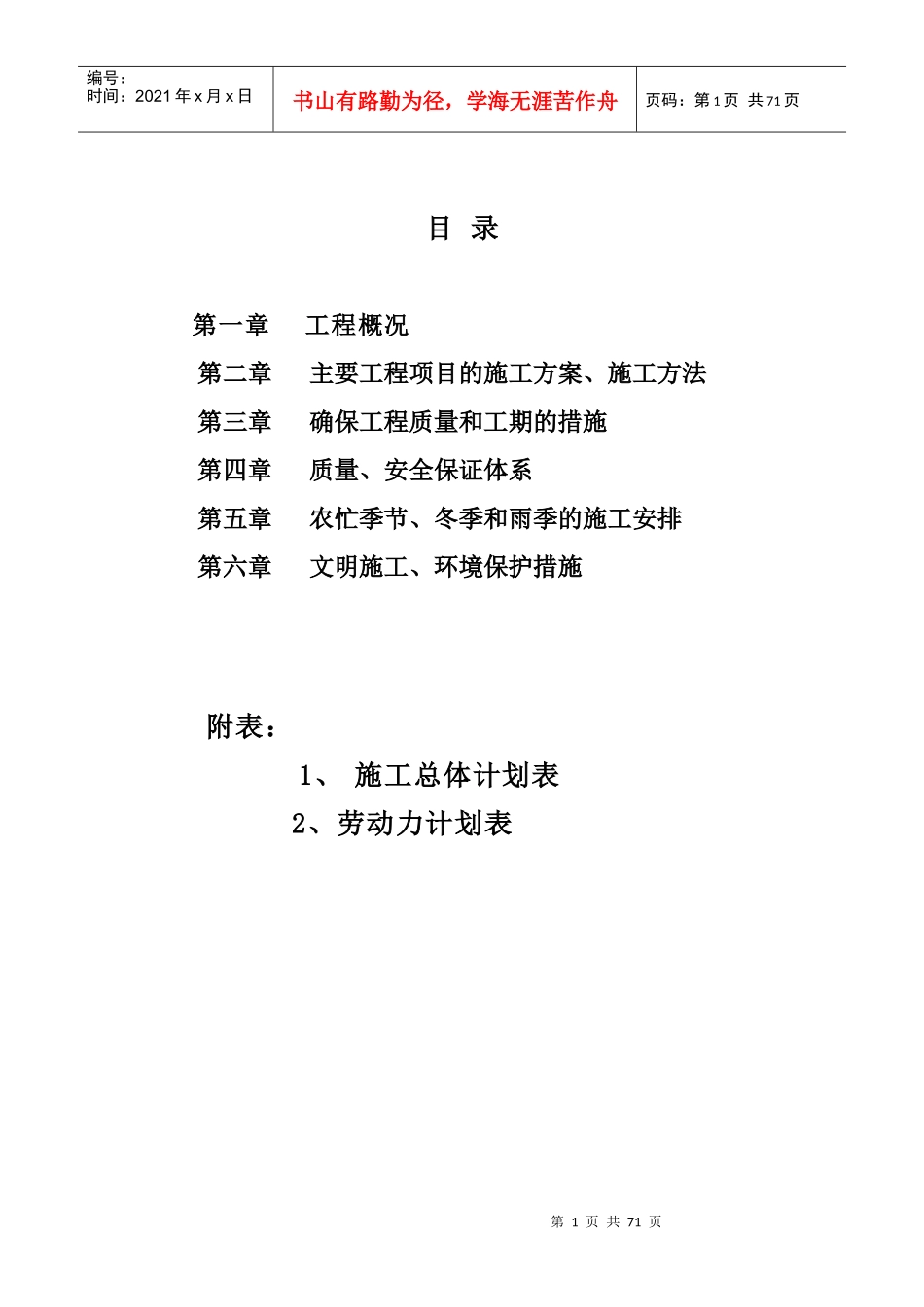

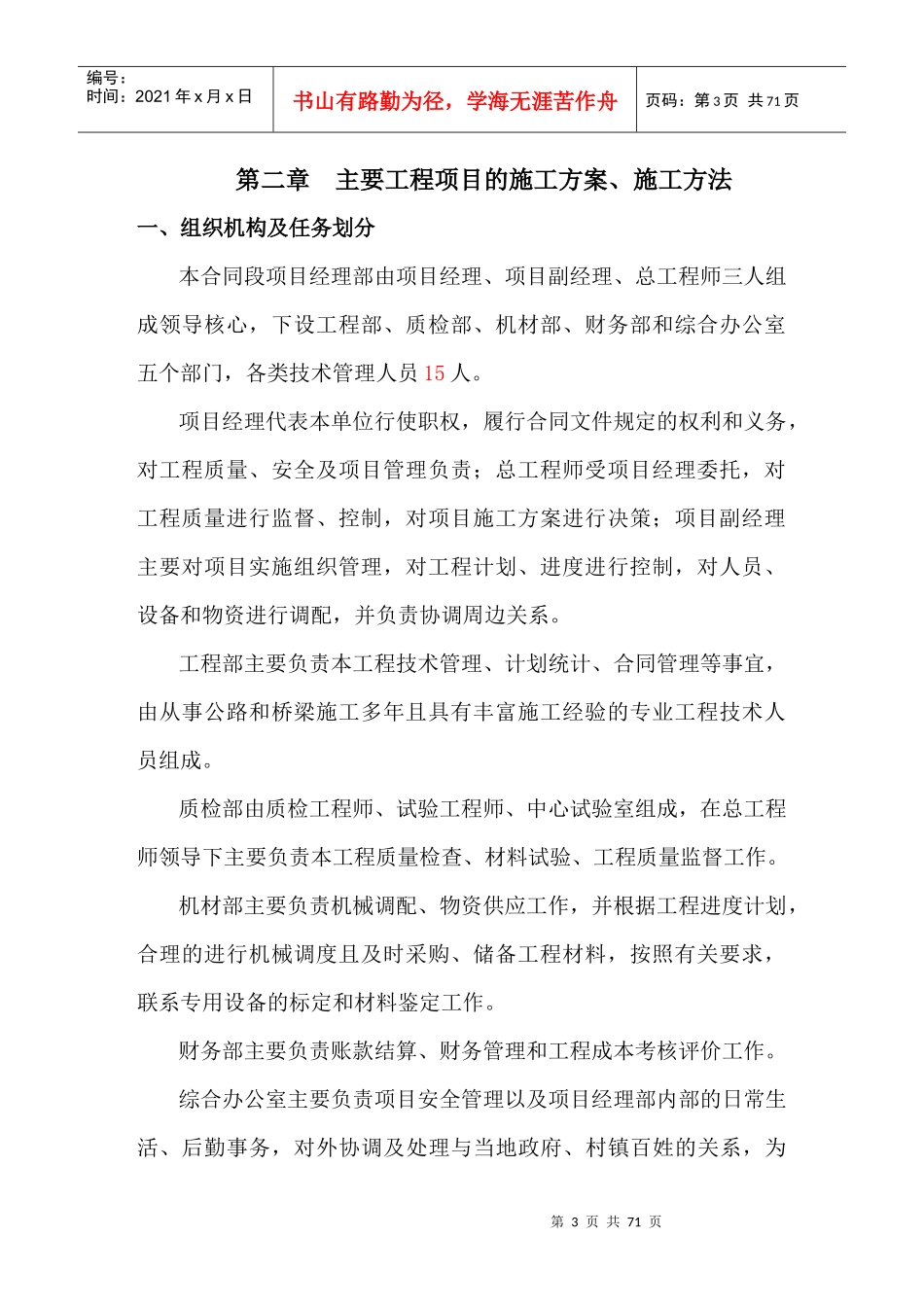

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页目录第一章工程概况第二章主要工程项目的施工方案、施工方法第三章确保工程质量和工期的措施第四章质量、安全保证体系第五章农忙季节、冬季和雨季的施工安排第六章文明施工、环境保护措施附表：1、施工总体计划表2、劳动力计划表第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页清镇市红枫湖小白龙桥施工组织设计第一章工程概况一、工程概况本项目为清镇市红枫湖湿地公园环湖路道路工程小白龙桥，桥梁宽8.5m,全长21.84m。上部构造为4+6+4m钢筋混凝土板拱，拱圈采用等截面圆弧无铰拱，矢跨比1／2；下部构造：桥墩为矩形墩，桩基础；桥台为实体桥台，桩基础。二、主要技术标准设计荷载：公路等级II级桥梁宽度：2X0.25m(护栏)+2X1.5m（人行道）+5.0m（行车道）三、编制依据1、《城市桥梁设计规范》（CJJII-2011）2、《公路工程技术标准》（JTGB01-2003）3、《公路桥涵设计通用规范》（JTGD60-2004）4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）5、《公路桥涵地基与基础设计规范》（JTGD36-2007）6、《公路桥涵施工技术规范》（JTGF50-2011）第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页第二章主要工程项目的施工方案、施工方法一、组织机构及任务划分本合同段项目经理部由项目经理、项目副经理、总工程师三人组成领导核心，下设工程部、质检部、机材部、财务部和综合办公室五个部门，各类技术管理人员15人。项目经理代表本单位行使职权，履行合同文件规定的权利和义务，对工程质量、安全及项目管理负责；总工程师受项目经理委托，对工程质量进行监督、控制，对项目施工方案进行决策；项目副经理主要对项目实施组织管理，对工程计划、进度进行控制，对人员、设备和物资进行调配，并负责协调周边关系。工程部主要负责本工程技术管理、计划统计、合同管理等事宜，由从事公路和桥梁施工多年且具有丰富施工经验的专业工程技术人员组成。质检部由质检工程师、试验工程师、中心试验室组成，在总工程师领导下主要负责本工程质量检查、材料试验、工程质量监督工作。机材部主要负责机械调配、物资供应工作，并根据工程进度计划，合理的进行机械调度且及时采购、储备工程材料，按照有关要求，联系专用设备的标定和材料鉴定工作。财务部主要负责账款结算、财务管理和工程成本考核评价工作。综合办公室主要负责项目安全管理以及项目经理部内部的日常生活、后勤事务，对外协调及处理与当地政府、村镇百姓的关系，为第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页施工创造一个良好的周边环境，以利于工程施工。项目经理部下辖三个桥梁作业队。各施工单位人员、设备及任务安排见下表：人员及任务安排表单位名称工程内容人员备注项目经理部本合同段全面工程管理15桩基施工队挖孔25砼施工队砼浇筑25附属工程施工队桥头接线等工程施工190项目经理部组织框图二、施工临时设施施工场地布置本着“因地制宜、便于管理、方便施工”的原则进项目经理部项目经理项目总工项目副经理工程部质检部财务部综合办公室机财部桥梁施工队第5页共71页第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页行布置。经过现场考察，结合实际情况，同时注意保护施工场地周围的农田、果园、沟渠等建筑和设施。施工现场总体布置见《表5施工总平面布置》。1、施工便道、便桥只需修建合同段进场便道即可满足施工需要，为了保证便道通行能力，定期对施工便道进行养护修补，每天安排专人进行巡视检查，每月安排专人进行修补和养护一次。小坑槽可用泥结碎石填补，大坑槽及松软地段用挖掘机挖除，重新回填土石混合料并用压路机压实。2、施工用水本合同段用水就地打井取用，同时修建蓄水塔，由输水管供应至使用处。3、施工用电接当地电网供电，另备2台250KW、1台120KW发电机组，由项目经理部根据施工情况具体统一调配。4、生产和生活设...
