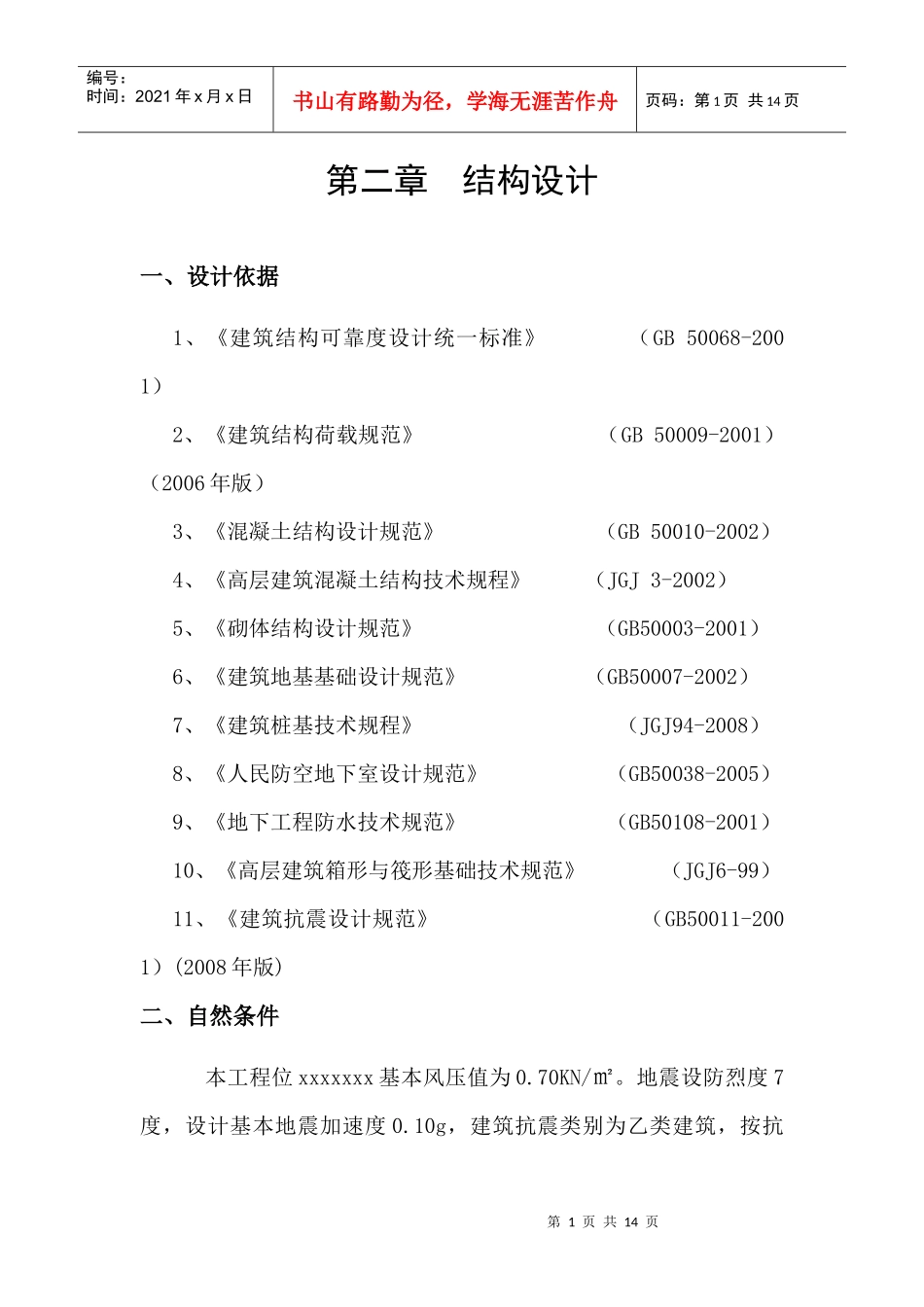

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第二章结构设计一、设计依据1、《建筑结构可靠度设计统一标准》（GB50068-2001）2、《建筑结构荷载规范》（GB50009-2001）（2006年版）3、《混凝土结构设计规范》（GB50010-2002）4、《高层建筑混凝土结构技术规程》（JGJ3-2002）5、《砌体结构设计规范》（GB50003-2001）6、《建筑地基基础设计规范》（GB50007-2002）7、《建筑桩基技术规程》（JGJ94-2008）8、《人民防空地下室设计规范》（GB50038-2005）9、《地下工程防水技术规范》（GB50108-2001）10、《高层建筑箱形与筏形基础技术规范》（JGJ6-99）11、《建筑抗震设计规范》（GB50011-2001）(2008年版)二、自然条件本工程位xxxxxxx基本风压值为0.70KN/㎡。地震设防烈度7度，设计基本地震加速度0.10g，建筑抗震类别为乙类建筑，按抗第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页震设计。工程结构安全等级为二级，设计使用年限为50年。三、结构计算1、恒载：楼面及屋面恒载按实际计算。2、楼层活载：住宅厅、卧室、楼梯、走廊：2.0KN/㎡阳台2.5KN/㎡住宅厨房、卫生间2.0KN/㎡灵活隔断0.5KN/㎡上人屋面2.0KN/㎡不上人屋面0.5KN/㎡物业管理、商店等3.5KN/㎡设备机房7.0KN/㎡3、地下室人防设计核爆动荷载等效静荷载标准值：地下室顶板60KN/㎡地下室底版25KN/㎡地下室外墙55KN/㎡出入口临空墙130KN/㎡直接受核爆冲击作用的门框墙200KN/㎡与普通地下室相邻的隔墙70KN/㎡与普通地下室相邻的门框墙140KN/㎡四、主要结构材料第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1、砌体：填充墙在0.000以下采用Mu10实心页岩砖，Mu10水泥砂浆砌筑；0.000以上采用Mu7.5混凝土空心砌块或加气混凝土砌块，M7.5混合砂浆砌筑。2、混泥土强度等级：地下室部分（梁、板、柱、墙）：C35，地下室底版和外墙抗渗等级为P6，地下室垫层混凝土为C15，其余垫层为C10。联排、多层（梁、板、柱、墙）：C20~C25.小高层（梁、板、柱、墙）：C25~C30.3、钢筋：HPB235；HRB335；HRB400.五、结构选型1、小高层、多层、联排建筑采用框架结构。六、基础选型根据业主提供地质勘探报告，再确定基础形式。第三章给水排水设计一、设计依据《室外给水设计规范》GBJ50013-2006《室外排水设计规范》GBJ50014-2006《建筑给水排水设计规范》GB50015-2003第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页《建筑设计防火规范》GB50016-2006《建筑灭火器配置设计规范》GB50140-2005建筑专业提供的设计图甲方提供的情况二、设计范围室内、外给排水及消防设计三、水源采用市政给水水源，计量采用一户一表制，水表设在室外水表井内。高层的高区采用无负压给水设备供水，二次给水为内部计量。四、排水系统排水系统采用合流制，生活污水经化粪池处理后，向北排至市政污水管网。五、管材室内给水管道采用PP-R管，热熔连接。室内排水管采用UPVC管。室外给水管采用PE管。室外排水管及雨水管采用混凝土管。六、设计用水量第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页设计用水量表序号用水名称用水单位（人）用水标准（h）用水时间（h）时变化系数（K）最高时用量（m3/h）平均时（m3/h）最高时（m3/h）最高日（m3/h）1住宅1721150L/人·d242.59.724.22332营业。物管4243m28L/m2·d122.00.020.07343绿化用水8982m22L/m2一次184合计285注：（1）住宅：534户（2）本工程未预见用水量按用水量的10%计算本工程最高日用水量314m3/d,最高时用水量25m3/h。七、节能（1）尽量采用市政给水直接供水。（2）本工程设置太阳能热水系统（3）大便器一次冲水量小于6升。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页第四章电气设计说明一、设计范围（1）变、配电系统；（2）照明配电系统；（3）防雷接地系统；（4）电话系统；（5）有线电视系统；（6）宽...
