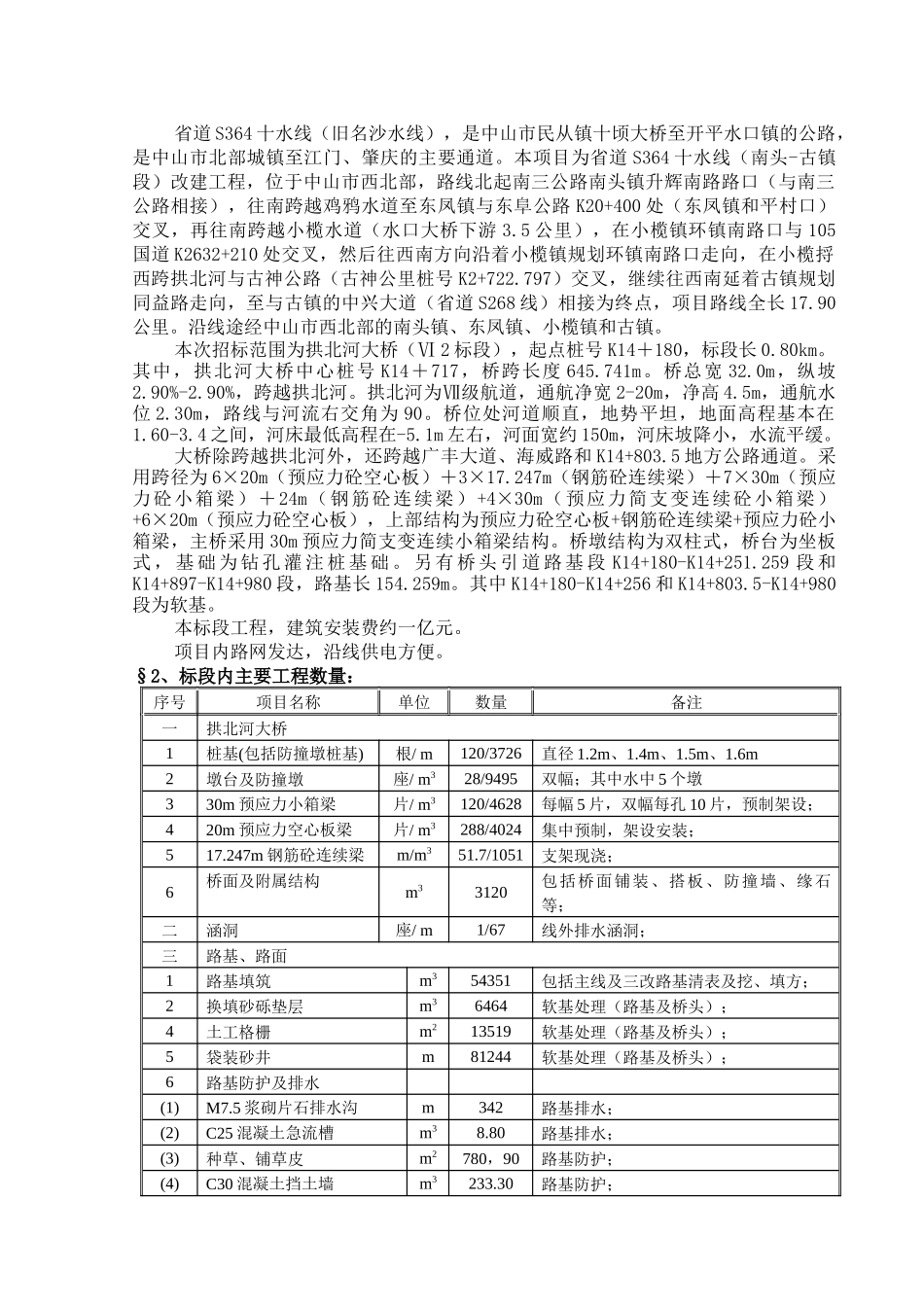

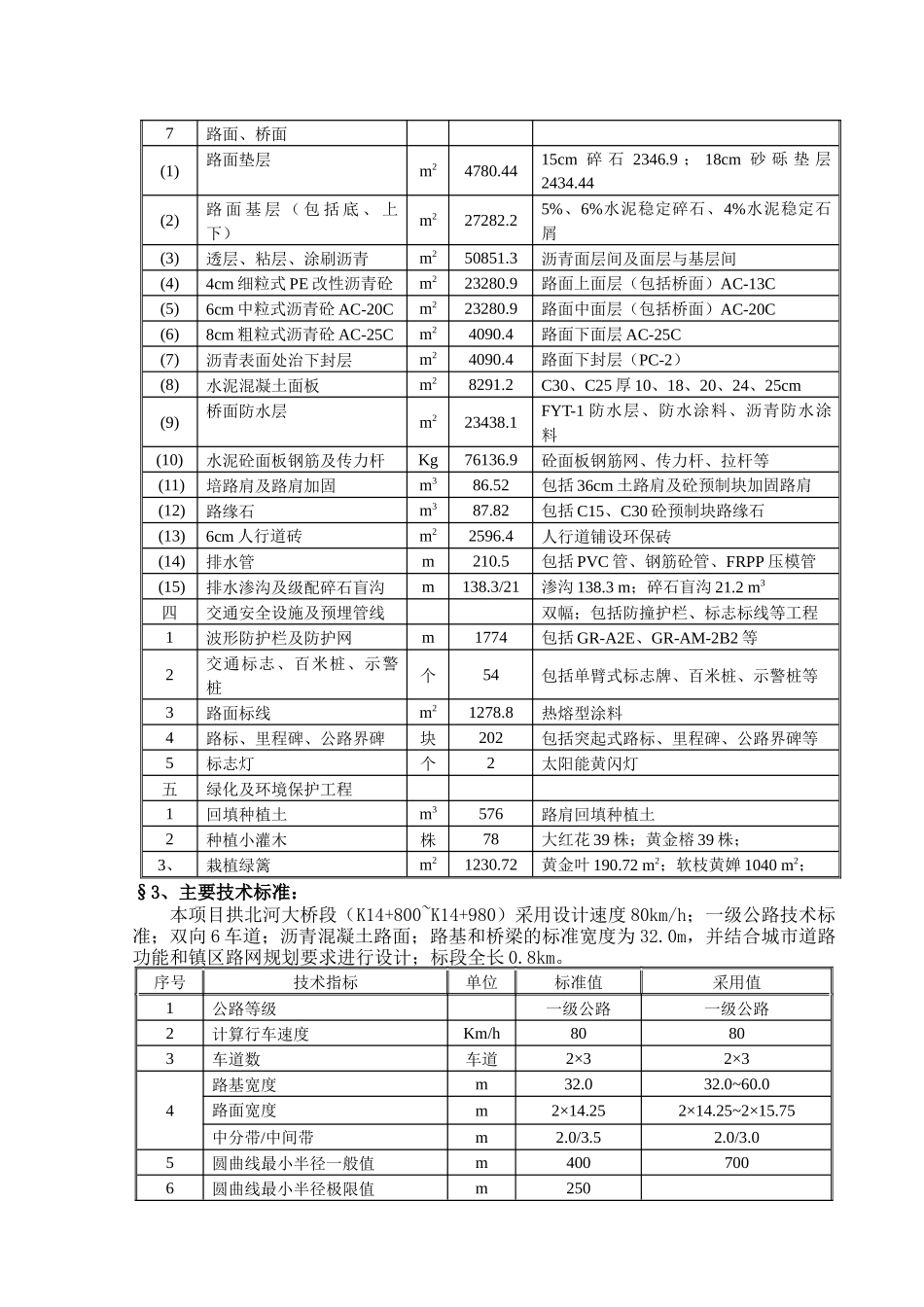

六、施工组织设计第一章工程项目总体概述第二章施工进度计划和各阶段进度保证措施第三章劳动力投入计划及保证措施第四章施工资源投入、进场计划及保证措施第五章施工总平面布置及说明第六章对关键施工技术、工艺及工程项目实施的重点、难点的分析及解决方案第七章工程质量保证措施第八章安全、文明施工及环保保证措施第九章进度保证措施第十章突发事件的处理和保障措施第十一章冬季、雨季、酷暑等恶劣气候条件下的施工安排第十二章其他应说明的事项附表一项目管理机构组成表附表二投入的主要机械设备表附表三拟配备本标段的试验和检测仪器设备表附表四劳动力计划表附表五计划开、竣工日期和施工进度网络图附表六施工总平面图附表七临时用地表第一章工程项目总体概述§1、工程范围：省道S364十水线（旧名沙水线），是中山市民从镇十顷大桥至开平水口镇的公路，是中山市北部城镇至江门、肇庆的主要通道。本项目为省道S364十水线（南头-古镇段）改建工程，位于中山市西北部，路线北起南三公路南头镇升辉南路路口（与南三公路相接），往南跨越鸡鸦水道至东凤镇与东阜公路K20+400处（东凤镇和平村口）交叉，再往南跨越小榄水道（水口大桥下游3.5公里），在小榄镇环镇南路口与105国道K2632+210处交叉，然后往西南方向沿着小榄镇规划环镇南路口走向，在小榄捋西跨拱北河与古神公路（古神公里桩号K2+722.797）交叉，继续往西南延着古镇规划同益路走向，至与古镇的中兴大道（省道S268线）相接为终点，项目路线全长17.90公里。沿线途经中山市西北部的南头镇、东凤镇、小榄镇和古镇。本次招标范围为拱北河大桥（Ⅵ2标段），起点桩号K14＋180，标段长0.80km。其中，拱北河大桥中心桩号K14＋717，桥跨长度645.741m。桥总宽32.0m，纵坡2.90%-2.90%，跨越拱北河。拱北河为Ⅶ级航道，通航净宽2-20m，净高4.5m，通航水位2.30m，路线与河流右交角为90。桥位处河道顺直，地势平坦，地面高程基本在1.60-3.4之间，河床最低高程在-5.1m左右，河面宽约150m，河床坡降小，水流平缓。大桥除跨越拱北河外，还跨越广丰大道、海威路和K14+803.5地方公路通道。采用跨径为6×20m（预应力砼空心板）＋3×17.247m（钢筋砼连续梁）＋7×30m（预应力砼小箱梁）＋24m（钢筋砼连续梁）+4×30m（预应力简支变连续砼小箱梁）+6×20m（预应力砼空心板），上部结构为预应力砼空心板+钢筋砼连续梁+预应力砼小箱梁，主桥采用30m预应力简支变连续小箱梁结构。桥墩结构为双柱式，桥台为坐板式，基础为钻孔灌注桩基础。另有桥头引道路基段K14+180-K14+251.259段和K14+897-K14+980段，路基长154.259m。其中K14+180-K14+256和K14+803.5-K14+980段为软基。本标段工程，建筑安装费约一亿元。项目内路网发达，沿线供电方便。§2、标段内主要工程数量：序号项目名称单位数量备注一拱北河大桥1桩基(包括防撞墩桩基)根/m120/3726直径1.2m、1.4m、1.5m、1.6m2墩台及防撞墩座/m328/9495双幅；其中水中5个墩330m预应力小箱梁片/m3120/4628每幅5片，双幅每孔10片，预制架设；420m预应力空心板梁片/m3288/4024集中预制，架设安装；517.247m钢筋砼连续梁m/m351.7/1051支架现浇；6桥面及附属结构m33120包括桥面铺装、搭板、防撞墙、缘石等；二涵洞座/m1/67线外排水涵洞；三路基、路面1路基填筑m354351包括主线及三改路基清表及挖、填方；2换填砂砾垫层m36464软基处理（路基及桥头）；4土工格栅m213519软基处理（路基及桥头）；5袋装砂井m81244软基处理（路基及桥头）；6路基防护及排水(1)M7.5浆砌片石排水沟m342路基排水；(2)C25混凝土急流槽m38.80路基排水；(3)种草、铺草皮m2780，90路基防护；(4)C30混凝土挡土墙m3233.30路基防护；7路面、桥面(1)路面垫层m24780.4415cm碎石2346.9；18cm砂砾垫层2434.44(2)路面基层（包括底、上下）m227282.25%、6%水泥稳定碎石、4%水泥稳定石屑(3)透层、粘层、涂刷沥青m250851.3沥青面层间及面层与基层间(4)4cm细粒式PE改性沥青砼m223280.9路面上面层（包括桥面）AC-13C(5)6cm中粒式沥青砼AC-20Cm223280.9路面中面层（包括桥面）AC-20C(6)8cm粗粒式沥青砼AC-25Cm24090.4路面下面层AC-25C(7)沥青表面处治下封层...
