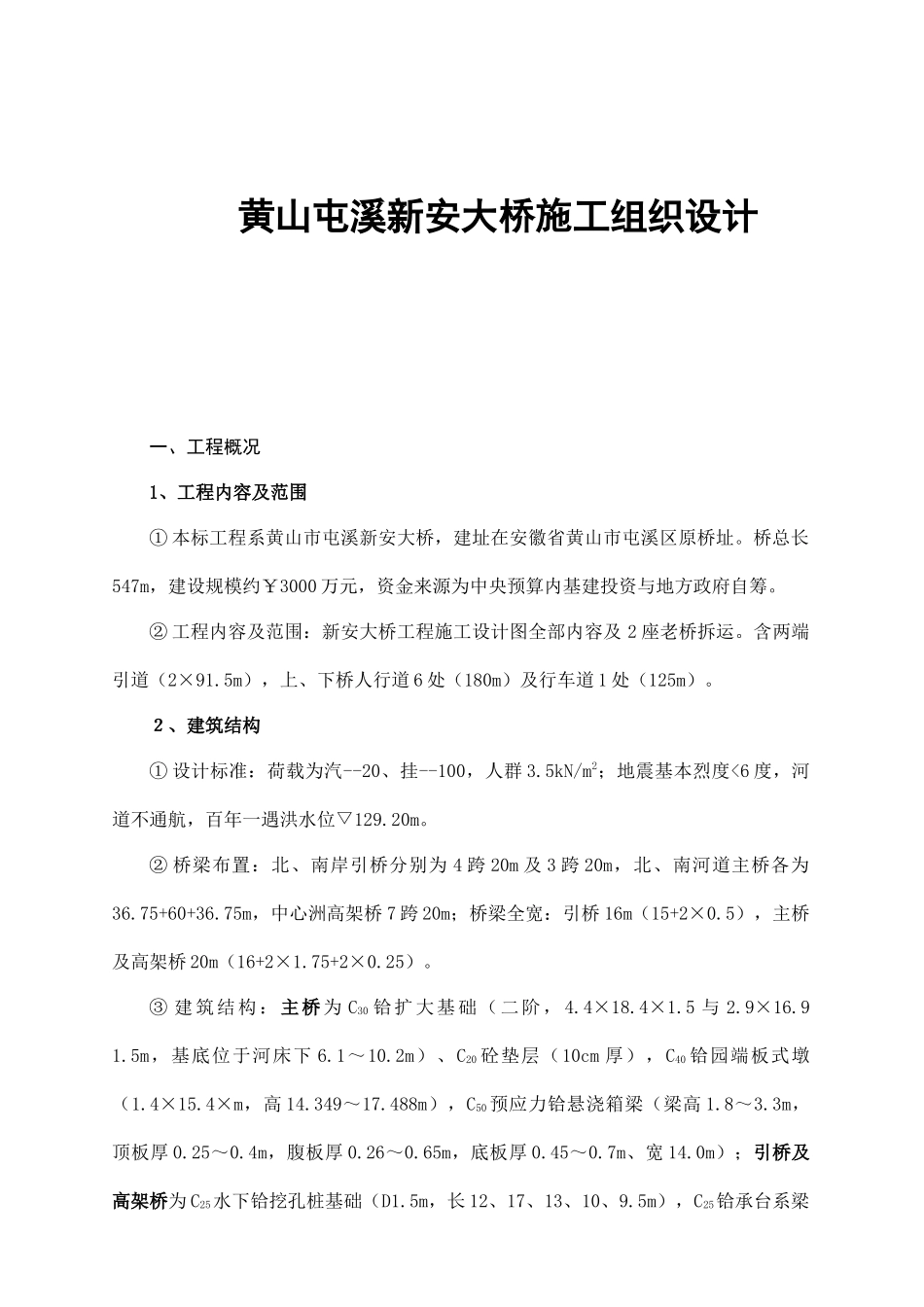

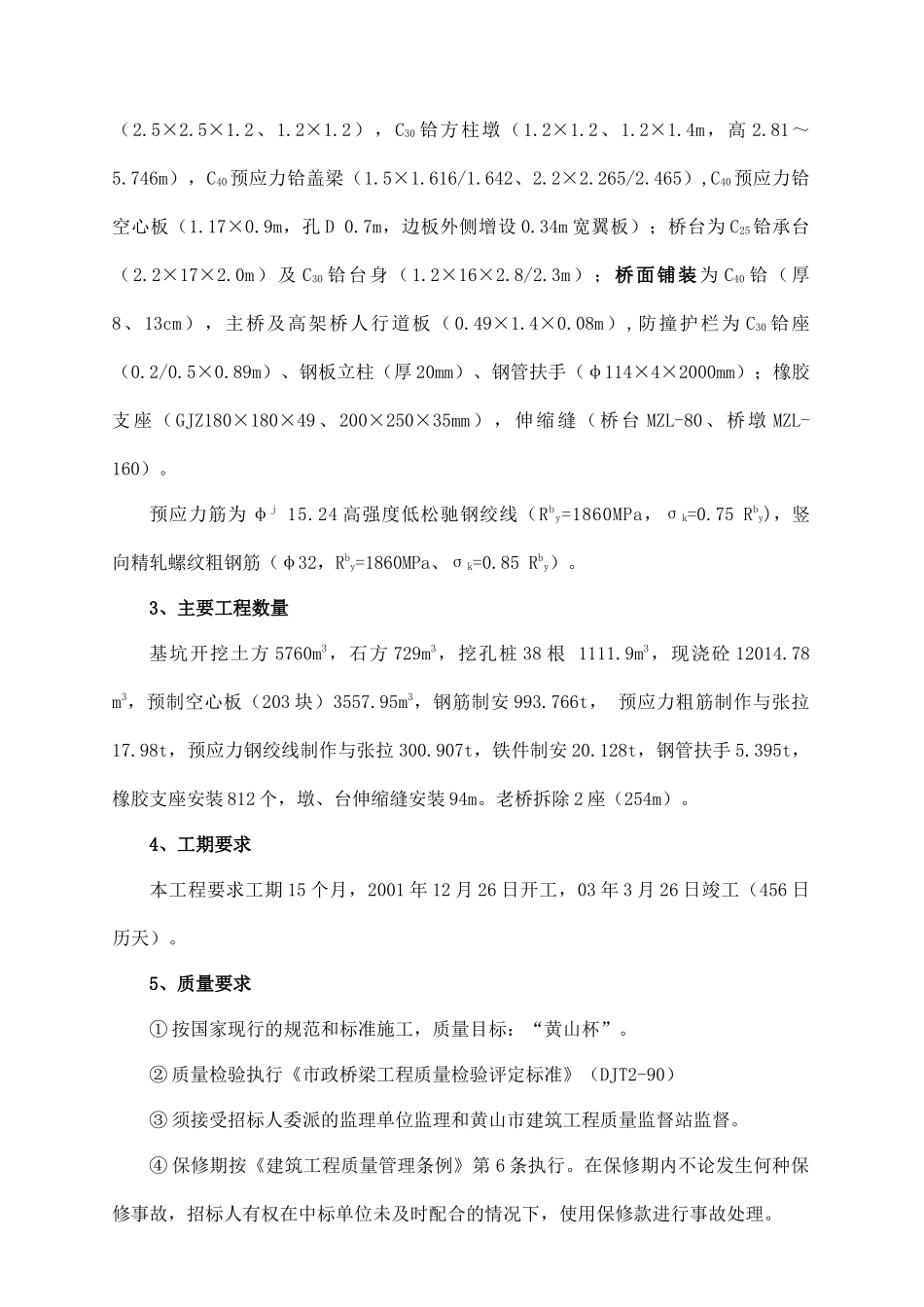

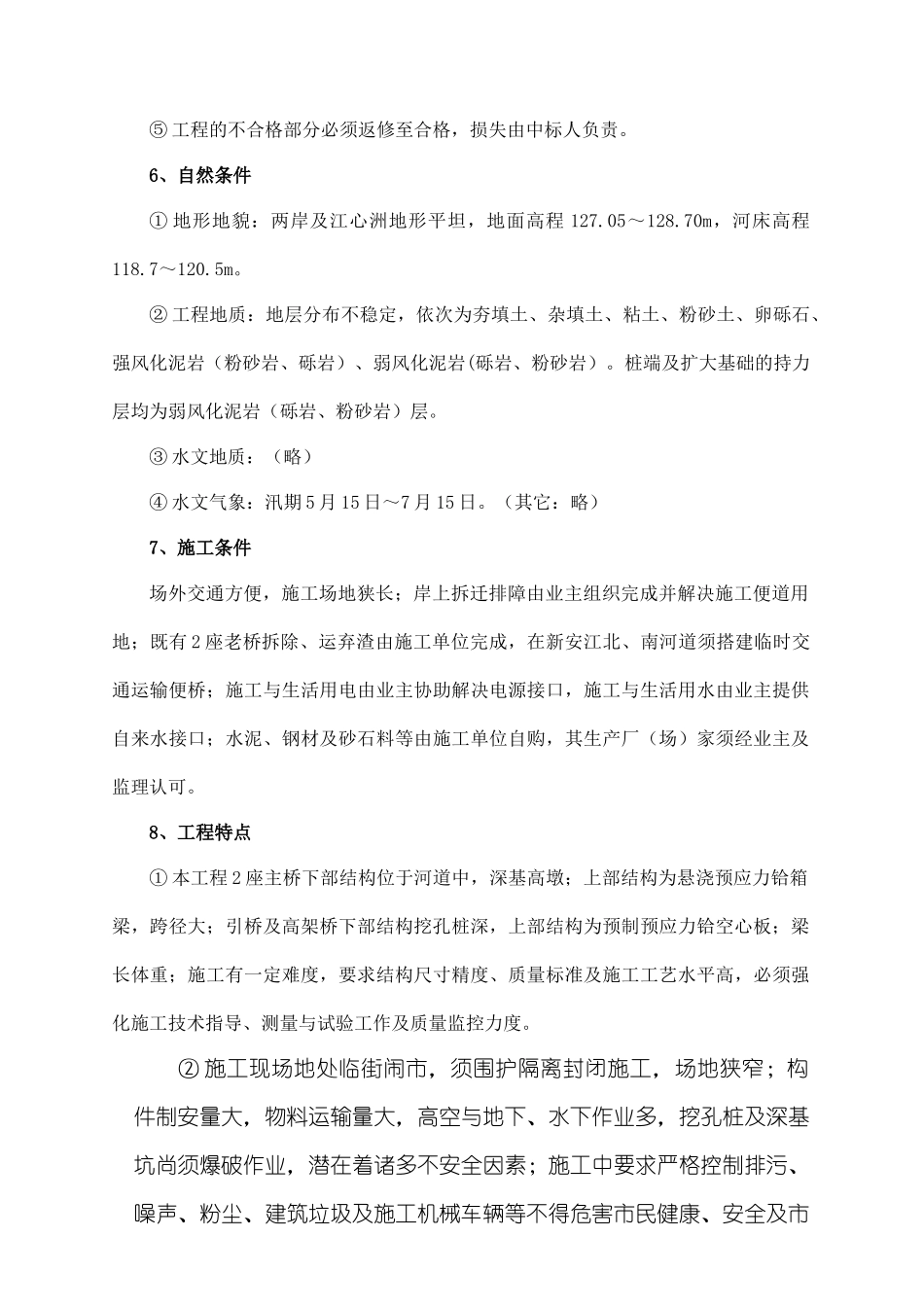

黄山屯溪新安大桥施工组织设计一、工程概况1、工程内容及范围①本标工程系黄山市屯溪新安大桥，建址在安徽省黄山市屯溪区原桥址。桥总长547m，建设规模约￥3000万元，资金来源为中央预算内基建投资与地方政府自筹。②工程内容及范围：新安大桥工程施工设计图全部内容及2座老桥拆运。含两端引道（2×91.5m），上、下桥人行道6处（180m）及行车道1处（125m）。２、建筑结构①设计标准：荷载为汽--20、挂--100，人群3.5kN/m2；地震基本烈度<6度，河道不通航，百年一遇洪水位▽129.20m。②桥梁布置：北、南岸引桥分别为4跨20m及3跨20m，北、南河道主桥各为36.75+60+36.75m，中心洲高架桥7跨20m；桥梁全宽：引桥16m（15+2×0.5），主桥及高架桥20m（16+2×1.75+2×0.25）。③建筑结构：主桥为C30铪扩大基础（二阶，4.4×18.4×1.5与2.9×16.91.5m，基底位于河床下6.1～10.2m）、C20砼垫层（10cm厚），C40铪园端板式墩（1.4×15.4×m，高14.349～17.488m），C50预应力铪悬浇箱梁（梁高1.8～3.3m，顶板厚0.25～0.4m，腹板厚0.26～0.65m，底板厚0.45～0.7m、宽14.0m）；引桥及高架桥为C25水下铪挖孔桩基础（D1.5m，长12、17、13、10、9.5m），C25铪承台系梁（2.5×2.5×1.2、1.2×1.2），C30铪方柱墩（1.2×1.2、1.2×1.4m，高2.81～5.746m），C40预应力铪盖梁（1.5×1.616/1.642、2.2×2.265/2.465）,C40预应力铪空心板（1.17×0.9m，孔D0.7m，边板外侧增设0.34m宽翼板）；桥台为C25铪承台（2.2×17×2.0m）及C30铪台身（1.2×16×2.8/2.3m）；桥面铺装为C40铪（厚8、13cm），主桥及高架桥人行道板（0.49×1.4×0.08m）,防撞护栏为C30铪座（0.2/0.5×0.89m）、钢板立柱（厚20mm）、钢管扶手（φ114×4×2000mm）；橡胶支座（GJZ180×180×49、200×250×35mm），伸缩缝（桥台MZL-80、桥墩MZL-160）。预应力筋为φj15.24高强度低松驰钢绞线（Rby=1860MPa，σk=0.75Rby)，竖向精轧螺纹粗钢筋（φ32，Rby=1860MPa、σk=0.85Rby）。3、主要工程数量基坑开挖土方5760m3，石方729m3，挖孔桩38根1111.9m3，现浇砼12014.78m3，预制空心板（203块）3557.95m3，钢筋制安993.766t，预应力粗筋制作与张拉17.98t，预应力钢绞线制作与张拉300.907t，铁件制安20.128t，钢管扶手5.395t，橡胶支座安装812个，墩、台伸缩缝安装94m。老桥拆除2座（254m）。4、工期要求本工程要求工期15个月，2001年12月26日开工，03年3月26日竣工（456日历天）。5、质量要求①按国家现行的规范和标准施工，质量目标：“黄山杯”。②质量检验执行《市政桥梁工程质量检验评定标准》（DJT2-90）③须接受招标人委派的监理单位监理和黄山市建筑工程质量监督站监督。④保修期按《建筑工程质量管理条例》第6条执行。在保修期内不论发生何种保修事故，招标人有权在中标单位未及时配合的情况下，使用保修款进行事故处理。⑤工程的不合格部分必须返修至合格，损失由中标人负责。6、自然条件①地形地貌：两岸及江心洲地形平坦，地面高程127.05～128.70m，河床高程118.7～120.5m。②工程地质：地层分布不稳定，依次为夯填土、杂填土、粘土、粉砂土、卵砾石、强风化泥岩（粉砂岩、砾岩）、弱风化泥岩(砾岩、粉砂岩）。桩端及扩大基础的持力层均为弱风化泥岩（砾岩、粉砂岩）层。③水文地质：（略）④水文气象：汛期5月15日～7月15日。（其它：略）7、施工条件场外交通方便，施工场地狭长；岸上拆迁排障由业主组织完成并解决施工便道用地；既有2座老桥拆除、运弃渣由施工单位完成，在新安江北、南河道须搭建临时交通运输便桥；施工与生活用电由业主协助解决电源接口，施工与生活用水由业主提供自来水接口；水泥、钢材及砂石料等由施工单位自购，其生产厂（场）家须经业主及监理认可。8、工程特点①本工程2座主桥下部结构位于河道中，深基高墩；上部结构为悬浇预应力铪箱梁，跨径大；引桥及高架桥下部结构挖孔桩深，上部结构为预制预应力铪空心板；梁长体重；施工有一定难度，要求结构尺寸精度、质量标准及施工工艺水平高，必须强化施工技术指导、测量与试验工作及质量监控力度。②施工现场地处临街闹市，须围护隔离封闭施工，场地狭窄；构件...
