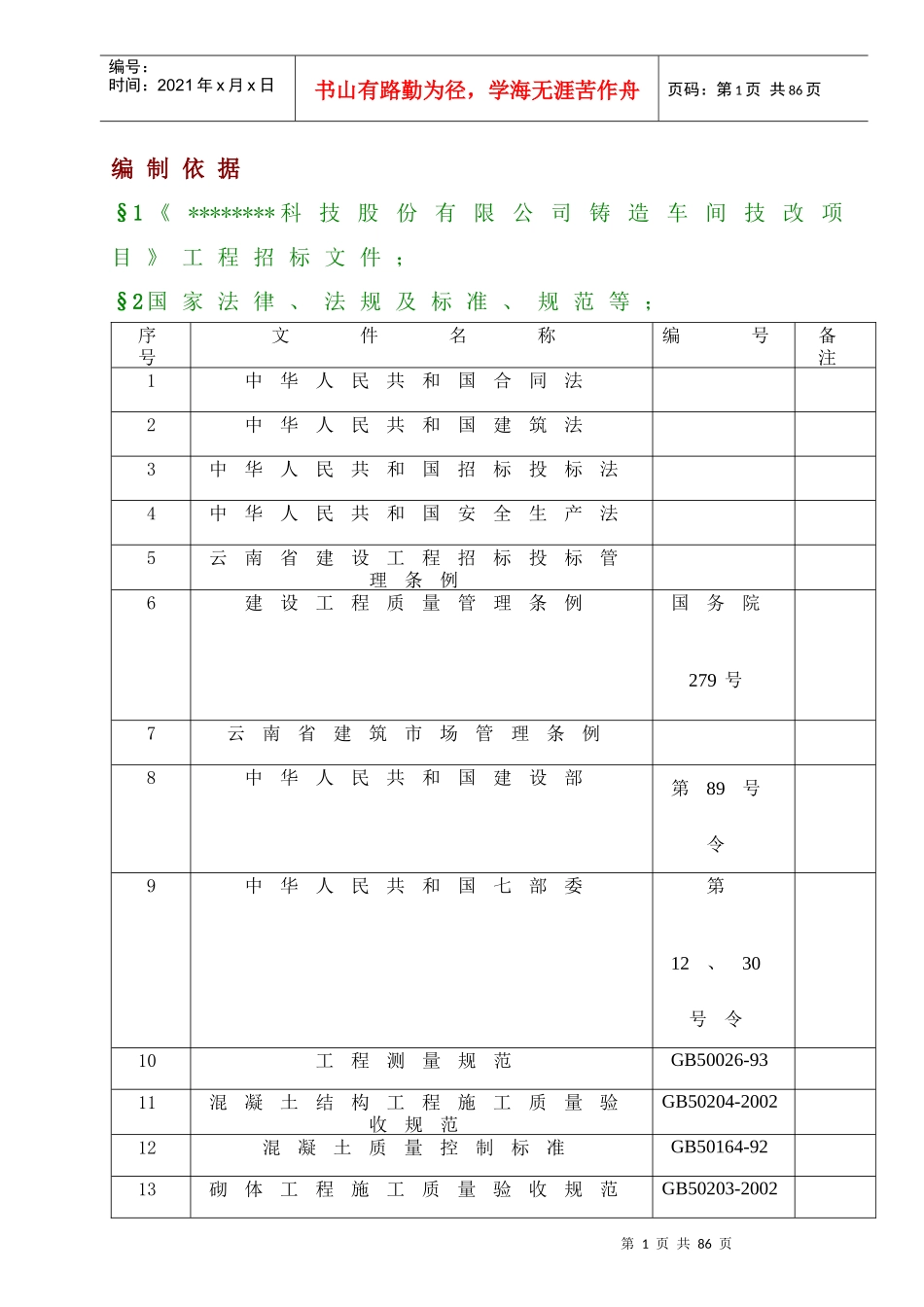

第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共86页编制依据§1《********科技股份有限公司铸造车间技改项目》工程招标文件；§2国家法律、法规及标准、规范等；序号文件名称编号备注1中华人民共和国合同法2中华人民共和国建筑法3中华人民共和国招标投标法4中华人民共和国安全生产法5云南省建设工程招标投标管理条例6建设工程质量管理条例国务院279号7云南省建筑市场管理条例8中华人民共和国建设部第89号令9中华人民共和国七部委第12、30号令10工程测量规范GB50026-9311混凝土结构工程施工质量验收规范GB50204-200212混凝土质量控制标准GB50164-9213砌体工程施工质量验收规范GB50203-2002第2页共86页第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页14建筑工程施工质量验收统一标准GB50300-200115钢结构工程施工及验收规范GB50205-200116钢结构工程质量检验评定标准GB50221-9517建筑钢结构焊接规程JGJ81-9118钢焊缝手工超声波探伤和探伤结果的分级GB11345-8919钢结构高强螺栓连接设计施工感及验收规范JBJ82-9120冷弯薄壁型钢结构技术规范GBJ18-87§3本公司质量、环境、职业健康安全管理体系相关文件。第一部分工程概况本工程为********科技股份有限公司铸造车间技改项目，工程位于************号，********设计研究院设计；本建筑由27米跨和18米跨组成，为钢结构厂房。分别由修包区、中大件造型、砂处理工段、低压配电室、铁料配料区、冲天炉作业区、鼓风机室、高压室、电气室、变压器室、控制室、砂型实验室、机修房以及岔处理除尘区等组成。车间为丁类生产车间，耐火等级二级，建筑总面积约4050m2。第1章建筑概况本工程由修包区、中大件造型、砂处理工段、第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页低压配电室、铁料配料区、冲天炉作业区、鼓风机室、高压室、电气室、变压器室、控制室、砂型实验室、机修房以及岔处理除尘区等组成。建筑生产类别为丁类，耐火等级为二级，屋面防水等级Ⅱ级，采光等级为Ⅱ级，设计使用年限为50年，卫生级别为4级。本工程抗震设防烈度为8度（0.20g）。场地类别Ⅱ类，基础采用端承摩擦型钻孔灌注桩承台基础，桩孔成型后必须清除孔底沉渣，清孔后沉渣厚度不大于100mm。第2章钢结构概况§1钢材1.1Q235B钢。屈服强度：fy≥235N/mm2；抗拉强度：fy≥235N/mm2伸长率：δ5≥26％；含碳量：≤0.20％；冲击力:≥27J。含硫量：≤0.045％；含磷量：≤0.045％；1.2屋面及墙面檀条采用冷弯薄壁型钢Q235B,其屈服强度fy≥235N/mm2,热镀锌。1.3钢材的化学成份和力学性能应符合GB/T1591-94、GB/T700-88及有关标准的要求。§2螺栓2.1高强度螺栓采用性能等级10.9级的大六角头螺第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页栓。材质为：螺母及垫圈采用45号钢。高强度螺栓应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》GB/T1228～1231-91。高强度螺栓采用的钢材应符合《合金结构钢技术条件》GB3077-88及《优质碳素结构钢技术条件》GB699-88的规定。高强度螺栓的施工应符合《钢结构高强度螺栓连接的设计、施工及验收规程》。2.2普通螺栓C级采用Q235B，要求按《六角头螺栓-C级》GB/T5780-86，采用的钢材应符合《碳素结构钢》GB/T700-88的规定。2.3柱脚锚栓采用Q235。2.4高强度螺栓孔应采用钻成孔，孔径为高强度螺栓公称直径加2.0mm。普通螺栓为螺栓公称直径加1.0mm。柱脚底板和锚栓支承托座顶板的锚栓孔径为锚栓直径加5mm。锚栓垫板的锚栓孔径为锚栓直径加2mm。§3焊接材料3.1主钢结构手工焊时，采用E43型焊条，应符合《低合金钢焊条》GB/T5118-95的要求。自动焊接或半自动焊接时采用的焊丝和焊剂，应与主体金属的强度相匹配，焊丝应符合现行标准《熔化焊用钢丝》GB/T14957-94的规定。焊剂应符合GB/T5293-99的规定。第5页共86页第4页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共86页3.2柱间支撑、屋面支撑、檩条等手工焊时，采用E...
