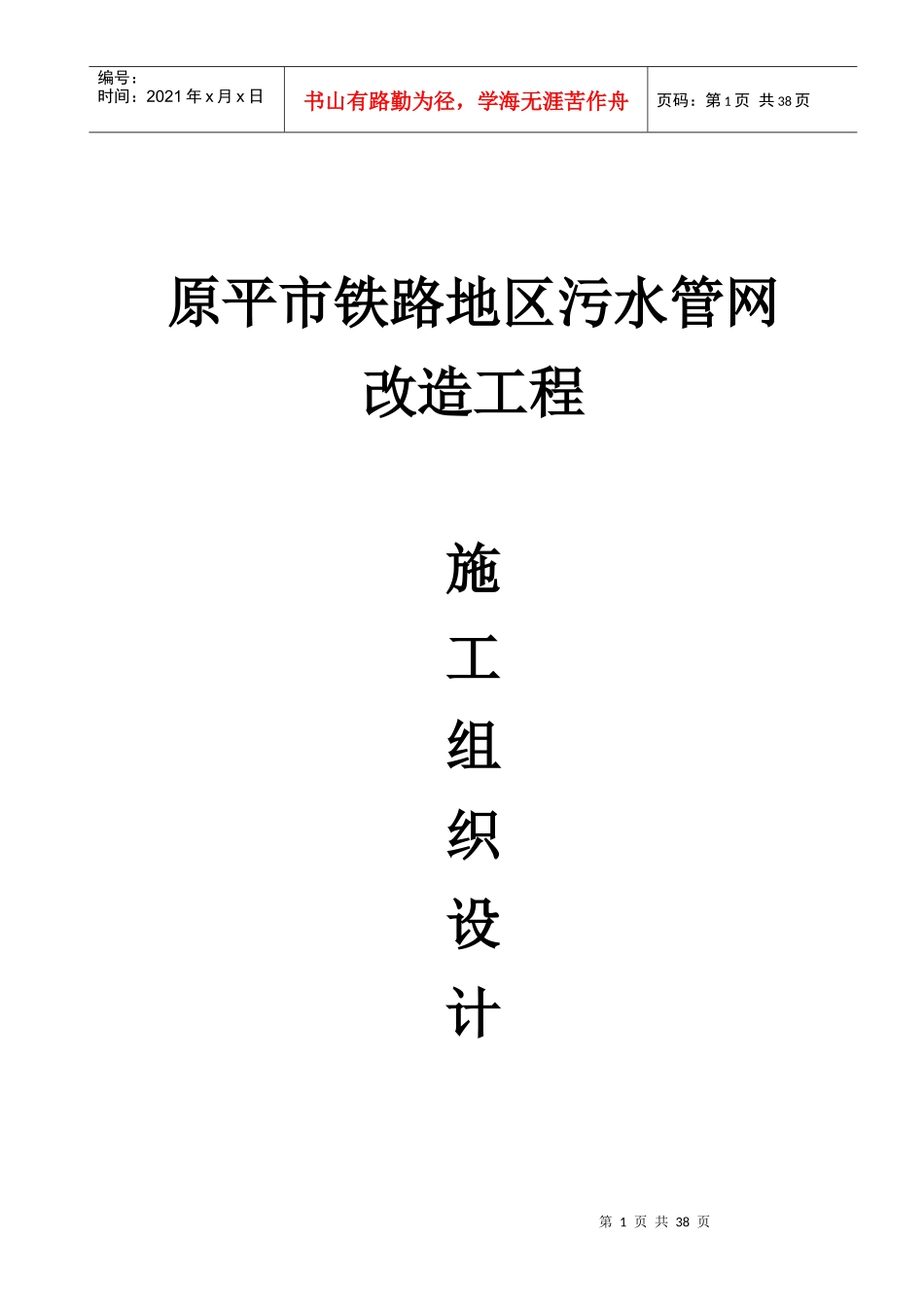

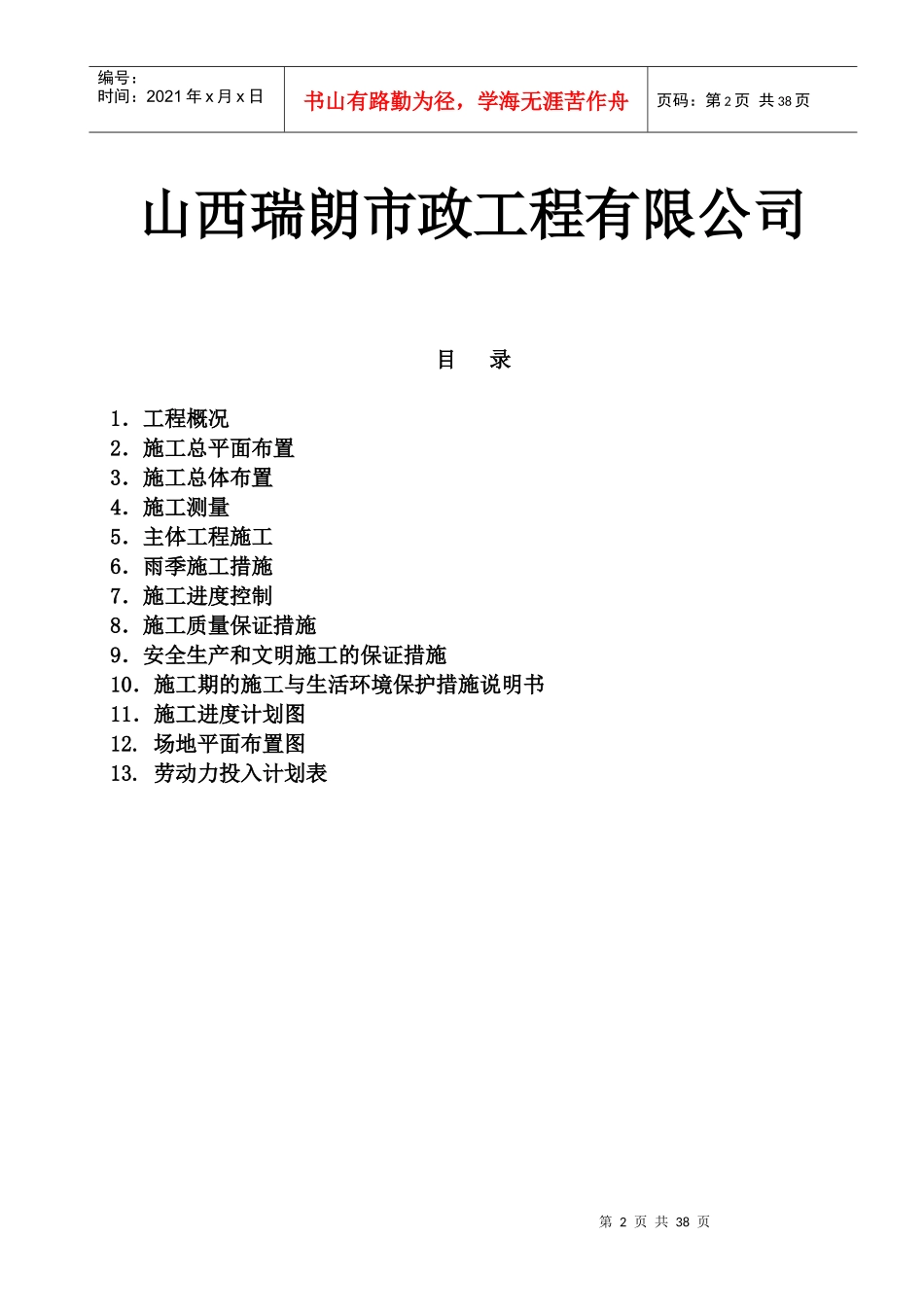

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页原平市铁路地区污水管网改造工程施工组织设计第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页山西瑞朗市政工程有限公司目录1．工程概况2．施工总平面布置3．施工总体布置4．施工测量5．主体工程施工6．雨季施工措施7．施工进度控制8．施工质量保证措施9．安全生产和文明施工的保证措施10．施工期的施工与生活环境保护措施说明书11．施工进度计划图12.场地平面布置图13.劳动力投入计划表第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页1.工程概况1.1编制依据1、原平市铁路地区污水管网改造建设工程施工招标文件及补遗文件。2、现场踏勘的实际情况。3、省建设工程招投标有关规定。4、国家和省的有关行政法规。5、有关施工、技术规范、规程和标准。1.2工程概述1、工程概述本工程为原平市铁路地区污水管网改造工程污水管道工程。原平铁路地区排水系统分系统一和系统二两部分。污水系统一收集范围为4.11ha，生产办公和住宅建筑面积共39734㎡;污水系统二收集范围为6.56ha，生产办公和住宅面积共22299㎡。污水管道布置在道路中心线下。本工程污水管道沿线阶地多为亚粘土，无不良地质现象，大都适合于建筑。原平市标准冻结深度为1.18m。本工程主要包括管道安装及附属构筑物建设，其中：DN800主干管1953m，DN600主干管656.5m，DN300支管387m，检查进57座工程范围及内容：钢筋混凝土污水管道安装、检查井修建等工程。施工主要项目（但不限于）：土石方开挖、土石方填筑、砼、砌石、钢筋混凝土污水管道安装、检查井修建、管网水压试验、为完成本工程施工所需的临时工程等。本工程计划开工时间为2013年4月10日，完工时间为2013年7月10日。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页2、工程技术要求1）工程为钢筋混凝土污水管网工程，主要包括管道安装及附属构筑物建设，其中：DN800主干管1953m，DN600主干管656.5m，DN300支管387m，检查进57座2）给水管道的平面布置给水管道均沿道路中心线布置，配水管道上附属的平面布置根据其功能不同而不同。3）给水管道的竖向布置管顶覆土厚度根据冰冻情况、外部荷载、管材强度、与其他管道交叉等因素确定。管道采用明开槽。沟槽回填土石屑至管道外顶50cm，采用中粗砂回填，并分层夯实;密实度要求95%--90%，即：道路结构层（约60cm）以下1.5m范围内95%，大于1.5m部分为90%。回填高度及技术要求按道路工程要求进行并与道路工程配合。4）排水体制:排水体制为雨、污分流制。5）服务面积：污水系统一收集范围为4.11ha，生产办公和住宅建筑面积共39734㎡;污水系统二收集范围为6.56ha，生产办公和住宅面积共22299㎡。6）管道结构及穿越障碍物（１）当管道穿越障碍物时，局部超深或未达到设计深度时采用增加管材等级或外包砼处理；当管道穿越桥梁、洞口、沟渠时采用钢套管外涮防水油膏防腐；套管伸出支撑位的长度每边不小于0.4m，套管两端采用防水材料封闭。。（２）污水管与供水管交叉时，供水管一般布置在上面，并且无接口重叠。若受条件限制，供水管敷设在下面，则采用钢管或设钢套管，套管伸出交叉管的长度每边不小于3m，套管两端采用防水材料封闭。7）附属构筑物：检查井均按国家标准图集02S515选型。管径为DN600时，采用Ф1000圆形砼检查井；管径为DN800时，采用Ф1500圆形砼检查井，遇三通、四通时，采用相应矩形砼检查井，做法参见《国家建筑标准设计图集》02S515-36.8）特殊地质条件对本工程可能出现的不良地质的处理办法如下：遇软弱地基时采取挤密加固或先将原状土部分超挖0.6M深予以扰动，再统一用8%灰土加强等办法；遇流沙时采取模板支撑或快速作业法等措施，遇地基为原状坚硬岩石时采取第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页砂垫层基础等办法。3、本工程主要工程量见下表：主要工程量表编号项目名称单位工程量2.1挖沟槽土方m337587.482.2回...
