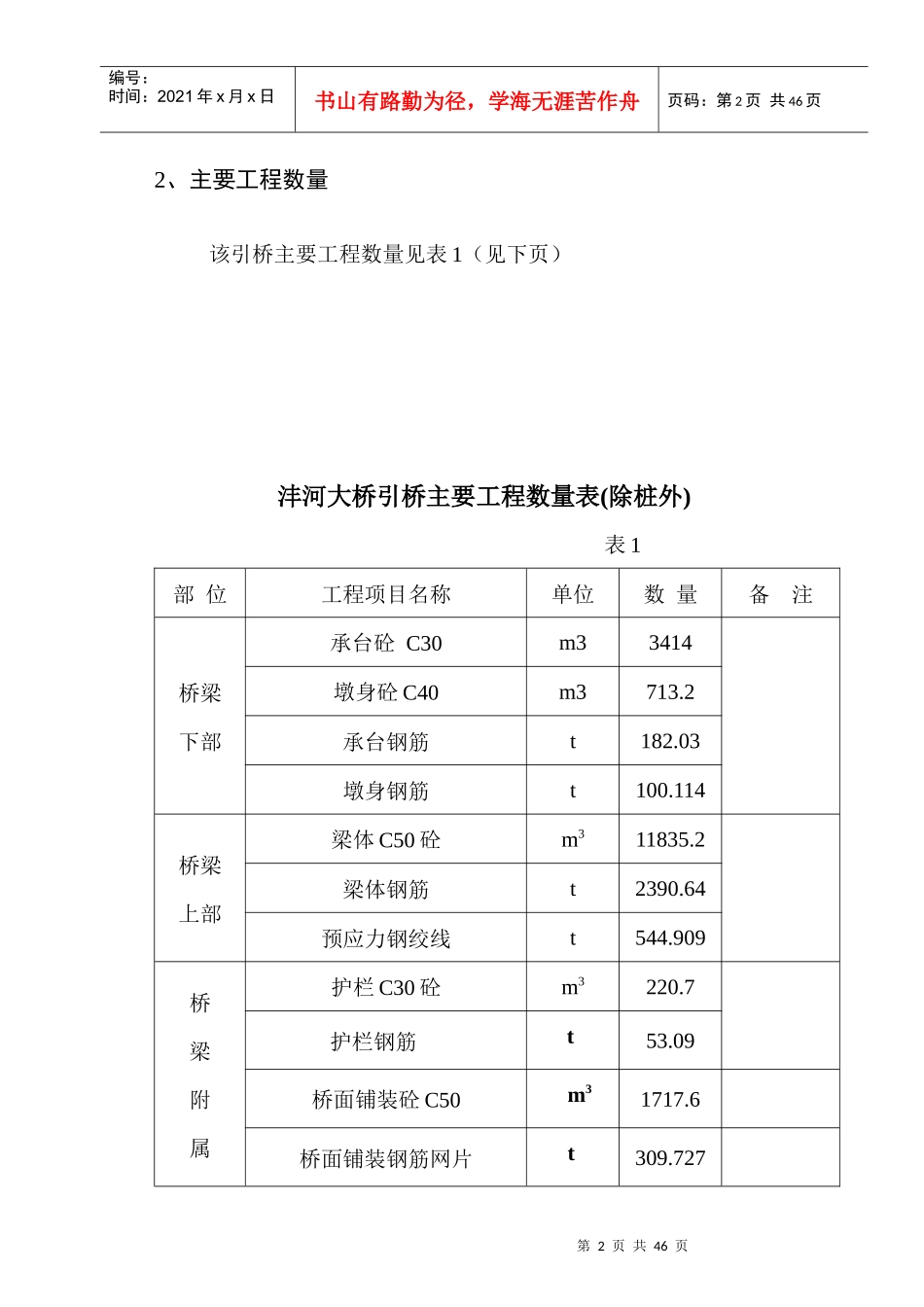

西咸新区沣东新城红光路沣河大桥引桥施工组织设计西咸新区沣东新城红光路沣河大桥引桥施工组织设计（除钻孔灌注桩外）西安北通水电工程有限公司2013年10月4日西安北通水电工程有限公司-I-第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页表1红光路沣河大桥引桥施工组织设计1、工程概况1.1、工程位置及简况本项目桥梁位于西安市红光路，主桥上部结构采用（55+5*100+55）m变截面预应力混凝土连续梁，下部采用方柱式桥墩配钻孔灌注桩群桩基础，引桥上部结构采用30m等截面预应力混凝土连续箱梁，下部采用圆柱式桥墩配钻孔灌注桩群桩基础，两侧桥台均采用肋板式桥台配合钻孔灌注桩基础，桥梁起点桩号：K0+896.00;终点桩号为：K1+813.00,中心桩号为：Ｋ1+354.5,桥梁全长917m。桥梁单幅桥面宽27m，3.25m(人行道)+3m(非机动车道)+1.0m（隔离带）+14.5m（机动车道）+4.5m（BRT车道）+0.75m。1.2、工程特点：本桥以连续现浇为主，本次投标I标段主要为引桥部分。采用普通预应力连续箱梁结构，分两端张拉及单端张拉两种。单跨跨径30m,分3跨一联及四跨一联，采用满堂支架施工。1.3、施工环境条件沣河大桥区域内施工道路、便桥、供应工程所需电力均由甲方提供。为了保证施工正常进行，需备300KVA、120KW发电机各一台。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页2、主要工程数量该引桥主要工程数量见表1（见下页）沣河大桥引桥主要工程数量表(除桩外)表1部位工程项目名称单位数量备注桥梁下部承台砼C30m33414墩身砼C40m3713.2承台钢筋t182.03墩身钢筋t100.114桥梁上部梁体C50砼m311835.2梁体钢筋t2390.64预应力钢绞线t544.909桥梁附属护栏C30砼m3220.7护栏钢筋t53.09桥面铺装砼C50m31717.6桥面铺装钢筋网片t309.727第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页3、工程进度计划安排沣河大桥引桥施工计划安排6个月，共计183个工作日，自2013年10月20日开工，2014年4月20日完工，详细的进度安排见沣河大桥引桥施工进度横道图。3.1重点工序的工效分析采用成熟和先进工法，作业层配备熟练的技术工人，提高工作效率。承台：承台计8个（双幅），断面尺寸较大，基坑开挖量亦大，单个施工时间5～8天，承台系梁采取平行流水作业。圆柱式墩身：墩高在6m～8.5m之间，共计18个（双幅），单排墩身施工时间为3-4天，采取平行流水作业。支架现浇：支架搭设至浇筑砼35天；各部分具体的进度计划分述如下：3.2引桥桥梁及桥面工程a、施工准备7天；b、承台系梁施工70天；c、墩柱施工70天；d、现浇梁施工110天；e、桥面铺装等附属工程安排90天（根据现浇梁进度及时跟进施工）；第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页详见沣河大桥引桥施工进度计划横道图。4、施工队伍安排及机械配置4.1施工班组安排a、钢筋分2个班组共计50人，主要负责引桥下部及上部现浇梁钢筋施工；b、木工分2个班组共计50人，主要负责引桥下部及上部现浇梁木工施工；c、混凝土张拉混合工班1个，共计20人，主要负责引桥下部及上部混凝土浇筑及现浇梁张拉；d、支架班1个，共计25人，主要负责引桥现浇梁支架施工。共计投入劳动力155人，杂工临时配备10人。4.2机械设备配置根据该工程的具体特点，为保证按时保质保量的完成大桥的施工任务，我单位抽调较先进的机械设备，投入本工程的施工。具体详见附表、拟投入本工程的的主要施工机械设备材料表第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页顺序名称规格单位数量备注1汽车吊25T台32平板车30T台13装载机ZL30台14千斤顶350T台45千斤顶100T台26压浆机套17钢筋调直机台28钢筋弯曲机45型台29钢筋切断机50型台210电焊机BX-500台1211空压机3m3台212平板振动器台213插入式振动器5cm台125、项目管理机构与人员组成为确保“安全、优质、高效、低耗”地完成本工程施工，按照高效精干的原则组建西咸新区红光路沣河大桥项目队，按项目法管理及组织施工，...
