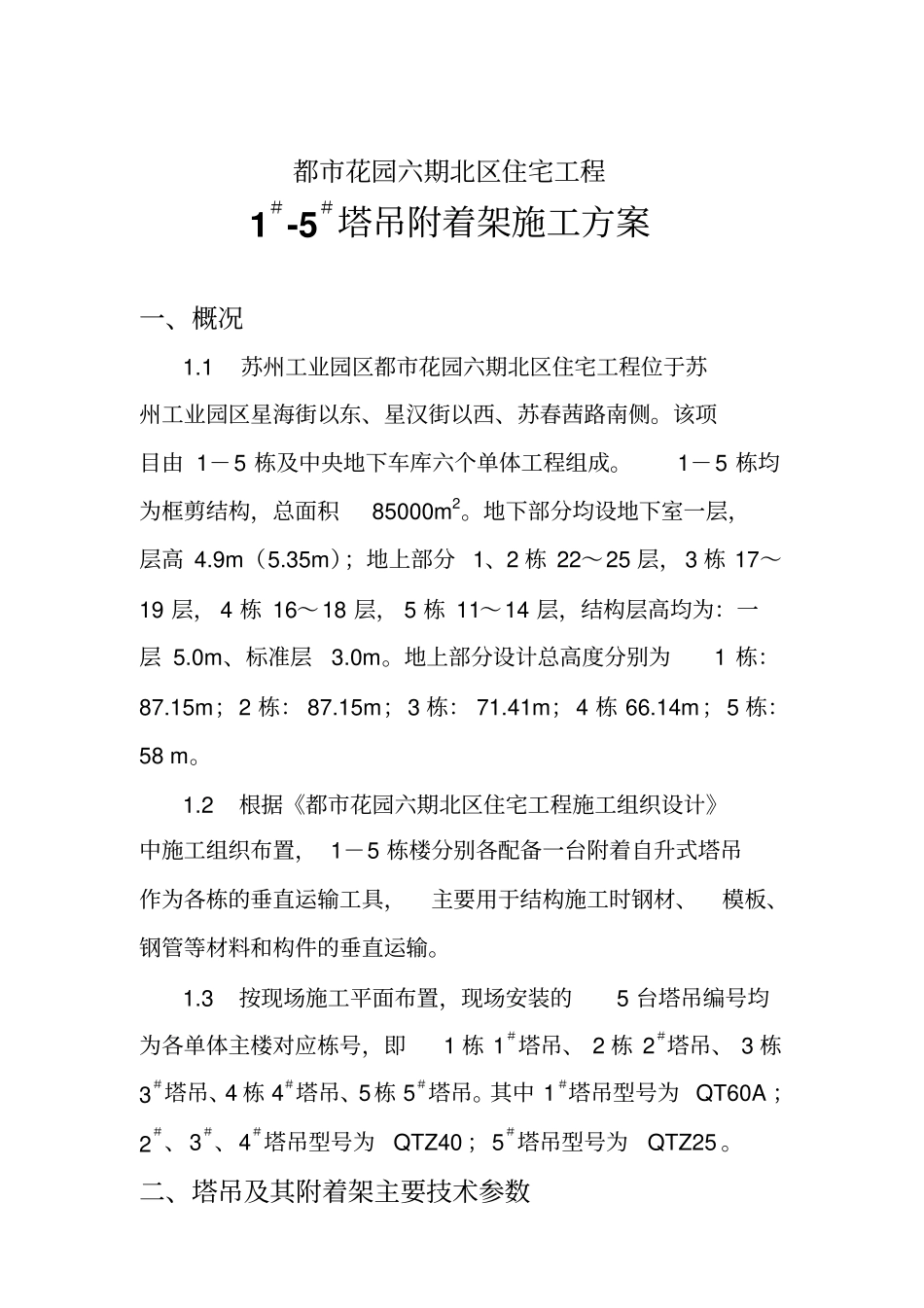

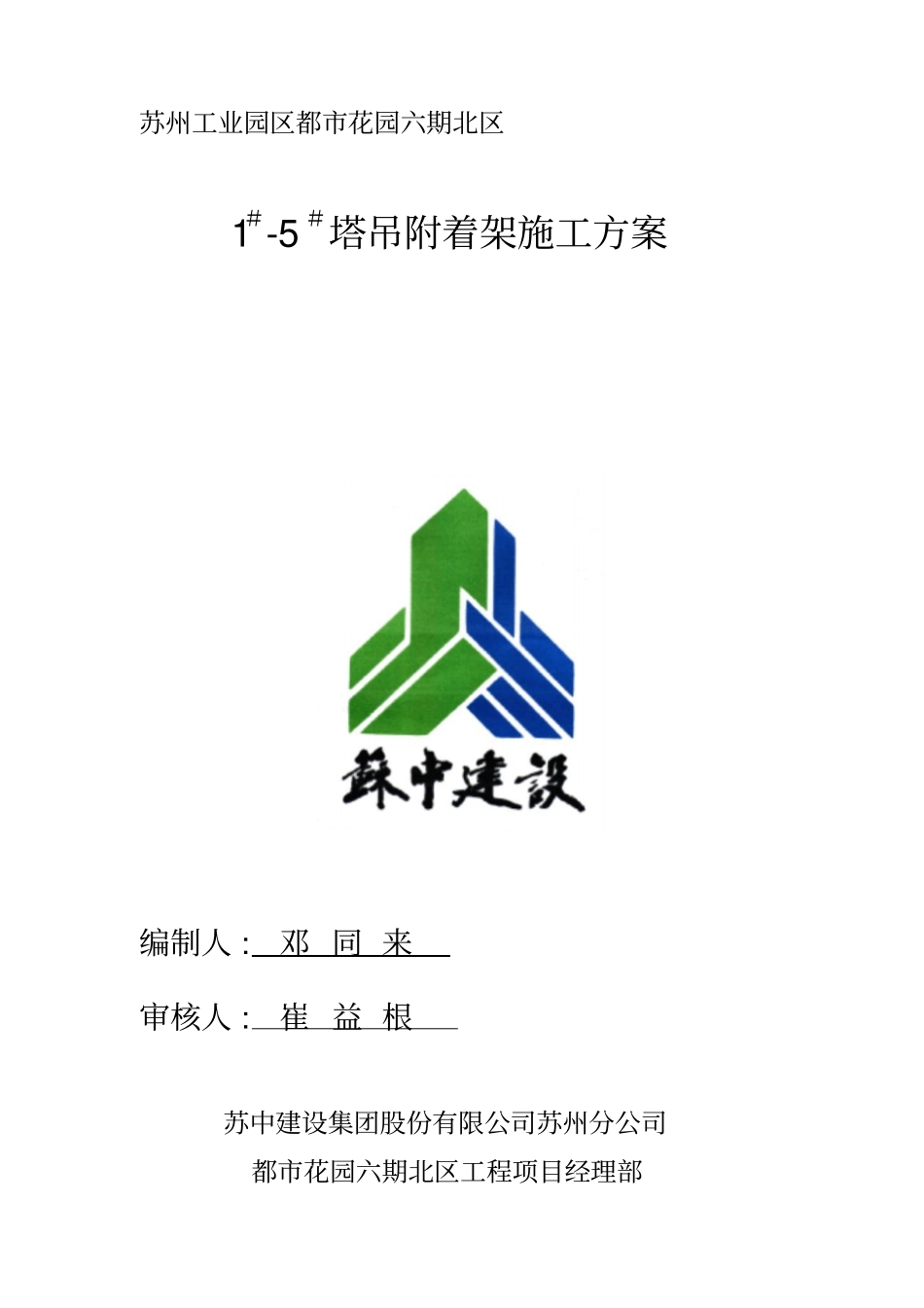

苏州工业园区都市花园六期北区1＃-5＃塔吊附着架施工方案编制人:邓同来审核人:崔益根苏中建设集团股份有限公司苏州分公司都市花园六期北区工程项目经理部二00四年二月十日目录一、概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、塔吊及其附着架主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯三、塔吊附着架的布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、塔吊附着架安装使用与拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯五、安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯都市花园六期北区住宅工程1＃-5＃塔吊附着架施工方案一、概况1.1苏州工业园区都市花园六期北区住宅工程位于苏州工业园区星海街以东、星汉街以西、苏春茜路南侧。该项目由1－5栋及中央地下车库六个单体工程组成。1－5栋均为框剪结构，总面积85000m2。地下部分均设地下室一层，层高4.9m（5.35m）；地上部分1、2栋22～25层，3栋17～19层，4栋16～18层，5栋11～14层，结构层高均为：一层5.0m、标准层3.0m。地上部分设计总高度分别为1栋：87.15m；2栋：87.15m；3栋：71.41m；4栋66.14m；5栋：58m。1.2根据《都市花园六期北区住宅工程施工组织设计》中施工组织布置，1－5栋楼分别各配备一台附着自升式塔吊作为各栋的垂直运输工具，主要用于结构施工时钢材、模板、钢管等材料和构件的垂直运输。1.3按现场施工平面布置，现场安装的5台塔吊编号均为各单体主楼对应栋号，即1栋1＃塔吊、2栋2＃塔吊、3栋3＃塔吊、4栋4＃塔吊、5栋5＃塔吊。其中1＃塔吊型号为QT60A；2＃、3＃、4＃塔吊型号为QTZ40；5＃塔吊型号为QTZ25。二、塔吊及其附着架主要技术参数2.1QT60A型塔吊起重臂长45m，平衡臂长13m，最小起重量1.0吨，最大起重量6.0吨，平衡配重五块共10吨。塔身标准节1.7×1.7×4.0m，最大独立自由高度40m。塔吊允许最大附着高度为100m，第一附着架以上至臂架铰点高度达到24m时，建筑物塔吊附着架附着点受力最大。最后一道附着架（即最上面一道附着架）以上的塔身标准节不得超过6节（小于24m）两个附着架之间的塔身标准节节数最多为4～5节（16～20m）。最下面一道附着架至塔吊地面不超过9节（36m）。2.2QTZ40型塔吊起重臂长42m，平衡臂长8.5m，最小起重量0.9(0.8)吨，最大起重量4.0吨，平衡配重五块共7.3吨，塔身标准节1.3×1.3×2.5（1.4×1.4×2.5m），最大独立自由高度30m。第一附着架以上至臂架铰点高度达到20m时，建筑物（塔吊附着架附着点）受力最大。最后一道附着架（即最上面一道附着架）以上的塔身标准节不超过8节（20m）；基础面以上至第一道附着架之间以及第一道附着架往上至第二道附着架两个附着架之间的塔身标准节均不得超过9节（22.5m）；第二道附着架往上至第三道附着架两个附着架之间及第三道附着架往上至第四道附着架两个附着架之间塔身标准节均不得超过7节（17.5m）。2.3QTZ25型塔吊起重臂长32m，平衡臂长8.5m，最小起重量0.7吨，最大起重量2.5吨，平衡配重3块共5.0吨，塔身标准节1.3×1.3×2.5m，最大独立自由高度26.5m。第一附着架以上至臂架铰点高度达到18m时，建筑物（塔吊附着架附着点）受力最大。最后一道附着架（即最上面一道附着架）以上的塔身标准节不超过8节（18m）；基础面以上至第一道附着架之间以及第一道附着架往上至第二道附着架两个附着架之间的塔身标准节均不得超过6节（15m）；第二道附着架往上至第三道附着架两个附着架之间及第三道附着架往上至第四道附着架两个附着架之间塔身标准节均不得超过4节（10m）。三、塔吊附着架的布置3.11＃、3＃塔吊附着架平面布置见附图（一）、（二）。3.21＃、3＃塔吊附着架的竖向布置见附图（三）、（四）。3.32＃、4＃、5＃塔吊附着架平面布置见附图（五）、（六）、（七）。3.42＃、4＃、5＃塔吊附着架的竖向布置见附图（八）、（九）、（十）。3.5塔吊附着架与建筑物附着点的连接铁件现场制作做法见附图（十一）。3.4塔吊附着架之附着杆（撑杆）和附着架臂（环梁）及其节点锚固均按塔机使用说明书相关要求制作或由塔机厂方直接提供。四、塔吊附着架安装使用与拆卸4.1塔机附着架是由三个附着架拉杆（撑杆）和一套附着架臂（环梁）等组成。它主要是将塔机固定在建筑物的柱、墙或梁上，起着依附作用。4....
