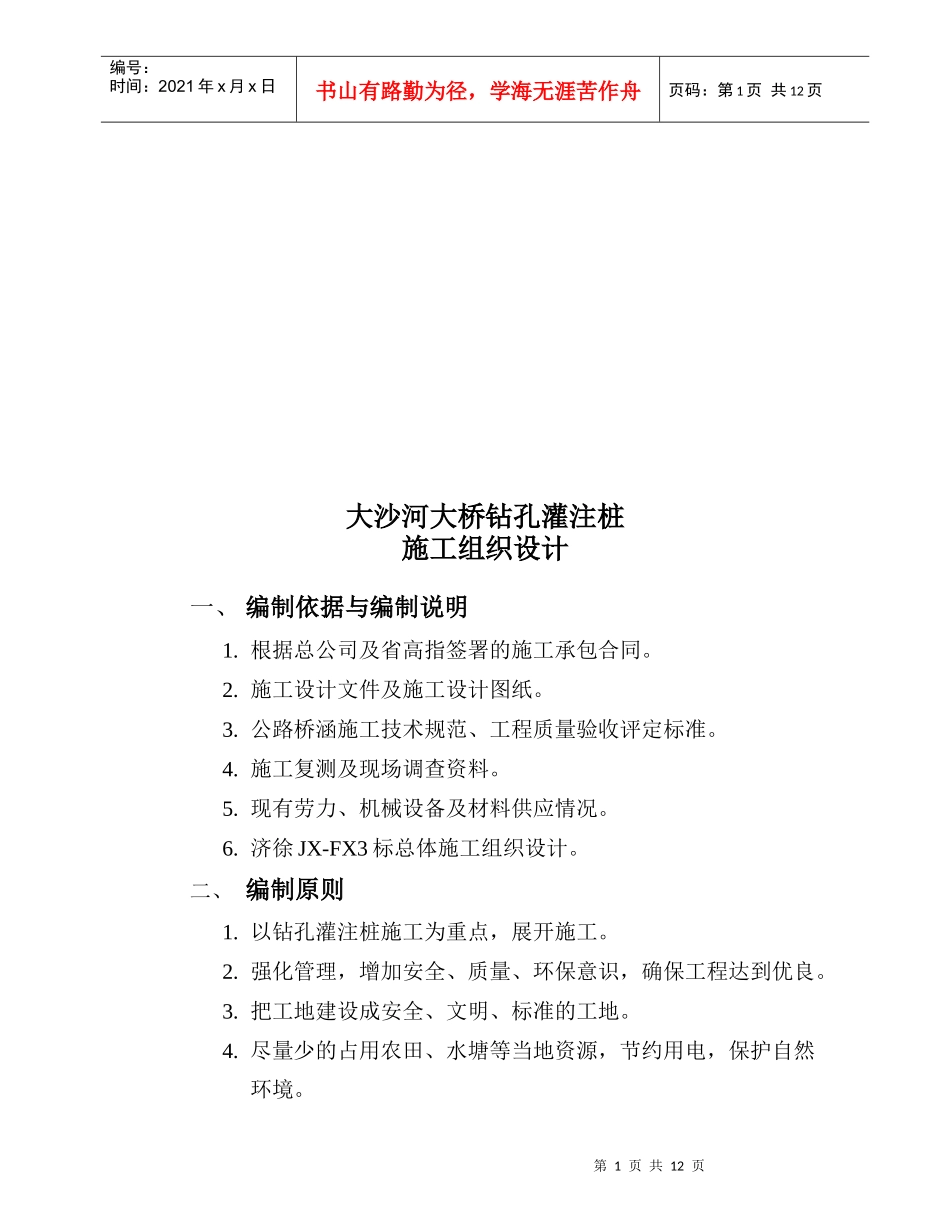

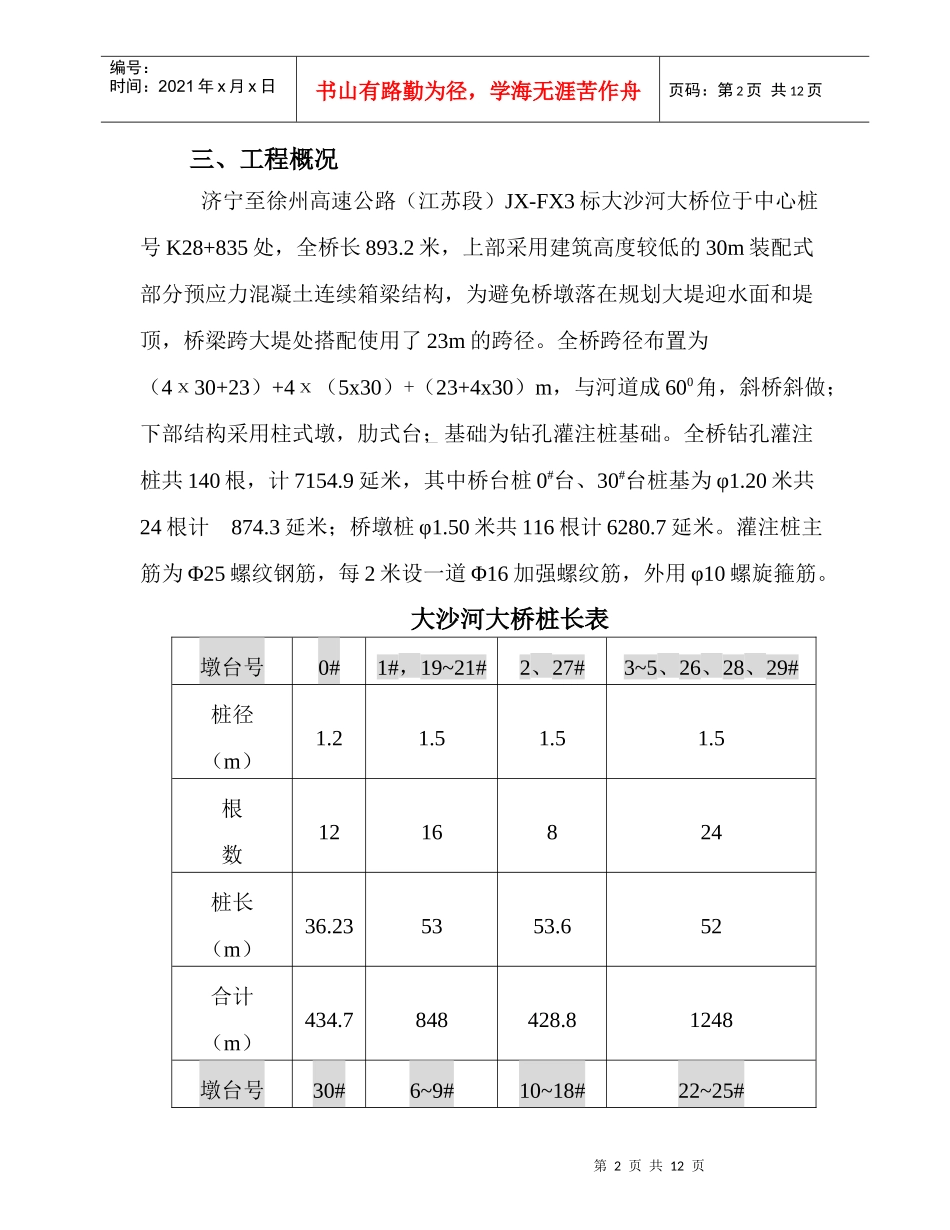

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页大沙河大桥钻孔灌注桩施工组织设计一、编制依据与编制说明1.根据总公司及省高指签署的施工承包合同。2.施工设计文件及施工设计图纸。3.公路桥涵施工技术规范、工程质量验收评定标准。4.施工复测及现场调查资料。5.现有劳力、机械设备及材料供应情况。6.济徐JX-FX3标总体施工组织设计。二、编制原则1.以钻孔灌注桩施工为重点，展开施工。2.强化管理，增加安全、质量、环保意识，确保工程达到优良。3.把工地建设成安全、文明、标准的工地。4.尽量少的占用农田、水塘等当地资源，节约用电，保护自然环境。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页三、工程概况济宁至徐州高速公路（江苏段）JX-FX3标大沙河大桥位于中心桩号K28+835处，全桥长893.2米，上部采用建筑高度较低的30m装配式部分预应力混凝土连续箱梁结构，为避免桥墩落在规划大堤迎水面和堤顶，桥梁跨大堤处搭配使用了23m的跨径。全桥跨径布置为（4х30+23）+4х（5х30）+（23+4х30）m，与河道成600角，斜桥斜做；下部结构采用柱式墩，肋式台；基础为钻孔灌注桩基础。全桥钻孔灌注桩共140根，计7154.9延米，其中桥台桩0#台、30#台桩基为φ1.20米共24根计874.3延米；桥墩桩φ1.50米共116根计6280.7延米。灌注桩主筋为Φ25螺纹钢筋，每2米设一道Φ16加强螺纹筋，外用φ10螺旋箍筋。大沙河大桥桩长表墩台号0#1#，19~21#2、27#3~5、26、28、29#桩径（m）1.21.51.51.5根数1216824桩长（m）36.235353.652合计（m）434.7848428.81248墩台号30#6~9#10~18#22~25#第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页桩径（m）1.21.51.51.5根数12163616桩长（m）36.63575554合计（m）439.59121980864根据设计图提供的地质资料，整个桩基工程大部分处于粘土、亚粘土、亚砂土土层内，局部夹2~3m厚淤泥质粘土，土质状况一般，灌注桩成孔质量可以得以保证。四、项目管理组织设置1、建立一个施工组织能力佳、实践经验丰富、团结一致、有战斗力的领导班子，是搞好质量、保证施工进度的关键因素。钻孔灌注桩工程由桥梁一分部负责实施，分部驻地设在项目部及路基南侧，我桥梁分部组织机构如下：项目负责人：杨建生施工负责人：曹月峰技术负责人：杨礼辉材料负责人：李国庆2、具体机构组织（详见施工组织管理机构网络图）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页五、施工进度安排1、根据总体工期安排，大沙河大桥钻孔灌注桩施工计划安排在2008年02月17日~2008年4月17日期间进行，工期为60天。特别是水中桩的施工一定要在汛期的到来之前完成。2、详见施工进度横道图。六、施工安排总说明钻孔灌注桩施工由五个施工组负责，一组采用2台GPS150型正循环钻机，负责0#墩、30#墩；二、三组采用4台GPS200型正循环钻机，负责1#墩--15#墩；四、五组采用4台GM200，负责16#墩--29#墩。各组施工轮班作业，每班工作8小时，班与班实行交接制度，作业过程认真填写钻孔记录和砼灌注记录。全桥砼均采用拌和楼砼，砼搅拌运输车运送，砼泵车辅助浇筑或直接自灌。七、人员、材料、设备进场计划1、人员进场计划工种人数工种人数管理人员2人砼工8人技术人员4人电工2人钻工36人木工4人钢筋工20人普工15人2、材料进场计划第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页月份材料名称单位2008年2月2008年3月2008年4月水泥（P.O32.5级）T搅拌楼集中供应黄砂（中粗砂）T搅拌楼集中供应碎石（5-31.5mm）T搅拌楼集中供应钢材T7010040木材m36020/3、设备进场计划序号设备名称型号数量序号设备名称型号数量1钻机GPS-1502套8卷扬机5T4台GPS-2004套2钻机GM-2004套9装载机ZL302台3高压泵4台10机动翻斗车1T3台4电焊机500型8台11汽车吊16T2台5氧焊机3台12发电机组120kW1台6切割机2台13发电机组75kW1台7弯曲机2台14变压器250kV1台4、试验仪器进场计划仪器名称数量仪器名称数量第6页...
