某弱电项目施工组织设计VIP免费

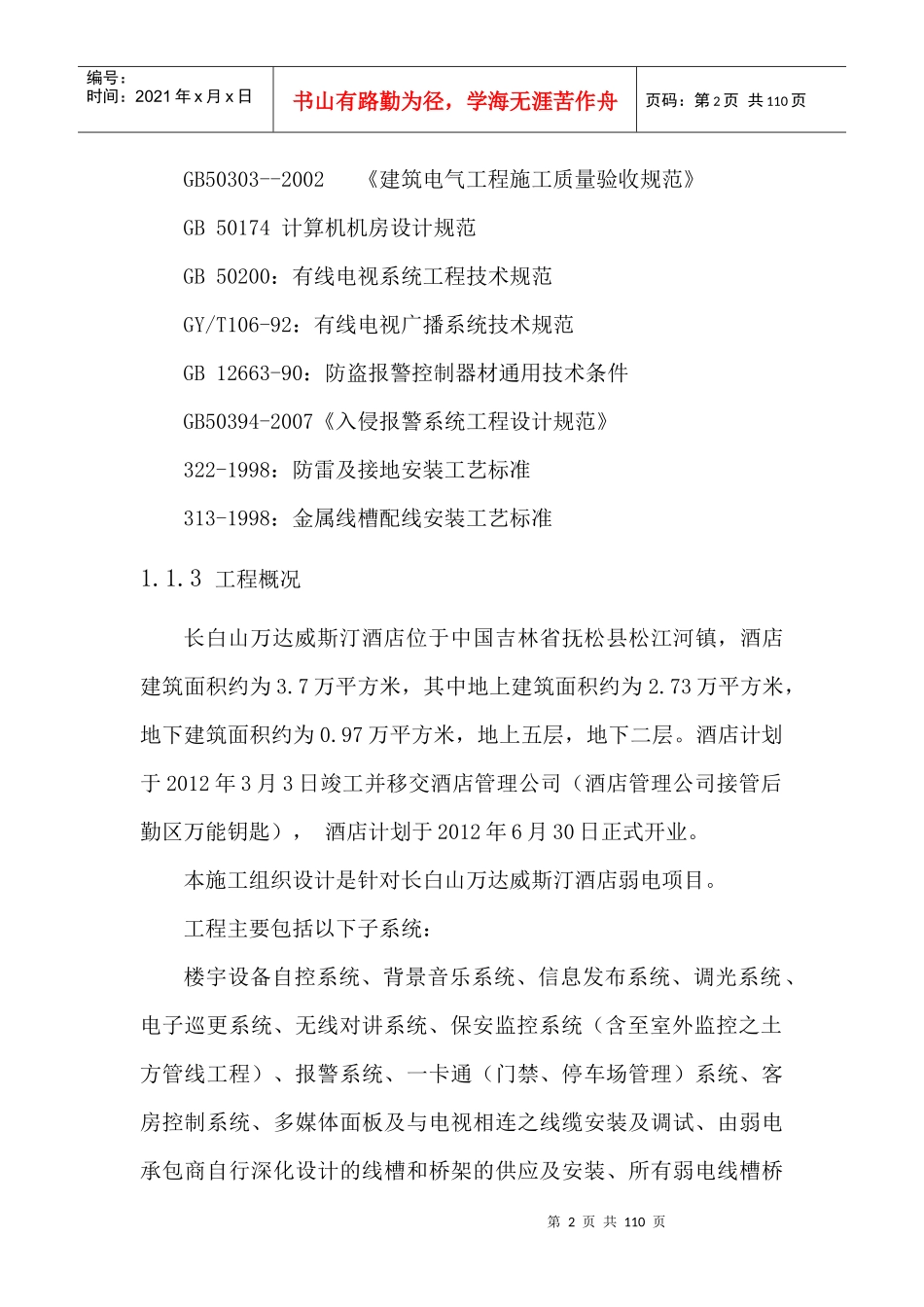

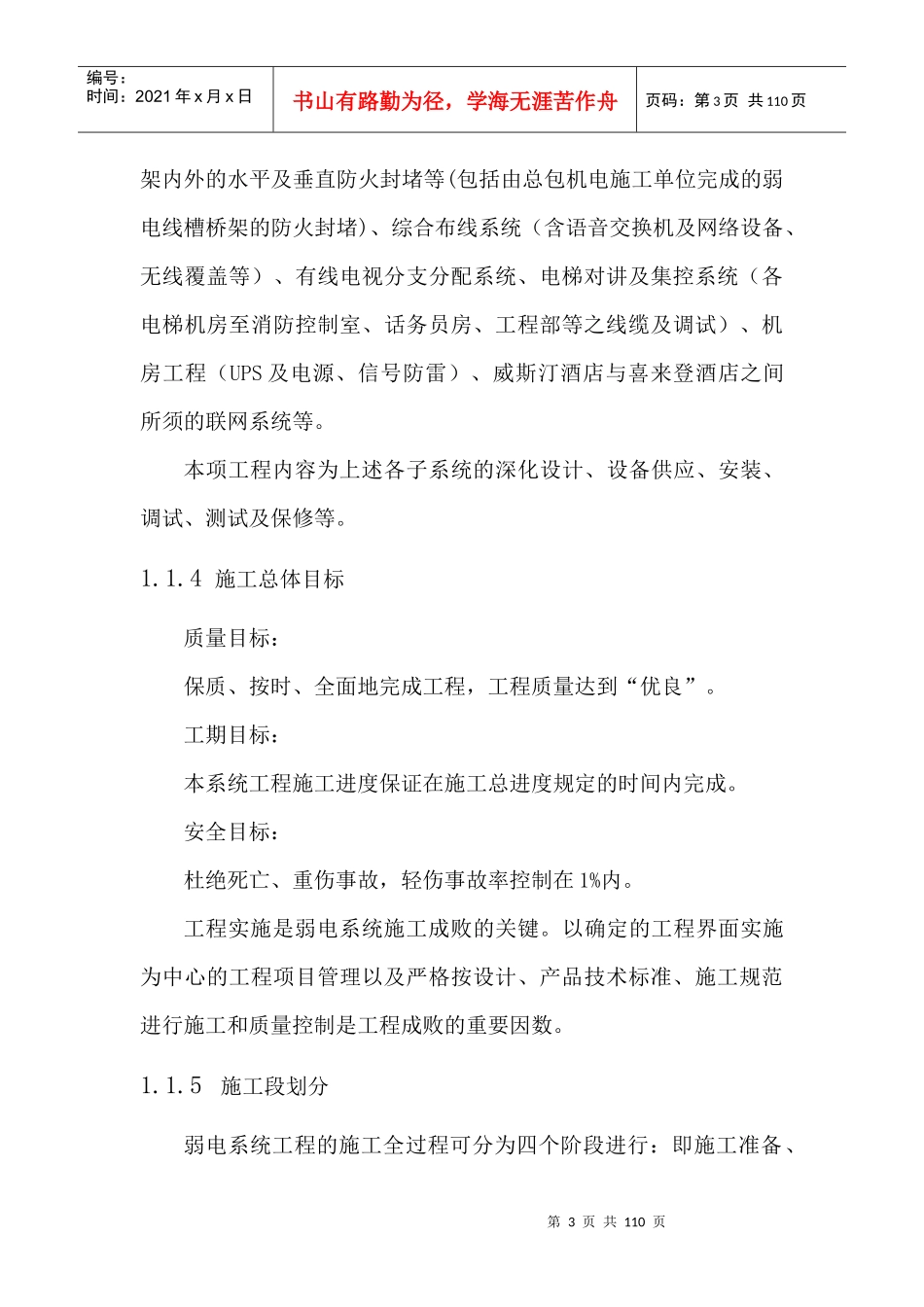

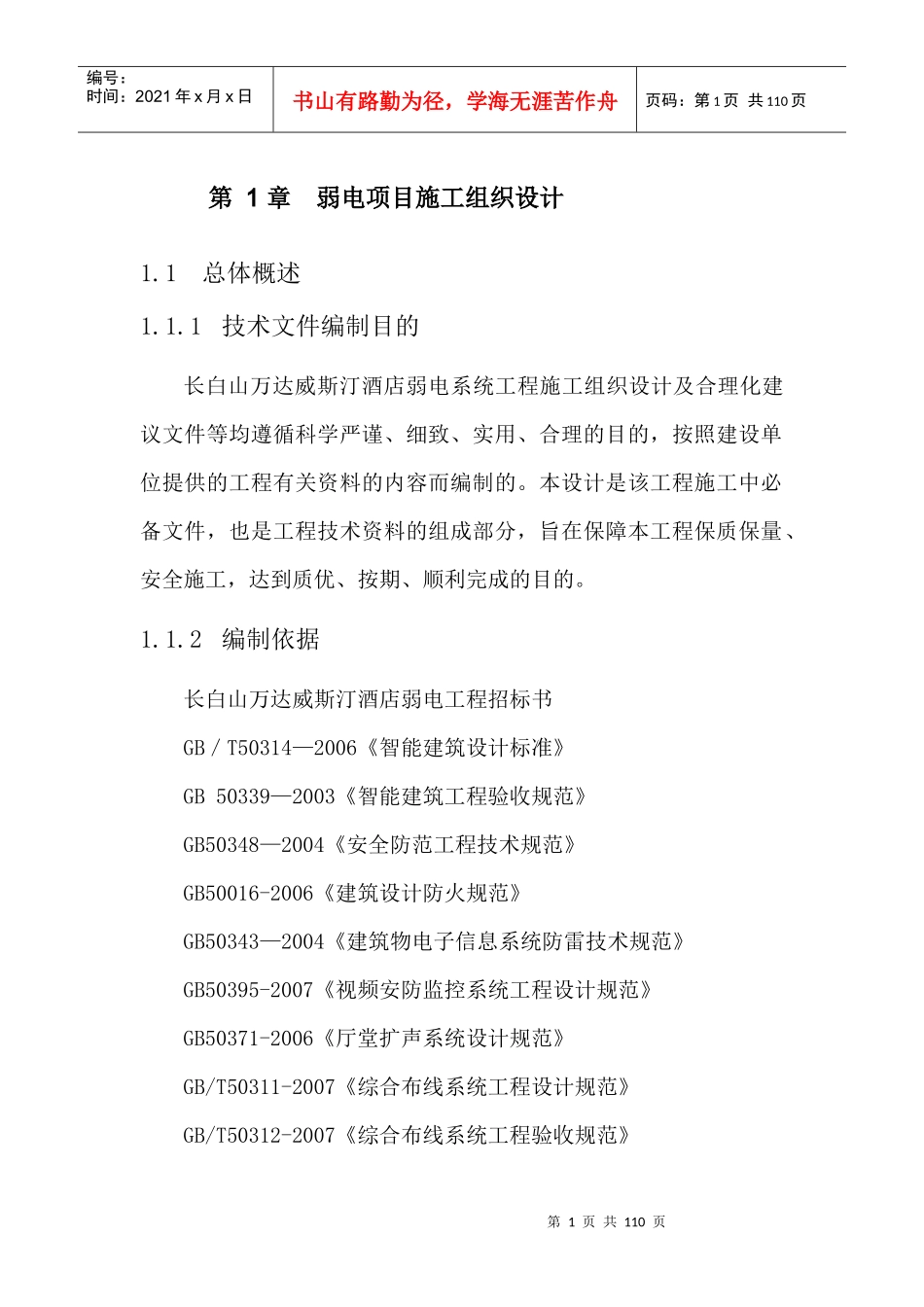

第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共110页第1章弱电项目施工组织设计1.1总体概述1.1.1技术文件编制目的长白山万达威斯汀酒店弱电系统工程施工组织设计及合理化建议文件等均遵循科学严谨、细致、实用、合理的目的，按照建设单位提供的工程有关资料的内容而编制的。本设计是该工程施工中必备文件，也是工程技术资料的组成部分，旨在保障本工程保质保量、安全施工，达到质优、按期、顺利完成的目的。1.1.2编制依据长白山万达威斯汀酒店弱电工程招标书GB／T50314—2006《智能建筑设计标准》GB50339—2003《智能建筑工程验收规范》GB50348—2004《安全防范工程技术规范》GB50016-2006《建筑设计防火规范》GB50343—2004《建筑物电子信息系统防雷技术规范》GB50395-2007《视频安防监控系统工程设计规范》GB50371-2006《厅堂扩声系统设计规范》GB/T50311-2007《综合布线系统工程设计规范》GB/T50312-2007《综合布线系统工程验收规范》第2页共110页第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共110页GB50303--2002《建筑电气工程施工质量验收规范》GB50174计算机机房设计规范GB50200：有线电视系统工程技术规范GY/T106-92：有线电视广播系统技术规范GB12663-90：防盗报警控制器材通用技术条件GB50394-2007《入侵报警系统工程设计规范》322-1998：防雷及接地安装工艺标准313-1998：金属线槽配线安装工艺标准1.1.3工程概况长白山万达威斯汀酒店位于中国吉林省抚松县松江河镇，酒店建筑面积约为3.7万平方米，其中地上建筑面积约为2.73万平方米，地下建筑面积约为0.97万平方米，地上五层，地下二层。酒店计划于2012年3月3日竣工并移交酒店管理公司（酒店管理公司接管后勤区万能钥匙），酒店计划于2012年6月30日正式开业。本施工组织设计是针对长白山万达威斯汀酒店弱电项目。工程主要包括以下子系统：楼宇设备自控系统、背景音乐系统、信息发布系统、调光系统、电子巡更系统、无线对讲系统、保安监控系统（含至室外监控之土方管线工程）、报警系统、一卡通（门禁、停车场管理）系统、客房控制系统、多媒体面板及与电视相连之线缆安装及调试、由弱电承包商自行深化设计的线槽和桥架的供应及安装、所有弱电线槽桥第3页共110页第2页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共110页架内外的水平及垂直防火封堵等(包括由总包机电施工单位完成的弱电线槽桥架的防火封堵)、综合布线系统（含语音交换机及网络设备、无线覆盖等）、有线电视分支分配系统、电梯对讲及集控系统（各电梯机房至消防控制室、话务员房、工程部等之线缆及调试）、机房工程（UPS及电源、信号防雷）、威斯汀酒店与喜来登酒店之间所须的联网系统等。本项工程内容为上述各子系统的深化设计、设备供应、安装、调试、测试及保修等。1.1.4施工总体目标质量目标：保质、按时、全面地完成工程，工程质量达到“优良”。工期目标：本系统工程施工进度保证在施工总进度规定的时间内完成。安全目标：杜绝死亡、重伤事故，轻伤事故率控制在1%内。工程实施是弱电系统施工成败的关键。以确定的工程界面实施为中心的工程项目管理以及严格按设计、产品技术标准、施工规范进行施工和质量控制是工程成败的重要因数。1.1.5施工段划分弱电系统工程的施工全过程可分为四个阶段进行：即施工准备、第4页共110页第3页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共110页施工阶段（细化设计、技术交底等）、调试开通和竣工验收阶段。施工准备与施工过程以本公司为主体，调试开通阶段以本公司为主体、设备厂商（或供货商）参与进行的，竣工验收则由投资方、工程质量监督部门和有关政府专业管理部门审查、验收。14.1.5.1施工准备施工准备通常包括：技术准备、施工现场准备、物资、机具、劳力准备以及季节施工准备，此外也有思想工作的准备等。1)组织有关人员学习和掌握有关的规范和标准建筑弱电工程的施工，应严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。...
