某市紧急救援中心综合楼施工组织设计VIP专享VIP免费

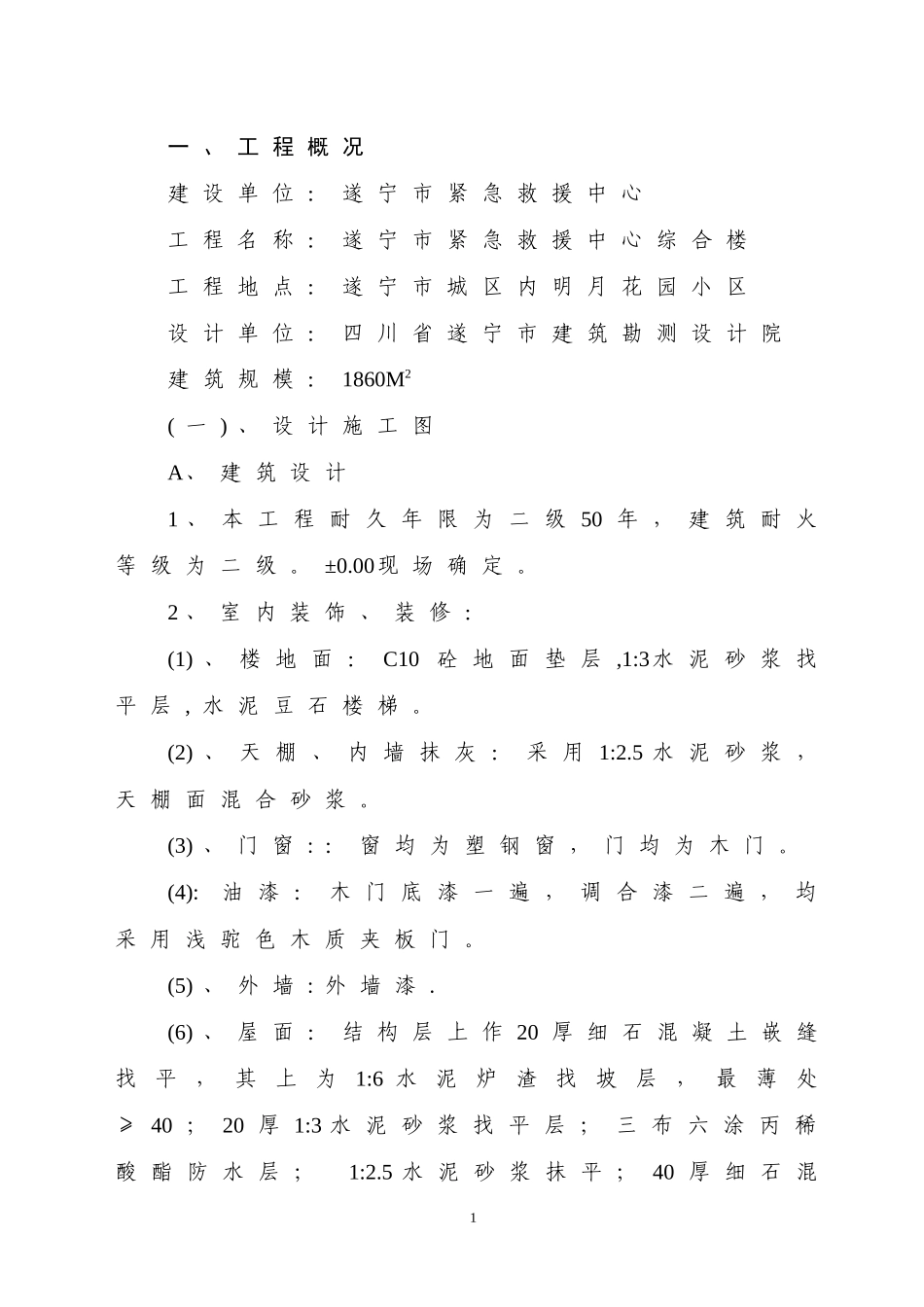

一、工程概况建设单位：遂宁市紧急救援中心工程名称：遂宁市紧急救援中心综合楼工程地点：遂宁市城区内明月花园小区设计单位：四川省遂宁市建筑勘测设计院建筑规模：1860M2(一)、设计施工图A、建筑设计1、本工程耐久年限为二级50年，建筑耐火等级为二级。±0.00现场确定。2、室内装饰、装修：(1)、楼地面：C10砼地面垫层,1:3水泥砂浆找平层,水泥豆石楼梯。(2)、天棚、内墙抹灰：采用1:2.5水泥砂浆，天棚面混合砂浆。(3)、门窗:：窗均为塑钢窗，门均为木门。(4):油漆：木门底漆一遍，调合漆二遍，均采用浅驼色木质夹板门。(5)、外墙:外墙漆.(6)、屋面：结构层上作20厚细石混凝土嵌缝找平，其上为1:6水泥炉渣找坡层，最薄处≥40；20厚1:3水泥砂浆找平层；三布六涂丙稀酸酯防水层；1:2.5水泥砂浆抹平；40厚细石混1凝土加4%防水剂。B、结构设计1、工程地质条件：(1)、根据地勘资料，本工程基础开挖深度为1.5米,杂填土，素填土取净，以中化泥岩和粘土为持力层。(2)、采取连砂石换填，碾压说明详院通。2、材料：(1)、混凝土：基础垫层砼为C10,条形基础砼为C20,柱基与柱砼为C30,地圈梁砼为C20,基础砖为MU10机制页岩砖M10水泥沙浆砌筑。(2)、砌体：±0.000①以下砌体采用MU10页岩砖，M10水泥砂浆砌筑；②一、二、三层为M7.5水泥砂浆砌筑,四、五、六层为M5水泥砂浆砌筑。C、电器安装设计1、电源由2楼引入380/220V，使用电压为：单相220V。2、进线采用VV22-0.6/KV电缆，由配电房直接埋地引来，进建筑物时穿钢管保护，管出外墙2m。23、配电箱为嵌墙暗设，底边距地1.5m。4、本工程所有灯具选型及规格由建设方现场定。5、照明线路先用BV-450/750V铜芯电缆，系统干线墙内，吊顶内暗敷设，支线穿保护管在吊顶内或在现浇板内或沿墙暗设，具体敷设方式详各电气平面图。6、接地采用TN-S系统。保护接地和弱电功能性接地共用接地装置。要求接地电阻不大小1欧。本工程要求做总等电位联结。7、本工程电气施工与土建施工同步进行，密切配合，不得选用未经国家主管部门和行业鉴定的主品。未经本院同意，不得单方私自修改设计。D、给排水安装设计1、生活给水管道采用PP-R给水管丝接或粘接，管道管卡间距0.5米，消防给水管采用镀锌钢管丝口联接，室内管道镀锌层破损处应涂银粉漆两遍以防腐。2、生活给水管安装完毕后应作水压试验，试验压力Pa=0.6Pa。消防给水管安装完毕后应作水压试验，试验压力Pa=1.0Pa。3、排水管采用UPVC硬塑料管粘接，并于各3立管每层板下处设置伸缩节一个。(三)、施工现场情况1、“三通一平”和施工场地能满足施工要求。2、地下水文情况及地基情况根据地勘报告结合实际情况再作处理。(四)、主要使用的技术标准：GB50300-2001《建筑工程施工质量验收统一标准》GB50202-2002《建筑地基基础工程施工质量验收规范》GB50203-2002《砌体工程施工质量验收规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50207-2002《屋面工程质量验收规范》GB50209-2002《建筑地面工程施工质量验收规范》GB50210-2001《建筑装饰装修工程质量验收规范》GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》GB50303-2002《建筑电气工程施工质量验收规范》4GB50325-2001《民用建筑工程室内环境污染控制规范》JGJ80-91《建筑施工高处作业安全技术规范》JGJ46-88《施工现场临时用电安全技术规范》JGJ59-99《建筑施工安全检查标准》JGJ18-83《钢筋焊接及验收规程》二、采取的施工方案(一)、组织机构A、施工管理机构和项目经理部的组成为组织给贵单位承建优质工程，按目标工期提前完工，我公司将把该工程列为重点工程和信誉工程。决定选派技术能力强、有丰富经验工作作风过硬的、善打硬仗的精兵强将，并具有资质等级的项目经理和具有中级职称的专业技术人员，组成项目管理机构，全面负责该项目的实施。在施工过程中，公司将定期分批安排有关部门和有关人员对该工程的实施进行检查、督促，对施工方案进行改进、修正。为保证项目顺利进行，我们将贯彻“重合同、守信誉”的方针，全方位保证该项工程的顺利实施。施工项目组织机构管理见下图：5公司经理公司总工程师劳资科设备科项目经理材料科质安科技术科预...
