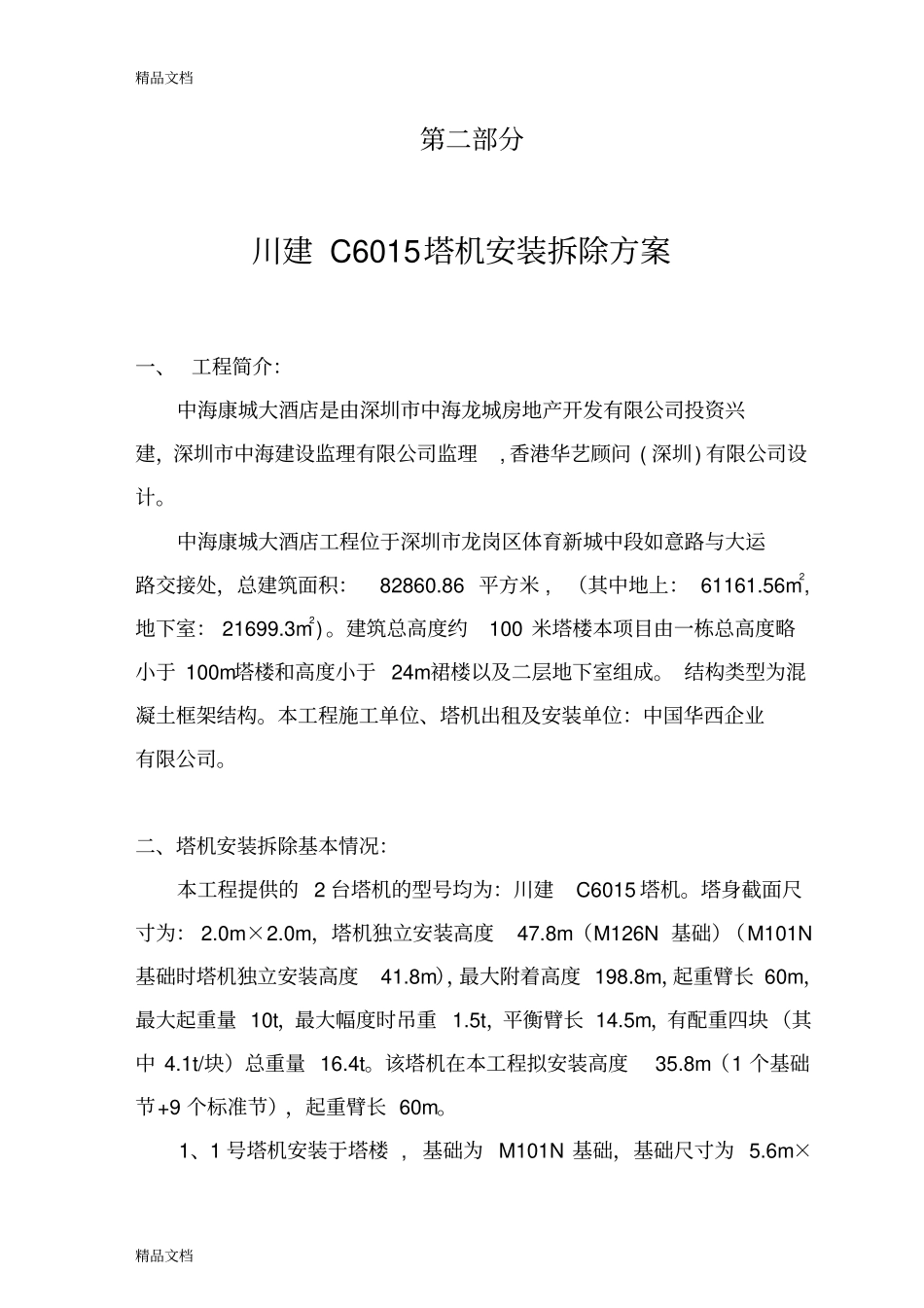

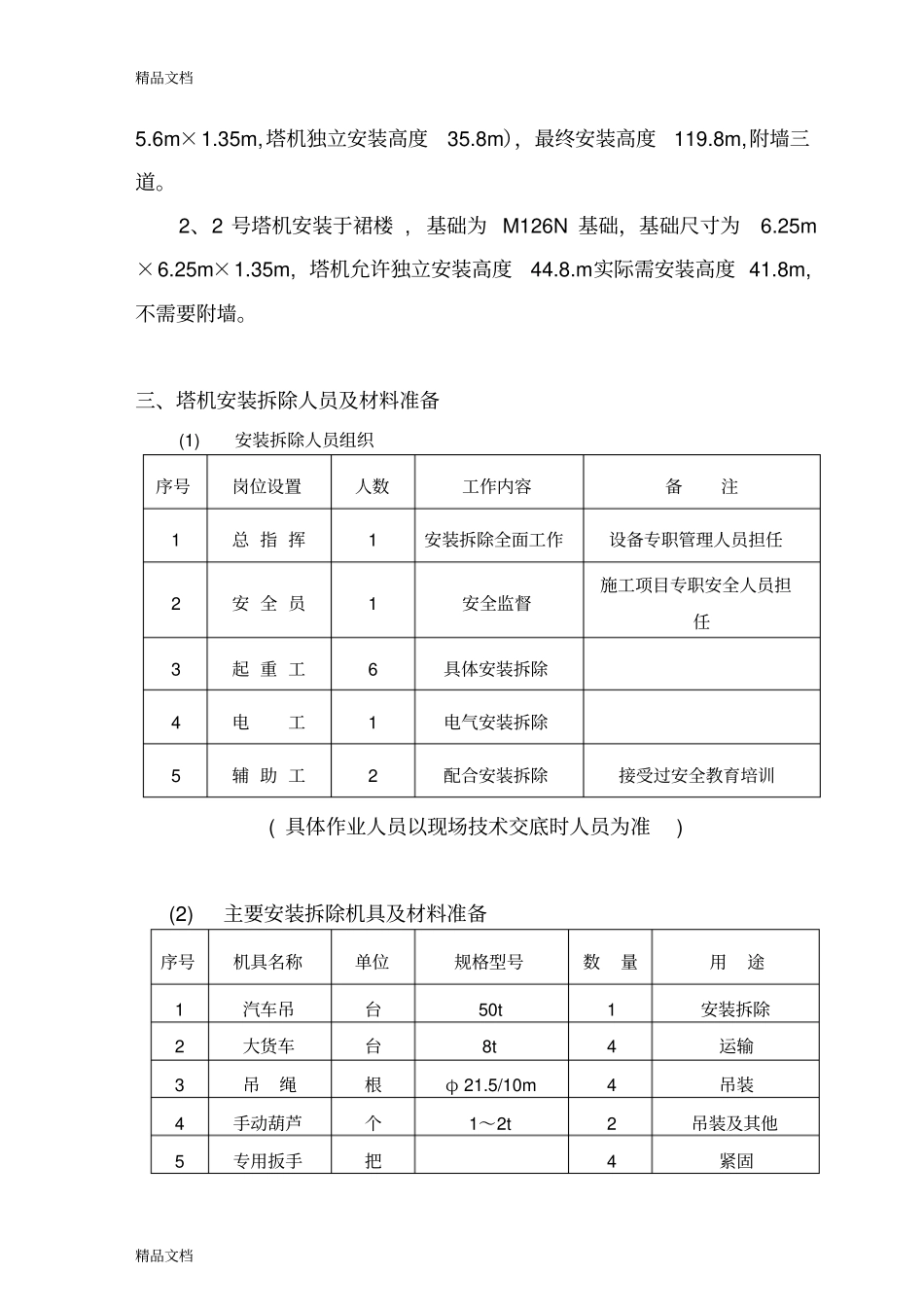

精品文档精品文档第二部分川建C6015塔机安装拆除方案一、工程简介：中海康城大酒店是由深圳市中海龙城房地产开发有限公司投资兴建，深圳市中海建设监理有限公司监理,香港华艺顾问(深圳)有限公司设计。中海康城大酒店工程位于深圳市龙岗区体育新城中段如意路与大运路交接处，总建筑面积：82860.86平方米,（其中地上：61161.56m2,地下室：21699.3m2)。建筑总高度约100米塔楼本项目由一栋总高度略小于100m塔楼和高度小于24m裙楼以及二层地下室组成。结构类型为混凝土框架结构。本工程施工单位、塔机出租及安装单位：中国华西企业有限公司。二、塔机安装拆除基本情况：本工程提供的2台塔机的型号均为：川建C6015塔机。塔身截面尺寸为：2.0m×2.0m，塔机独立安装高度47.8m（M126N基础）（M101N基础时塔机独立安装高度41.8m），最大附着高度198.8m，起重臂长60m，最大起重量10t，最大幅度时吊重1.5t，平衡臂长14.5m，有配重四块（其中4.1t/块）总重量16.4t。该塔机在本工程拟安装高度35.8m（1个基础节+9个标准节），起重臂长60m。1、1号塔机安装于塔楼,基础为M101N基础，基础尺寸为5.6m×精品文档精品文档5.6m×1.35m,塔机独立安装高度35.8m），最终安装高度119.8m,附墙三道。2、2号塔机安装于裙楼,基础为M126N基础，基础尺寸为6.25m×6.25m×1.35m,塔机允许独立安装高度44.8.m实际需安装高度41.8m,不需要附墙。三、塔机安装拆除人员及材料准备(1)安装拆除人员组织序号岗位设置人数工作内容备注1总指挥1安装拆除全面工作设备专职管理人员担任2安全员1安全监督施工项目专职安全人员担任3起重工6具体安装拆除4电工1电气安装拆除5辅助工2配合安装拆除接受过安全教育培训(具体作业人员以现场技术交底时人员为准)(2)主要安装拆除机具及材料准备序号机具名称单位规格型号数量用途1汽车吊台50t1安装拆除2大货车台8t4运输3吊绳根φ21.5/10m4吊装4手动葫芦个1～2t2吊装及其他5专用扳手把4紧固精品文档精品文档6通用扳手把4紧固7撬棍根4调整8麻绳根φ10～15以上/30m2吊装9铁锤把8～12磅2安装拆除10榔头把2.5磅2安装拆除11胶柄钳把8寸2安装拆除12铁丝卷12#2卷临时捆绑13口哨个2指挥14对讲机个4联系15经纬仪台1调试16兆欧表个1调试17万用表个1调试四、塔机安装工艺程序：（一）基础制作1、该工程范围内有一个高压线，塔机安装位置应保证塔机起重臂最前端距高压线20米的安全距离。2、该塔机安装采用固定式，固定支脚采用预埋支腿。塔机基础砼浇筑前先预埋塔机固定支脚。3、塔机基础根据现场实际情况，参照塔机说明书，首次基本安装高度23.8m要求地基承压力大于192KN/cm2，混凝土标号为C35。基础制作按施工项目编制的《塔机基础施工方案》要求执行。4、基础制作完毕后，施工项目需组织有关单位或部门以及监理进行基础验收，基础验收合格后方可进行塔机的安装。（二）塔机基本高度的安装精品文档精品文档本次塔机基本高度的安装采用50t汽车吊辅助安装。1、安装基础节（塔身第一节），用汽车吊把基础节装入已经预埋好的固定支脚中，打入8颗横向销轴连接，再插上4根竖向安全销，最后穿上开口销。2、椐据现场情况，用汽车吊安装1~3节标准节。3、安装顶升套架：安装前用汽车吊先将顶升套架作业平台在地面组装好，然后将顶升套架吊起来，套在已经装好的塔身上，注意装有油缸的一方要对应塔身有踏步的一方。接着装顶升横梁、顶升油缸。4、安装回转支承：安装前先将引进横梁安装就位，然后用汽车吊将回转支承吊装于塔身和顶升套架上，装好支座与塔身之间的连接销、支座与顶升套架的连接螺栓。5、安装塔尖：将一根4m吊绳成四倍穿过销轴固定的塔尖上，用汽车吊将其吊放在回转支承上，分别用螺栓和轴销与回转支承固定。同时在吊装塔帽时注意上部耳板的方向哪边是与平衡臂相连、哪边是与起重臂相连（如下图）。精品文档精品文档6、安装平衡臂：用4根φ21.3长度为8m的吊索，固定于平衡臂专设的吊点上，用汽车吊将平衡臂微微吊离地面，检查其稳定性。将平衡臂与塔尖连接。为了便于拉杆的连接，平衡臂要有一定的斜度，利用汽车吊微微起升，使双联拉杆与塔尖用销轴连接（如下图）。7、安装起重臂：将50m长起重臂在地面上...
