(完整版)沟槽开挖专项施工方案VIP专享VIP免费

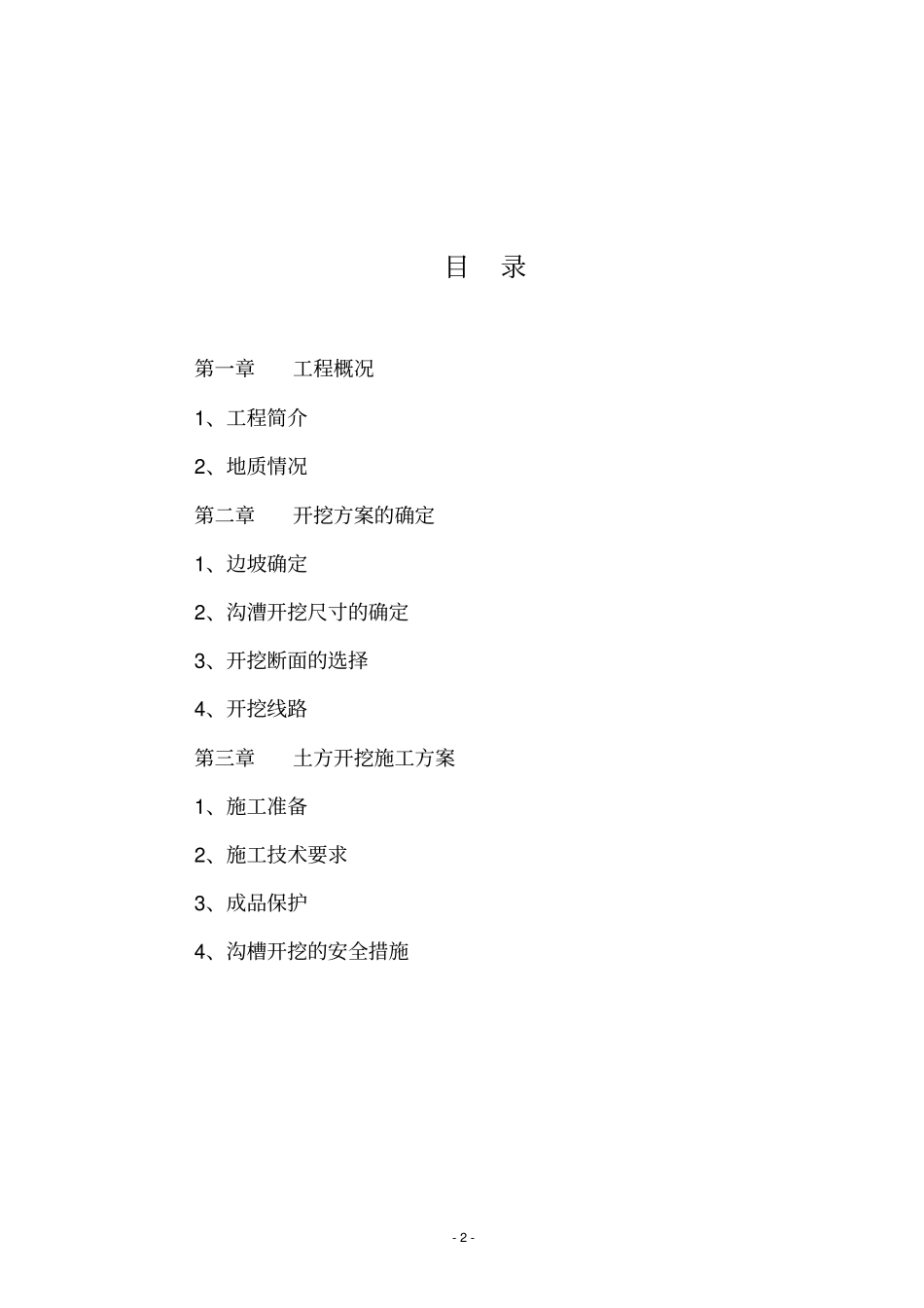

-1-沟槽开挖专项施工方案二〇一五年五月二十八日-2-目录第一章工程概况1、工程简介2、地质情况第二章开挖方案的确定1、边坡确定2、沟漕开挖尺寸的确定3、开挖断面的选择4、开挖线路第三章土方开挖施工方案1、施工准备2、施工技术要求3、成品保护4、沟槽开挖的安全措施-3-第一章工程概况1、工程简介2、地质情况（1）清基面及沟槽底高程①该深挖段清表后地面高程为：102.25m～104.50m；②开挖后沟槽底高程在：97.59m～97.25m间；③基坑最大开挖深度7.25m。（2）周边环境基坑两侧为防洪堤和路基清表后作业面，无建筑物、堆放物和地下管道，场地开阔，便于工程施工。（3）地质情况根据地质报告该堤基地质结构类型主要为双层结构（Ⅱ2类），上部分布有淤泥质土，厚度一般为0.50m～1.50m；该层承载力极低，属高压缩性土，不能做为路基和堤基土使用，需要清除换填；该层下部为粉土粘土，厚度为5.2m～6.8m。（4）地下水位根据地质报告，该地段地下水主要有基岩裂隙和第四系堆积层中的孔隙潜水两种类型，前者埋藏于基岩裂隙中，水量贫乏，受大气降水和上部孔隙潜水补给，排泄于河床。孔隙潜水分布于第四系松散砂及砂砾卵石层中，洪-4-水期具微承压性质，地下水埋深一般为4.00～6.00m，地下水动态与水文气象、地形条件极为密切，枯水期地下水补给河水，丰水期河水侧向补给地下水，地下水位年动态变幅5.00～6.00m。地下水位高程一般为96.00～97.00m。第二章开挖方案的确定1、边坡确定该开挖段周边地面开阔，附近无建筑物和地下管道，根据土质报告，地下水位埋深4.00～6.00m，高程在96.00～97.00m间，本工程沟槽底高程在97.59m～97.25m间，所以暂不考虑施工降排水措施。本工程的土质分别为①淤泥质土，厚度一般为0.5m～1.50m，该土质不能用于工程基础，已按要求清除；②粉质土，厚度5.2m～6.8m，土质较好，该层为主要开挖层。根据规范及工程实际情况该沟槽采取放坡开挖，不考虑支撑措施，放坡系数取1：0.67。2、沟槽开挖尺寸的确定根据图纸尺寸，箱涵沟槽底部的开挖宽度为7.70m（含两侧工作面），根据放坡系数则沟槽顶部宽度为：W=B+2×n×H，式中n为放坡系数，H为开挖深度。最大开挖深度按7.25m计算，则沟槽顶最大开挖宽度为：W=7.70+2*0.67*7.25=17.42m。3、沟槽开挖断面的选择在保证工程质量和安全的前提下，综合考虑减少开挖量、缩短工期、方便槽内施工等因素，根据现场土质情况、埋深、施工期气候等条件，本标段的箱涵沟槽断面决定采用梯形槽和马道结合的形式，针对本工程的特点，土方采取放坡分两层开挖，第一层开挖深度为3.0m，开挖土方直接装自卸汽-5-车转运出工作面，第二层开挖至槽底高程（同时减小坡度），开挖土方甩至第一层工作面上由另外一台挖掘机直接装车或甩到槽顶两侧规范要求范围，由装载机装车转运至沟槽工作区外。根据现场实际情况，开槽以机械开挖人工配合的方式进行。具体情况如下图所示。4、开挖线路开挖线路自K5+718向K5+351方向单侧开挖。第三章土方开挖施工方案1、施工准备（1）技术准备①开挖前认真审核地质报告、设计图纸和说明，做好图纸会审和施工组织设计，确定开挖断面和堆土位置；②对有关人员已做好书面技术交底工作，并签认；③做好施工管线的平面位置和高程核对。④测放开挖边线，并用白灰标示。（2）人员、机械设备、测量设备第二层第一层第二层第一层7.70m高程：97.25m～97.57m-6-人员：施工员2名、技术人员2名、专职安全员1人、电工1名。机械：挖掘机2台、装载机1台、自卸汽车5台、发电机1台、潜水泵5台等。测量仪器：全站仪1台，水准仪2台。（3）作业条件①已清除挖方区内所有障碍物，如地上高压、照明、通讯线路、电杆、树木、旧有建筑物、基础、坟墓等。②已完成场地平整，并且有一定坡向；挖好临时排水沟，以保证边坡不被冲刷塌方，基土不被地面水浸泡破坏，同时修筑好运输道路。2、施工技术要求（1）按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。在基坑开挖期间，设专人检查基坑稳定，发现问题及时报有关施工负责人员，便于及时处理。采用机械挖槽时，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构...
