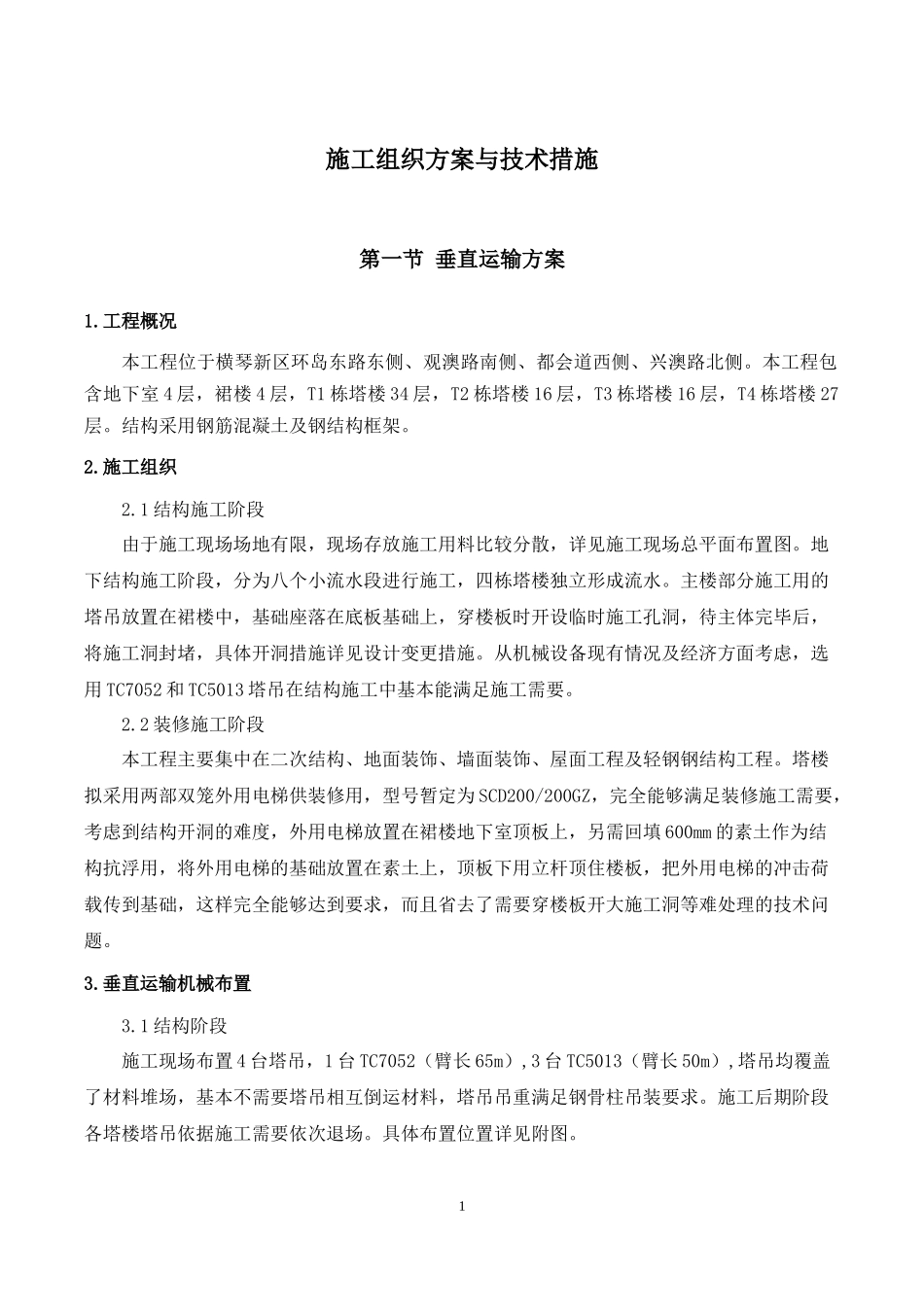

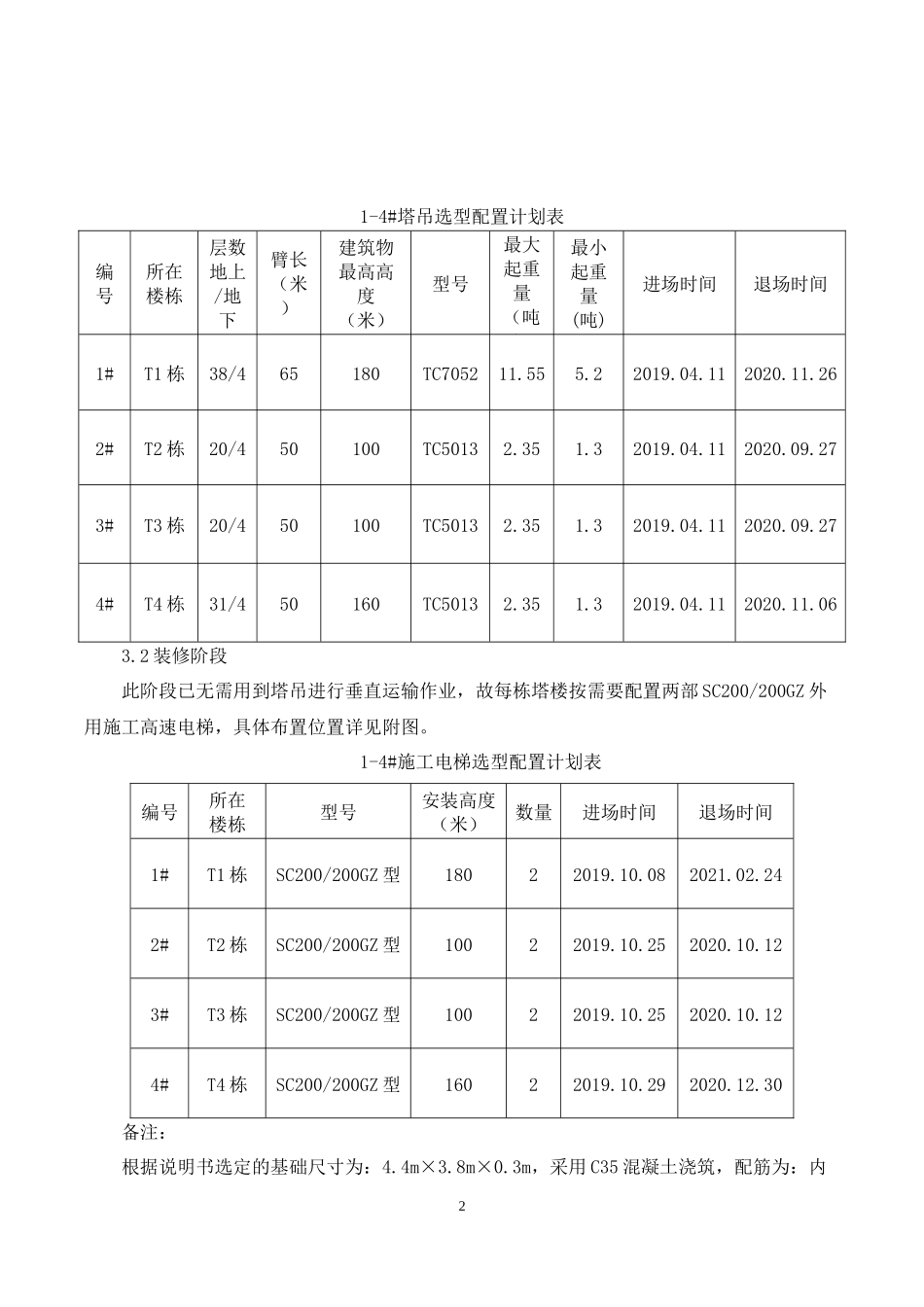

施工组织方案与技术措施第一节垂直运输方案1.工程概况本工程位于横琴新区环岛东路东侧、观澳路南侧、都会道西侧、兴澳路北侧。本工程包含地下室4层，裙楼4层，T1栋塔楼34层，T2栋塔楼16层，T3栋塔楼16层，T4栋塔楼27层。结构采用钢筋混凝土及钢结构框架。2.施工组织2.1结构施工阶段由于施工现场场地有限，现场存放施工用料比较分散，详见施工现场总平面布置图。地下结构施工阶段，分为八个小流水段进行施工，四栋塔楼独立形成流水。主楼部分施工用的塔吊放置在裙楼中，基础座落在底板基础上，穿楼板时开设临时施工孔洞，待主体完毕后，将施工洞封堵，具体开洞措施详见设计变更措施。从机械设备现有情况及经济方面考虑，选用TC7052和TC5013塔吊在结构施工中基本能满足施工需要。2.2装修施工阶段本工程主要集中在二次结构、地面装饰、墙面装饰、屋面工程及轻钢钢结构工程。塔楼拟采用两部双笼外用电梯供装修用，型号暂定为SCD200/200GZ，完全能够满足装修施工需要，考虑到结构开洞的难度，外用电梯放置在裙楼地下室顶板上，另需回填600mm的素土作为结构抗浮用，将外用电梯的基础放置在素土上，顶板下用立杆顶住楼板，把外用电梯的冲击荷载传到基础，这样完全能够达到要求，而且省去了需要穿楼板开大施工洞等难处理的技术问题。3.垂直运输机械布置3.1结构阶段施工现场布置4台塔吊，1台TC7052（臂长65m）,3台TC5013（臂长50m）,塔吊均覆盖了材料堆场，基本不需要塔吊相互倒运材料，塔吊吊重满足钢骨柱吊装要求。施工后期阶段各塔楼塔吊依据施工需要依次退场。具体布置位置详见附图。11-4#塔吊选型配置计划表编号所在楼栋层数地上/地下臂长（米）建筑物最高高度（米）型号最大起重量（吨）最小起重量(吨)进场时间退场时间1#T1栋38/465180TC705211.555.22019.04.112020.11.262#T2栋20/450100TC50132.351.32019.04.112020.09.273#T3栋20/450100TC50132.351.32019.04.112020.09.274#T4栋31/450160TC50132.351.32019.04.112020.11.063.2装修阶段此阶段已无需用到塔吊进行垂直运输作业，故每栋塔楼按需要配置两部SC200/200GZ外用施工高速电梯，具体布置位置详见附图。1-4#施工电梯选型配置计划表编号所在楼栋型号安装高度（米）数量进场时间退场时间1#T1栋SC200/200GZ型18022019.10.082021.02.242#T2栋SC200/200GZ型10022019.10.252020.10.123#T3栋SC200/200GZ型10022019.10.252020.10.124#T4栋SC200/200GZ型16022019.10.292020.12.30备注：根据说明书选定的基础尺寸为：4.4m×3.8m×0.3m，采用C35混凝土浇筑，配筋为：内2配双层双向二级钢筋ф12@200，钢筋混凝土保护层厚15mm。4.垂直运输机械安装4.1结构阶段垂直运输机械安装塔吊安装：由于该工程主楼位于裙楼之上，型式为下大上小，加上塔吊附着的要求，主楼部分的塔吊基础与塔身都须位于裙楼中，方能满足施工需要，基础置于底板之上，具体详见附图。由于塔吊基础座落于建筑基础底板上，且塔身又要穿过地下一层～四层的结构楼板。故塔吊安装方案需经结构设计人员复核，并提出结构处理（加强）方案。经塔吊出租单位现场察看，此布置方案塔吊的安装与拆除符合相关规定。安装过程中，由于塔吊臂长会和塔身打架，大臂必须有高差，而且严格划分好塔臂限位区，即禁旋转角度。对塔吊塔身需要进行附着。根据《塔式起重机产品说明书》及相关规范要求，塔机附着应注意以下事项：a、同一道附着装置的各撑杆应安装在同一水平面内；b、附着撑杆应保持水平，不得倾斜；c、附着时用经纬仪检查塔身中心线，在无风状态下，塔身轴心线对支撑面的侧向垂直度在1/1000以内；d、无论几道附着，最上一套附架处环梁内侧用内撑杆将塔身的四根主弦杆顶死，其余附着处不用内撑杆；4.2装修阶段垂直运输机械安装主楼部分用两部SC200/200GZ外用电梯，设置在地下室顶板上。基础座落在地下室顶板上，结构施工到六~七层左右时，开始安装外用电梯，穿插进行装修施工。（1）根据SC200/200GZ外用电梯导轨架的纵向中心和主楼的距离为3.2m，先在地下室顶板作好混凝土基础，混凝土基础上预埋锚固螺栓。（2）SC200/200GZ外用电梯的安装过程大致为：将部件运至安装地点——装底笼和二...
