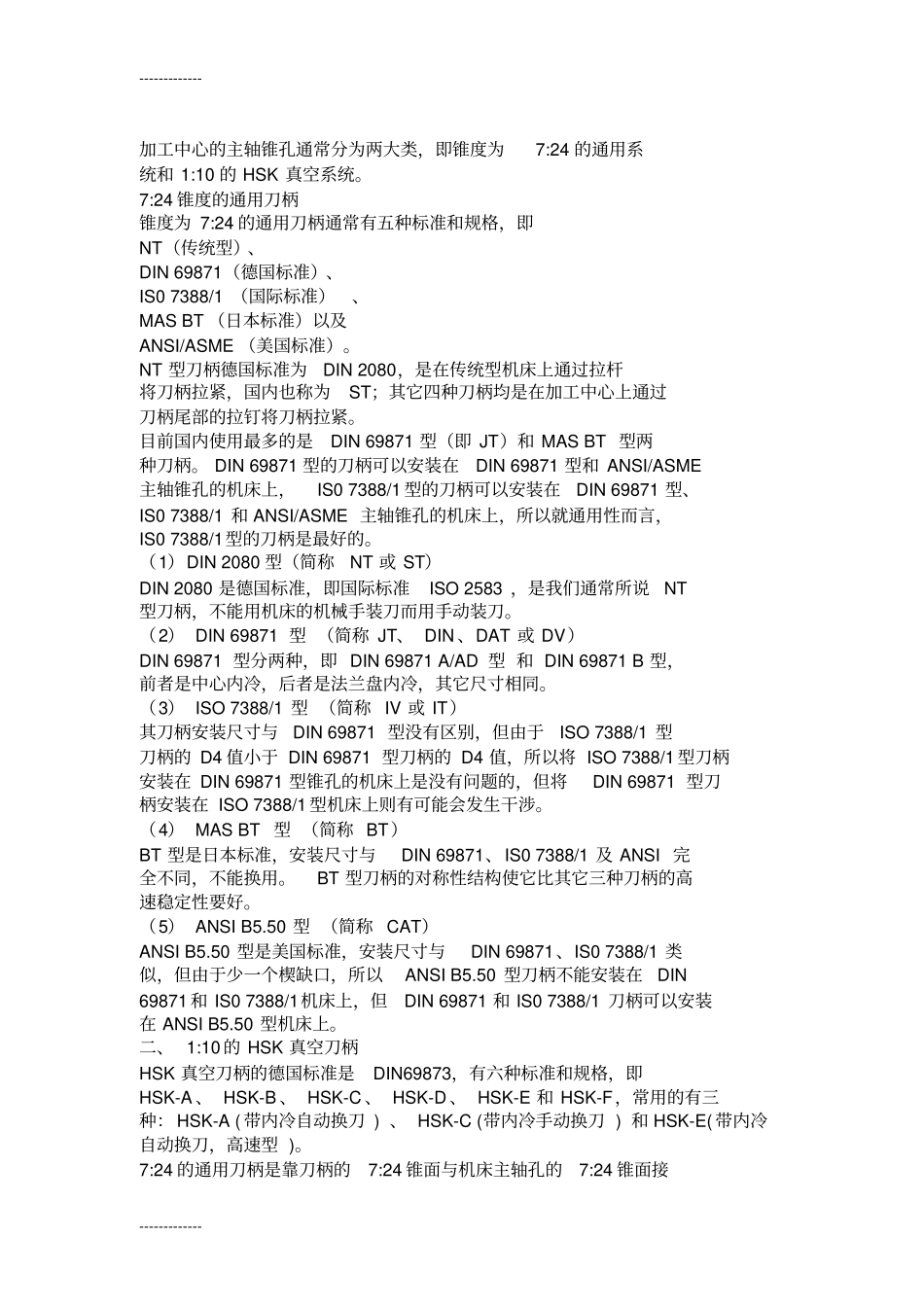

--------------------------加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN69871（德国标准）、IS07388/1（国际标准）、MASBT（日本标准）以及ANSI/ASME（美国标准）。NT型刀柄德国标准为DIN2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。目前国内使用最多的是DIN69871型（即JT）和MASBT型两种刀柄。DIN69871型的刀柄可以安装在DIN69871型和ANSI/ASME主轴锥孔的机床上，IS07388/1型的刀柄可以安装在DIN69871型、IS07388/1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS07388/1型的刀柄是最好的。（1）DIN2080型（简称NT或ST）DIN2080是德国标准，即国际标准ISO2583，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。（2）DIN69871型（简称JT、DIN、DAT或DV）DIN69871型分两种，即DIN69871A/AD型和DIN69871B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。（3）ISO7388/1型（简称IV或IT）其刀柄安装尺寸与DIN69871型没有区别，但由于ISO7388/1型刀柄的D4值小于DIN69871型刀柄的D4值，所以将ISO7388/1型刀柄安装在DIN69871型锥孔的机床上是没有问题的，但将DIN69871型刀柄安装在ISO7388/1型机床上则有可能会发生干涉。（4）MASBT型（简称BT）BT型是日本标准，安装尺寸与DIN69871、IS07388/1及ANSI完全不同，不能换用。BT型刀柄的对称性结构使它比其它三种刀柄的高速稳定性要好。（5）ANSIB5.50型（简称CAT）ANSIB5.50型是美国标准，安装尺寸与DIN69871、IS07388/1类似，但由于少一个楔缺口，所以ANSIB5.50型刀柄不能安装在DIN69871和IS07388/1机床上，但DIN69871和IS07388/1刀柄可以安装在ANSIB5.50型机床上。二、1:10的HSK真空刀柄HSK真空刀柄的德国标准是DIN69873，有六种标准和规格，即HSK-A、HSK-B、HSK-C、HSK-D、HSK-E和HSK-F，常用的有三种：HSK-A(带内冷自动换刀)、HSK-C(带内冷手动换刀)和HSK-E(带内冷自动换刀，高速型)。7:24的通用刀柄是靠刀柄的7:24锥面与机床主轴孔的7:24锥面接--------------------------触定位连接的，在高速加工、连接刚性和重合精度三方面有局限性。HSK真空刀柄靠刀柄的弹性变形，不但刀柄的1:10锥面与机床主轴孔的1:10锥面接触，而且使刀柄的法兰盘面与主轴面也紧密接触，这种双面接触系统在高速加工、连接刚性和重合精度上均优于7:24的HSK刀柄有A型、B型、C型、D型、E型、F型等多种规格，其中常用于加工中心(自动换刀)上的有A型、E型和F型。A型和E型的最大区别就在于：1.A型有传动槽而E型没有。所以相对来说A型传递扭矩较大，相对可进行一些重切削。而E型传递的扭矩就比较小，只能进行一些轻切削。2.A型刀柄上除有传动槽之外，还有手动固定孔、方向槽等，所以相对来说平衡性较差。而E型没有，所以E型更适合于高速加工。E型和F型的机构完全一致，它们的区别在于:同样称呼的E型和F型刀柄(比如E63和F63)，F型刀柄的锥部要小一号。也就是说E63和F63的法兰直径都是φ63，但F63的锥部尺寸只和E50的尺寸一样。所以和E63相比，F63的转速会更快(主轴轴承小)。--------------------------高速切削中的刀柄技术2006-11-3010:31:00进入论坛HSK刀柄锥的结构形式与常用的BT刀柄不同，它是一种新型的高速锥型刀柄，采用锥面与端面双重定位的方式（图2），在足够大的拉紧力作用下，HSK1：10空心工具锥柄和主轴1：10锥孔之间在整个锥面和支承平面上产生摩擦，提供封闭结构的径向定位，平面夹紧定位防止刀柄的轴向窜动，其径向跳动不超过5μm，轴向重复定位精度高达1μm。HSK短锥柄部长度短（约为标准BT锥柄长度的1/2）、重量轻，因此换刀时间短，有利于高速ATC及机床小型化。在整个速度范围内，HSK锥柄比BT锥柄具有更大的动、静径向刚度和良好的切削性能。HSK锥柄有A，B，C，D，E，F五种型式（图3)。国内采用DIN6989B-1中的A型和C型标准，如HSK50A，HSK63A，HSK100A等。HSK50和HSK63刀柄的主轴转速可达25000r/min，HSK100刀柄可达12000r/min...
