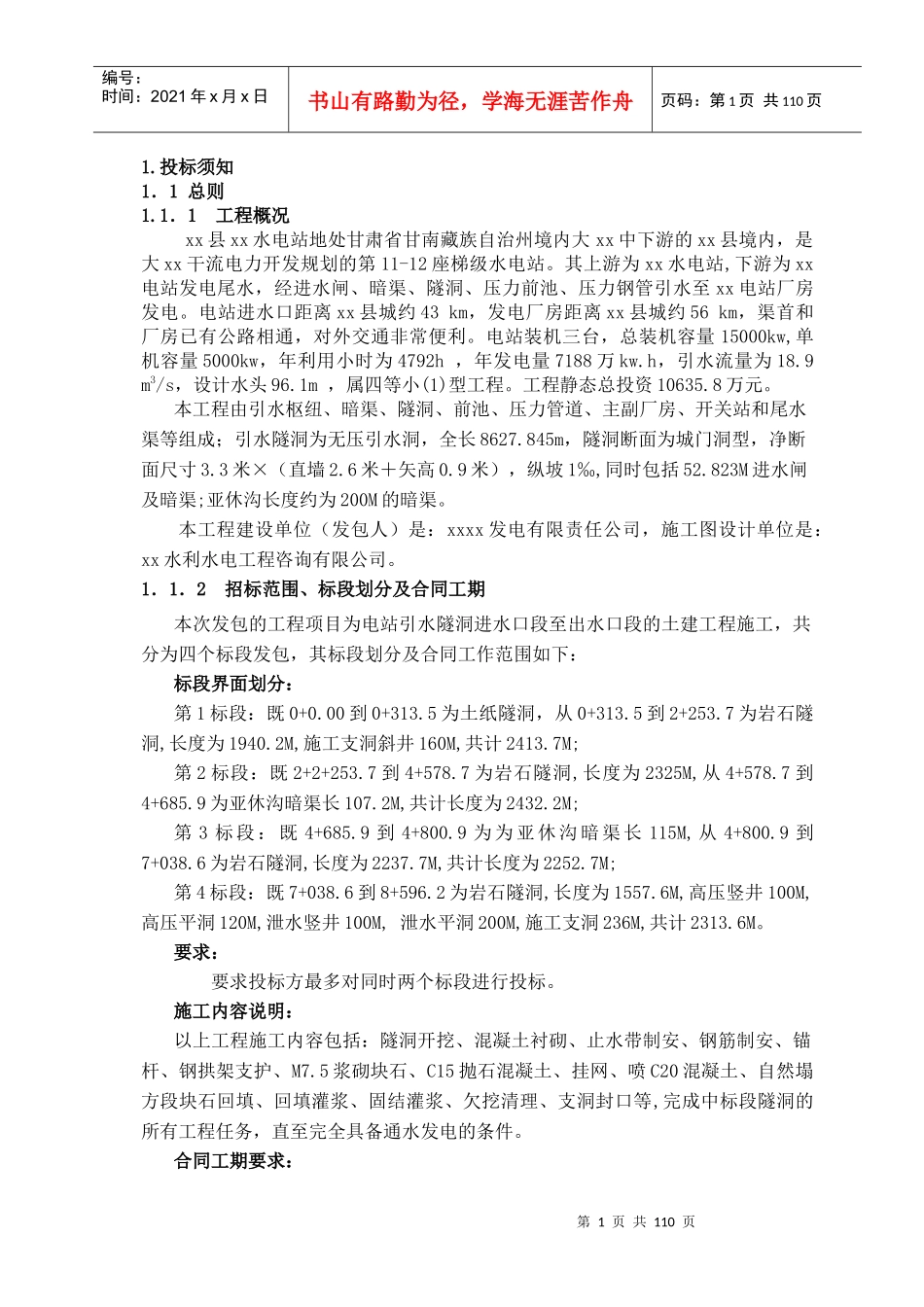

第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共110页1.投标须知1．1总则1.1．1工程概况xx县xx水电站地处甘肃省甘南藏族自治州境内大xx中下游的xx县境内，是大xx干流电力开发规划的第11-12座梯级水电站。其上游为xx水电站,下游为xx电站发电尾水，经进水闸、暗渠、隧洞、压力前池、压力钢管引水至xx电站厂房发电。电站进水口距离xx县城约43km，发电厂房距离xx县城约56km，渠首和厂房已有公路相通，对外交通非常便利。电站装机三台，总装机容量15000kw,单机容量5000kw，年利用小时为4792h，年发电量7188万kw.h，引水流量为18.9m3/s，设计水头96.1m，属四等小(1)型工程。工程静态总投资10635.8万元。本工程由引水枢纽、暗渠、隧洞、前池、压力管道、主副厂房、开关站和尾水渠等组成；引水隧洞为无压引水洞，全长8627.845m，隧洞断面为城门洞型，净断面尺寸3.3米×（直墙2.6米＋矢高0.9米），纵坡1‰,同时包括52.823M进水闸及暗渠;亚休沟长度约为200M的暗渠。本工程建设单位（发包人）是：xxxx发电有限责任公司，施工图设计单位是：xx水利水电工程咨询有限公司。1．1．2招标范围、标段划分及合同工期本次发包的工程项目为电站引水隧洞进水口段至出水口段的土建工程施工，共分为四个标段发包，其标段划分及合同工作范围如下：标段界面划分：第1标段：既0+0.00到0+313.5为土纸隧洞，从0+313.5到2+253.7为岩石隧洞,长度为1940.2M,施工支洞斜井160M,共计2413.7M;第2标段：既2+2+253.7到4+578.7为岩石隧洞,长度为2325M,从4+578.7到4+685.9为亚休沟暗渠长107.2M,共计长度为2432.2M;第3标段：既4+685.9到4+800.9为为亚休沟暗渠长115M,从4+800.9到7+038.6为岩石隧洞,长度为2237.7M,共计长度为2252.7M;第4标段：既7+038.6到8+596.2为岩石隧洞,长度为1557.6M,高压竖井100M,高压平洞120M,泄水竖井100M,泄水平洞200M,施工支洞236M,共计2313.6M。要求：要求投标方最多对同时两个标段进行投标。施工内容说明：以上工程施工内容包括：隧洞开挖、混凝土衬砌、止水带制安、钢筋制安、锚杆、钢拱架支护、M7.5浆砌块石、C15抛石混凝土、挂网、喷C20混凝土、自然塌方段块石回填、回填灌浆、固结灌浆、欠挖清理、支洞封口等,完成中标段隧洞的所有工程任务，直至完全具备通水发电的条件。合同工期要求：第2页共110页第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共110页1、合同规定总工期30个月，承包人应于xx年4月20日完成承建的全部工程。2、本工期要求为非正常施工工期，其合同的执行和报价均按非正常工期要求执行，投标方应充分考虑这一因素。1．1．3对各标段承包人的基本要求1、各标段承包人的施工营地、施工场地等临时设施及施工道路均在业主指定现场落实。在发包人向承包人提供的场地中，凡属森林、草地均属国家所有；承包人在进场后，必须注意不得损坏上述设施，否则由此产生的一切费用和后果均由承包人承担。2、要求开挖和衬砌进行交叉作业，并制定详实的施工组织计划方案。施工组织计划方案中对投入的设备、人员、技术力量和开挖月进度计划、衬砌月进度计划做详细描述。3、混凝土衬砌工程、回填灌浆、固结灌浆进行交叉作业。4、承包人应根据合同条款规定及发包人、监理人指示，积极创造良好的施工条件。5、承包人应为其它标段承包人满足工程施工而必须采用的施工方法提供方便，且应服从指挥部、监理人决定。6、承包人在现场修筑的施工道路，应按合同规定范围无偿提供给其他承包人及发包人使用。7、各标段承包人在标段分界面处实施开挖时，其开挖进度、方式、弃碴地点及程序均应报指挥部、监理人书面批准，各标段承包人必须按批准的方案执行。凡交叉作业的工作面，承包人必须按照报指挥部、监理人批准的月进度计划，按时进行交叉作业，如由于承包人自己的原因导致无法按时完成工程时，承包人也将被视为逾期违约而被处以违约罚金并赔偿由此而引起的一切损失费用。8、承包人应保证各自标段的施工不对其它标段的承包人施工产生不利影响，严防自己标段的施工用水、天然来水与开挖弃碴流（落）入施工范围以外（按指挥部、监理人指定...
