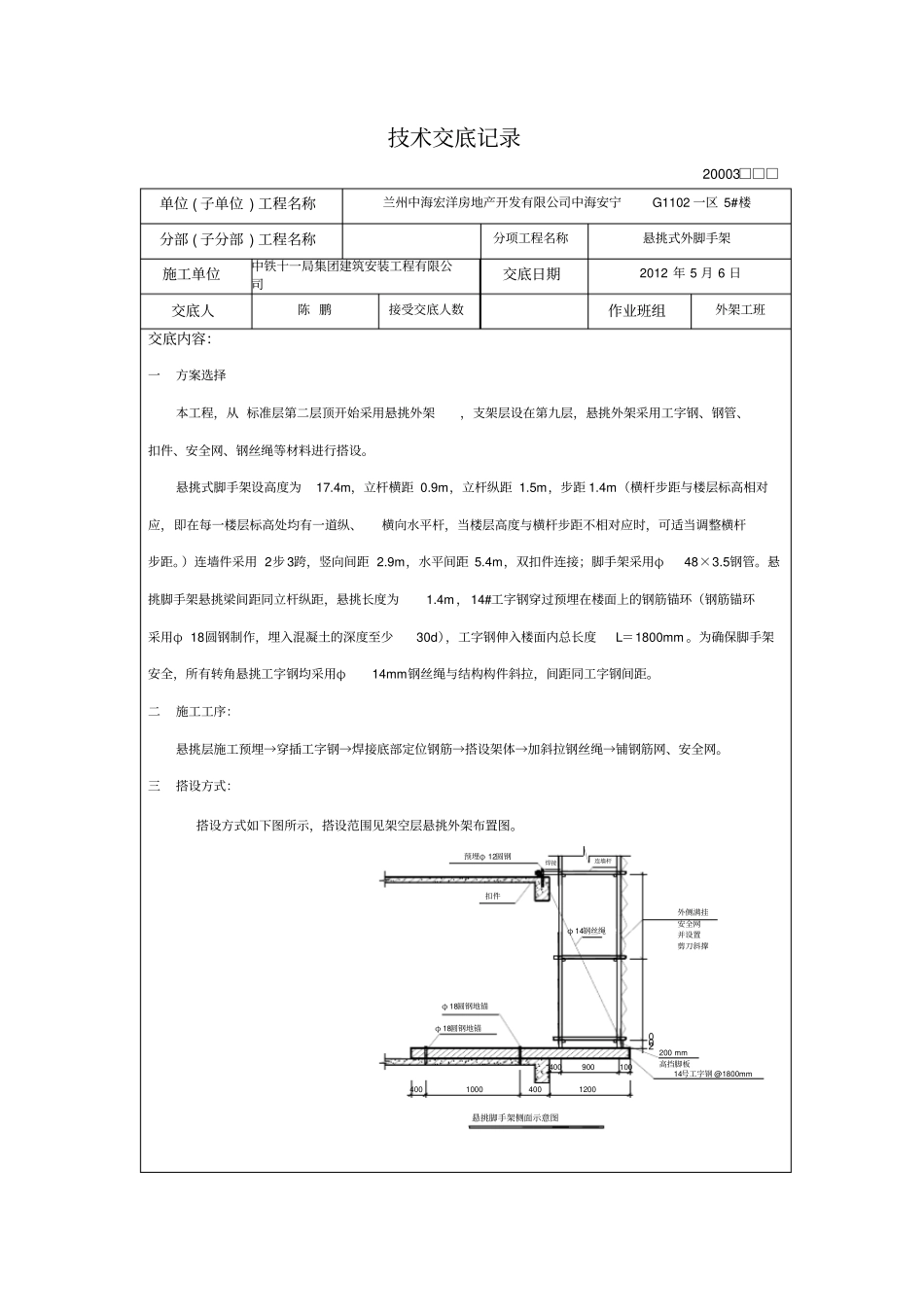

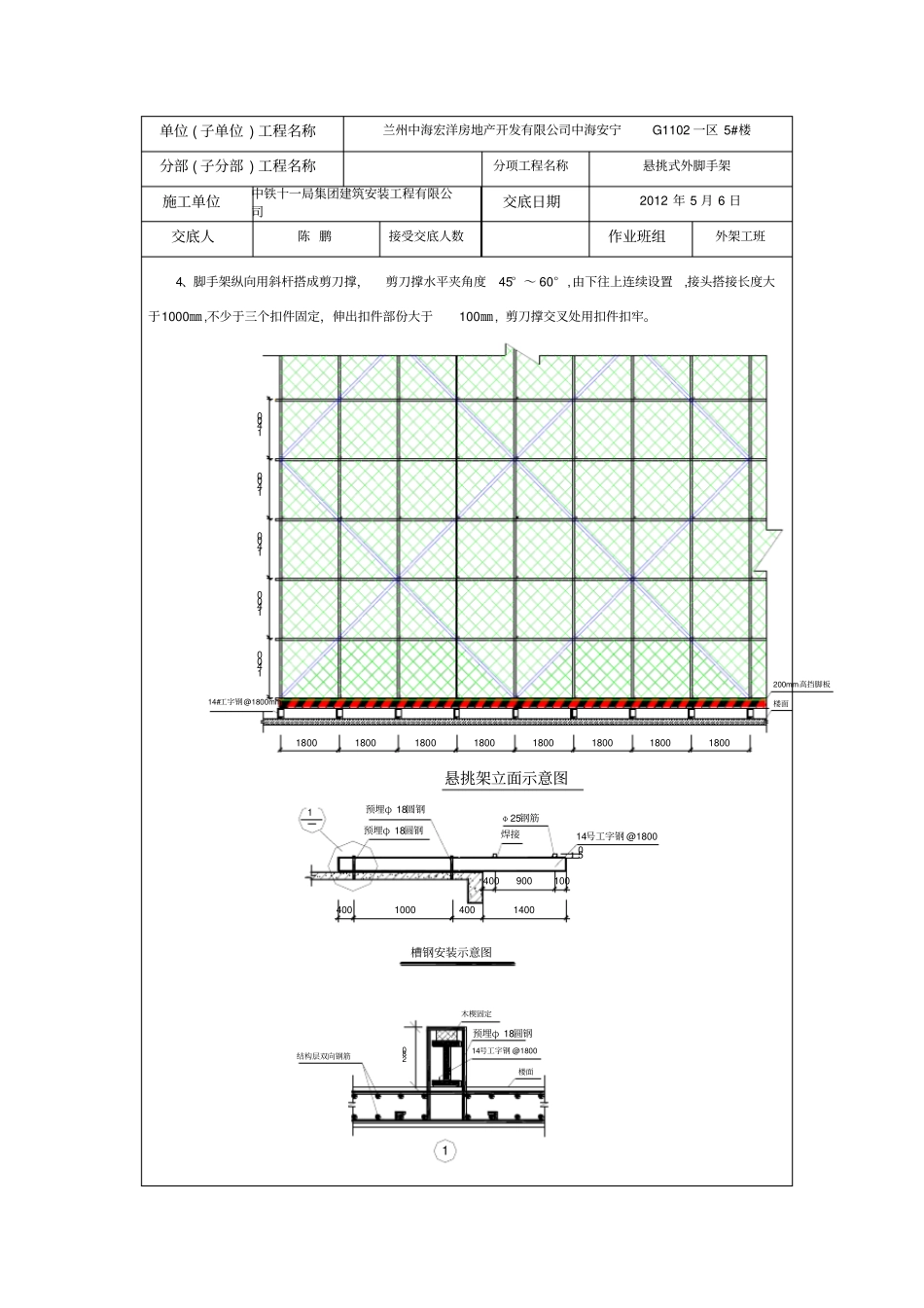

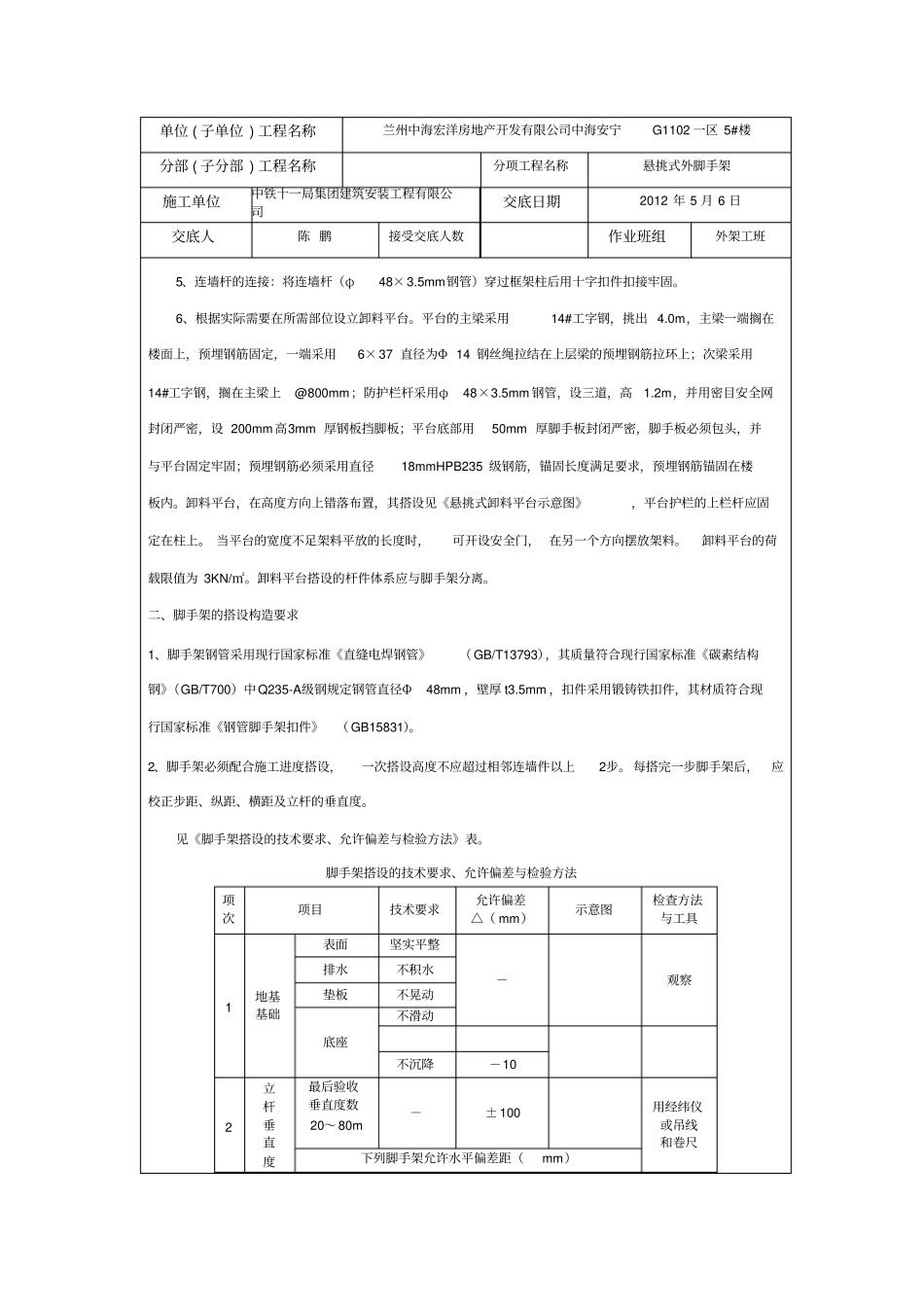

悬挑脚手架侧面示意图14号工字钢@1800mm10004001200预埋φ12圆钢扣件900400100焊接400φ18圆钢地锚φ18圆钢地锚外侧满挂安全网并设置剪刀斜撑200mm高挡脚板连墙杆200φ14钢丝绳技术交底记录20003□□□单位(子单位)工程名称兰州中海宏洋房地产开发有限公司中海安宁G1102一区5#楼分部(子分部)工程名称分项工程名称悬挑式外脚手架施工单位中铁十一局集团建筑安装工程有限公司交底日期2012年5月6日交底人陈鹏接受交底人数作业班组外架工班交底内容：一方案选择本工程，从标准层第二层顶开始采用悬挑外架，支架层设在第九层，悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。悬挑式脚手架设高度为17.4m，立杆横距0.9m，立杆纵距1.5m，步距1.4m（横杆步距与楼层标高相对应，即在每一楼层标高处均有一道纵、横向水平杆，当楼层高度与横杆步距不相对应时，可适当调整横杆步距。）连墙件采用2步3跨，竖向间距2.9m，水平间距5.4m，双扣件连接；脚手架采用φ48×3.5钢管。悬挑脚手架悬挑梁间距同立杆纵距，悬挑长度为1.4m，14#工字钢穿过预埋在楼面上的钢筋锚环（钢筋锚环采用φ18圆钢制作，埋入混凝土的深度至少30d），工字钢伸入楼面内总长度L＝1800mm。为确保脚手架安全，所有转角悬挑工字钢均采用φ14mm钢丝绳与结构构件斜拉，间距同工字钢间距。二施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。三搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。200mm高挡脚板1400180018001800180018001800180018001400140014001400悬挑架立面示意图楼面14#工字钢@1800mm单位(子单位)工程名称兰州中海宏洋房地产开发有限公司中海安宁G1102一区5#楼分部(子分部)工程名称分项工程名称悬挑式外脚手架施工单位中铁十一局集团建筑安装工程有限公司交底日期2012年5月6日交底人陈鹏接受交底人数作业班组外架工班4、脚手架纵向用斜杆搭成剪刀撑，剪刀撑水平夹角度45°～60°,由下往上连续设置,接头搭接长度大于1000㎜,不少于三个扣件固定，伸出扣件部份大于100㎜,剪刀撑交叉处用扣件扣牢。槽钢安装示意图14号工字钢@1800预埋φ18圆钢1000400140040090040010050焊接Φ25钢筋1结构层双向钢筋280楼面木楔固定预埋φ18圆钢14号工字钢@18001预埋φ18圆钢单位(子单位)工程名称兰州中海宏洋房地产开发有限公司中海安宁G1102一区5#楼分部(子分部)工程名称分项工程名称悬挑式外脚手架施工单位中铁十一局集团建筑安装工程有限公司交底日期2012年5月6日交底人陈鹏接受交底人数作业班组外架工班5、连墙杆的连接：将连墙杆（φ48×3.5mm钢管）穿过框架柱后用十字扣件扣接牢固。6、根据实际需要在所需部位设立卸料平台。平台的主梁采用14#工字钢，挑出4.0m，主梁一端搁在楼面上，预埋钢筋固定，一端采用6×37直径为Φ14钢丝绳拉结在上层梁的预埋钢筋拉环上；次梁采用14#工字钢，搁在主梁上@800mm；防护栏杆采用φ48×3.5mm钢管，设三道，高1.2m，并用密目安全网封闭严密，设200mm高3mm厚钢板挡脚板；平台底部用50mm厚脚手板封闭严密，脚手板必须包头，并与平台固定牢固；预埋钢筋必须采用直径18mmHPB235级钢筋，锚固长度满足要求，预埋钢筋锚固在楼板内。卸料平台，在高度方向上错落布置，其搭设见《悬挑式卸料平台示意图》，平台护栏的上栏杆应固定在柱上。当平台的宽度不足架料平放的长度时，可开设安全门，在另一个方向摆放架料。卸料平台的荷载限值为3KN/㎡。卸料平台搭设的杆件体系应与脚手架分离。二、脚手架的搭设构造要求1、脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793），其质量符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢规定钢管直径Φ48mm，壁厚t3.5mm，扣件采用锻铸铁扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）。2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上2步。每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。见《脚手架搭设的技术要求、允许偏差与检验方法》表。脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求允许偏差△...
