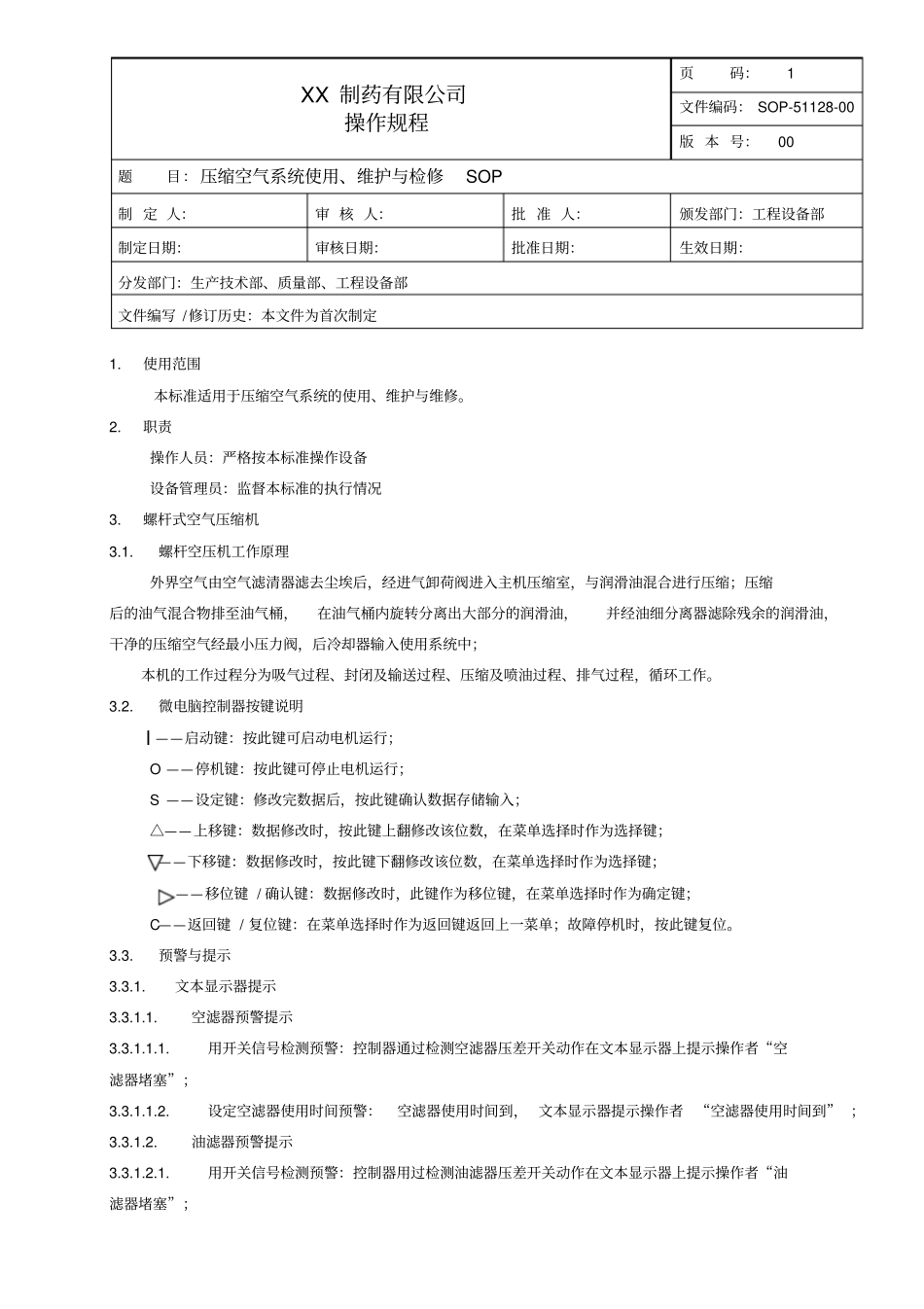

XX制药有限公司操作规程页码：1文件编码：SOP-51128-00版本号：00题目：压缩空气系统使用、维护与检修SOP制定人：审核人：批准人：颁发部门：工程设备部制定日期：审核日期：批准日期：生效日期：分发部门：生产技术部、质量部、工程设备部文件编写/修订历史：本文件为首次制定1.使用范围本标准适用于压缩空气系统的使用、维护与维修。2.职责操作人员：严格按本标准操作设备设备管理员：监督本标准的执行情况3.螺杆式空气压缩机3.1.螺杆空压机工作原理外界空气由空气滤清器滤去尘埃后，经进气卸荷阀进入主机压缩室，与润滑油混合进行压缩；压缩后的油气混合物排至油气桶，在油气桶内旋转分离出大部分的润滑油，并经油细分离器滤除残余的润滑油，干净的压缩空气经最小压力阀，后冷却器输入使用系统中；本机的工作过程分为吸气过程、封闭及输送过程、压缩及喷油过程、排气过程，循环工作。3.2.微电脑控制器按键说明┃——启动键：按此键可启动电机运行；O——停机键：按此键可停止电机运行；S——设定键：修改完数据后，按此键确认数据存储输入；△——上移键：数据修改时，按此键上翻修改该位数，在菜单选择时作为选择键；——下移键：数据修改时，按此键下翻修改该位数，在菜单选择时作为选择键；——移位键/确认键：数据修改时，此键作为移位键，在菜单选择时作为确定键；C——返回键/复位键：在菜单选择时作为返回键返回上一菜单；故障停机时，按此键复位。3.3.预警与提示3.3.1.文本显示器提示3.3.1.1.空滤器预警提示3.3.1.1.1.用开关信号检测预警：控制器通过检测空滤器压差开关动作在文本显示器上提示操作者“空滤器堵塞”；3.3.1.1.2.设定空滤器使用时间预警：空滤器使用时间到，文本显示器提示操作者“空滤器使用时间到”；3.3.1.2.油滤器预警提示3.3.1.2.1.用开关信号检测预警：控制器用过检测油滤器压差开关动作在文本显示器上提示操作者“油滤器堵塞”；XX制药有限公司操作规程页码：2文件编码：SOP-51128-00版本号：00题目：压缩空气系统使用、维护与检修SOP3.3.1.2.2.设定油滤器使用时间预警：油滤器使用时间到，文本显示器上提示操作者“油滤器使用时间到”；3.3.1.3.油分器预警指示：3.3.1.3.1.用开关信号检测预警：控制器通过检测油分器压差开关动作在文本显示器上提示操作者“油分器堵塞”；3.3.1.3.2.设定油分器使用时间预警：油分器使用时间到，文本显示器上提示操作者“油分器使用时间到”；3.3.1.4.润滑油预警指示：润滑油使用时间到，文本显示器上提示操作者“润滑油使用时间到”；3.3.1.5.润滑脂预警提示：润滑脂使用时间到，文本显示器上提示操作者“润滑脂使用时间到”。3.3.2.主控器显示指示项目意义及功能信号灯灯状态电源控制器通电PWR灯亮运行控制器运行RUN灯亮故障检测到故障并停机ERR灯闪烁输入开关量端子号20-12输入开关量动作IN00-08相应灯亮，但如输入点无功能指示灯不会点亮输入开关量端子号27、28、29、30、31、35、36、37、38、39输出开关量动作OUT00-09相应指示灯亮数据存储设定数据和存时间PWR闪烁一下3.4.安全保护3.4.1.对电机的保护电气故障故障显示引起原因短路现场故障显示“主机或风机短路”有短路产生或额定电流设定错误堵转现场故障显示“主机或风机堵转”负载过大、轴承磨损，其它机械故障过载现场故障显示“主机或风机过载”负载过大、轴承磨损，其它机械故障缺相现场故障显示“主机或风机*相缺相”电源、接触器、电机缺相不平衡现场故障显示“主机或风机电流不平衡”接触器接触不良、电机内部开环3.4.2.排气超温保护XX制药有限公司操作规程页码：3文件编码：SOP-51128-00版本号：00题目：压缩空气系统使用、维护与检修SOP排气温度高于设定温度高限控制器报警停机，现场故障显示“排气温高”；3.4.3.空压机防逆转保护当接入空压机的三相电源相序与控制器设置不一样时，现场故障显示“相序错误”，控制器不能启动电机，此时需交换两相电源线并看电机转向即可；3.4.4.供压超压保护排气压力高于设定压力高限时控制器报警停机，现场故障显示“排气压力高”；3.4.5.传感器失灵保护当压力传感器或温度传感器断线时，控制器报警停机，现场...
