双容水箱液位控制结题研究报告VIP免费

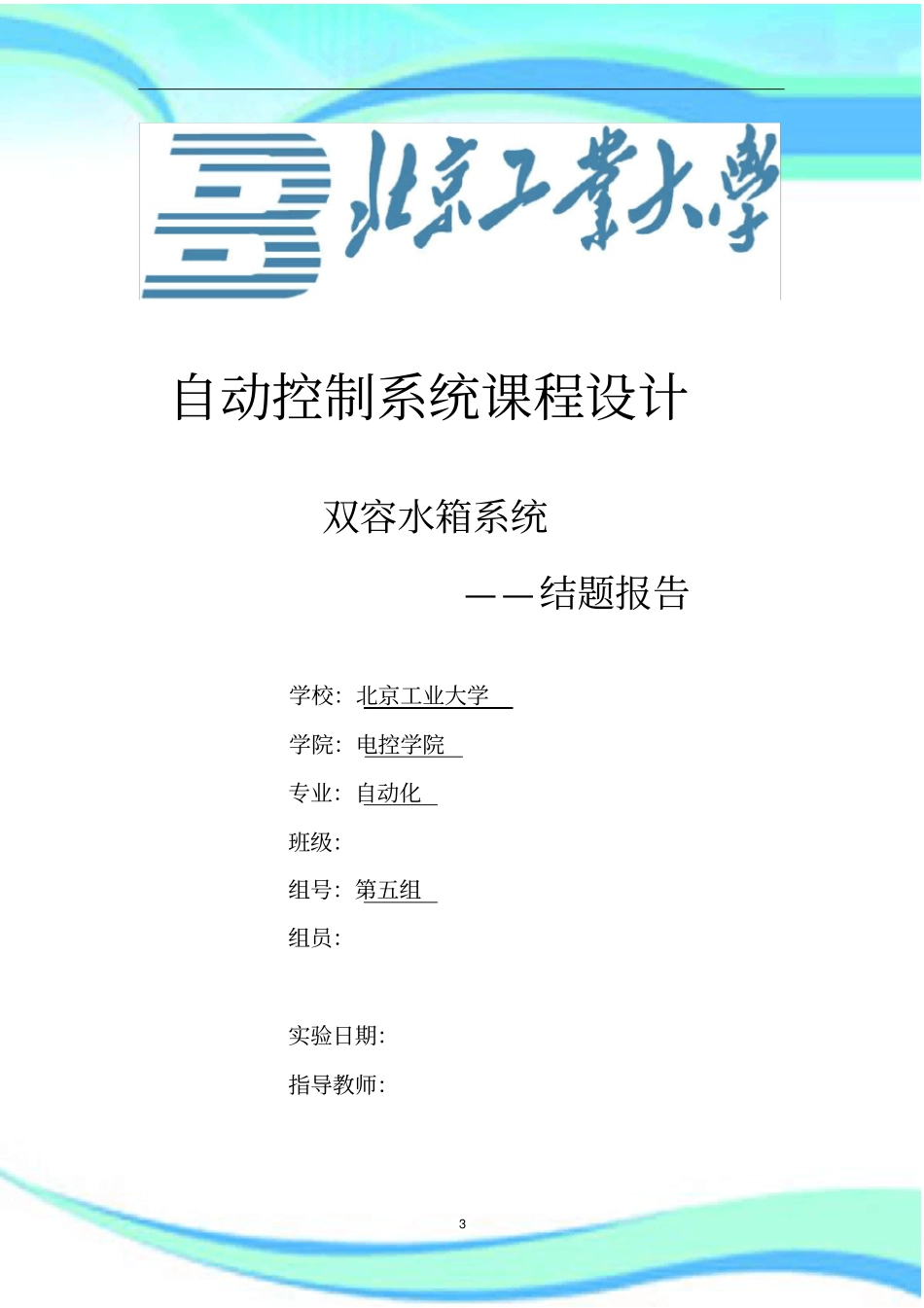

双容水箱液位控制结题研究报告_第1页
1/17
双容水箱液位控制结题研究报告_第2页
2/17
双容水箱液位控制结题研究报告_第3页
3/17
双容水箱液位控制结题研究报告2————————————————————————————————作者:————————————————————————————————日期:3自动控制系统课程设计双容水箱系统——结题报告学校:北京工业大学学院:电控学院专业:自动化班级:组号:第五组组员:实验日期:指导教师:4目录一、课程设计任务.....................................................................3二、被控对象的模型及分析.....................................................5三、系统控制方案论证.............................................................7四、控制结构与控制器设计步骤.............................................8五、实验过程论述.....................................................................8六、实验结果及分析...............................................................12七、总结....................................................................................12八、附录....................................................................................125一、课程设计任务1、课程设计目的(1)掌握自动控制系统的分析与控制器设计方法。(2)掌握基于MATLAB的系统仿真方法(3)掌握基于实验方法确定系统模型参数的方法(4)掌握基于物理对象的控制系统的调试方法(5)培养编制技术总结报告的能力。2、被控对象:双容水箱系统3、性能指标要求衰减率4:1~10:1,超调量Mp<10%,调节时间Ts<45s,稳态误差0sse二、被控对象的模型及分析1双容水箱的数学模型双容水箱液位控制结构图如下图所示:图2-3双容水箱液位控制结构图设流量Q1为双容水箱的输入量,下水箱的液位高度H2为输出量,根据物料动态平衡关系,并考虑到液体传输过程中的时延,其传递函数为式中K=R4,T1=R2C1,T2=R4C2,R2、R4分别为阀V3和V4的液阻,C1和C2分别为左水箱和右水箱的容量系数。式中的K、T1和T2可由实验求得的阶跃响应曲线求出。具体的做法是在下图所示的阶跃响应曲线上取:6)-1(*)1*)(1*()()()(2112esSTSTKSGSQSH61)、h2(t)稳态值的渐近线h2(∞);图2-4阶跃响应曲线2)、h2(t)|t=t1=0.4h2(∞)时曲线上的点A和对应的时间t1;3)、h2(t)|t=t2=0.8h2(∞)时曲线上的点B和对应的时间t2。然后,利用下面的近似公式计算式1-6中的参数K、T1和T2。其中:对于式(1-6)所示的二阶过程,0.32
