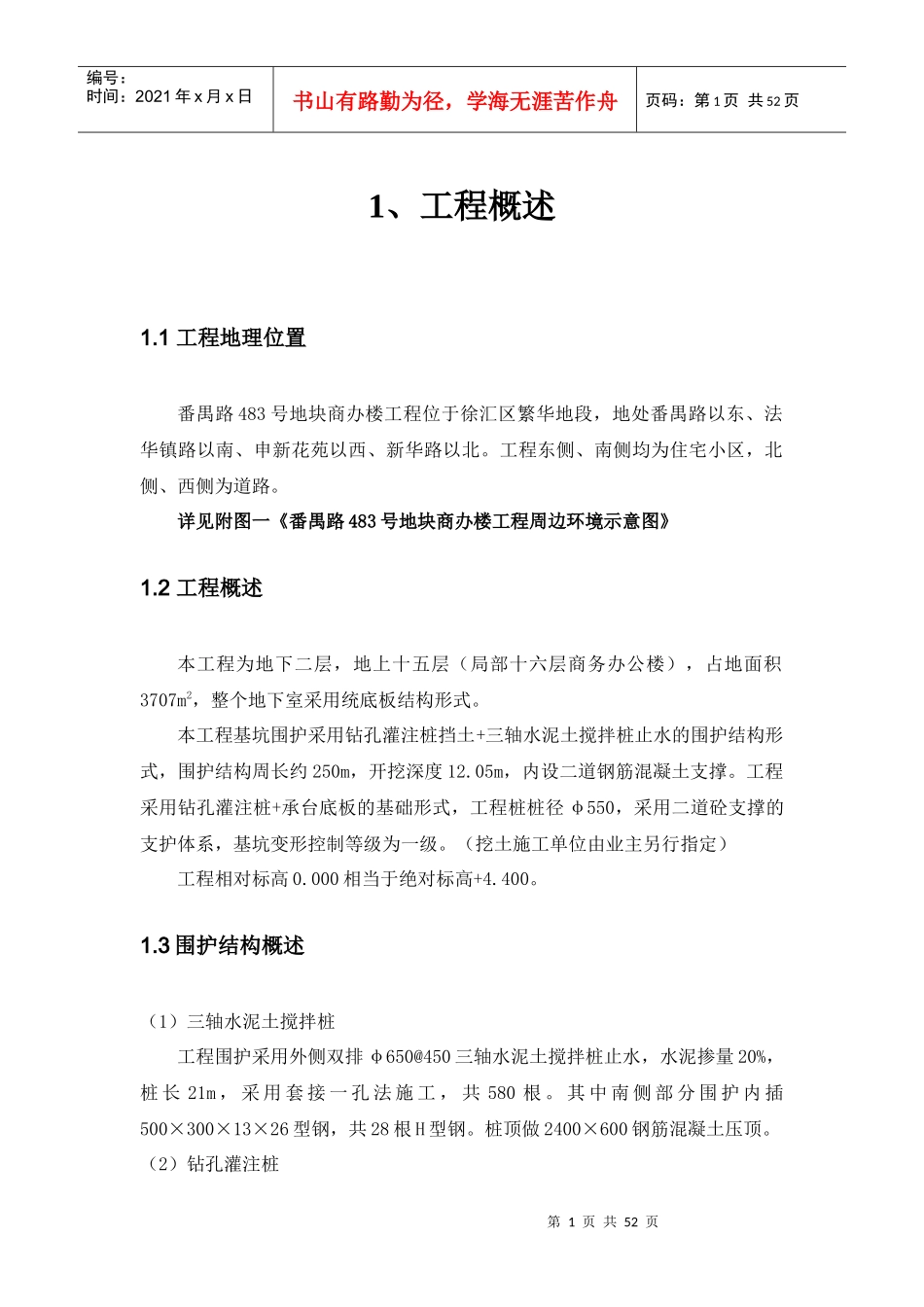

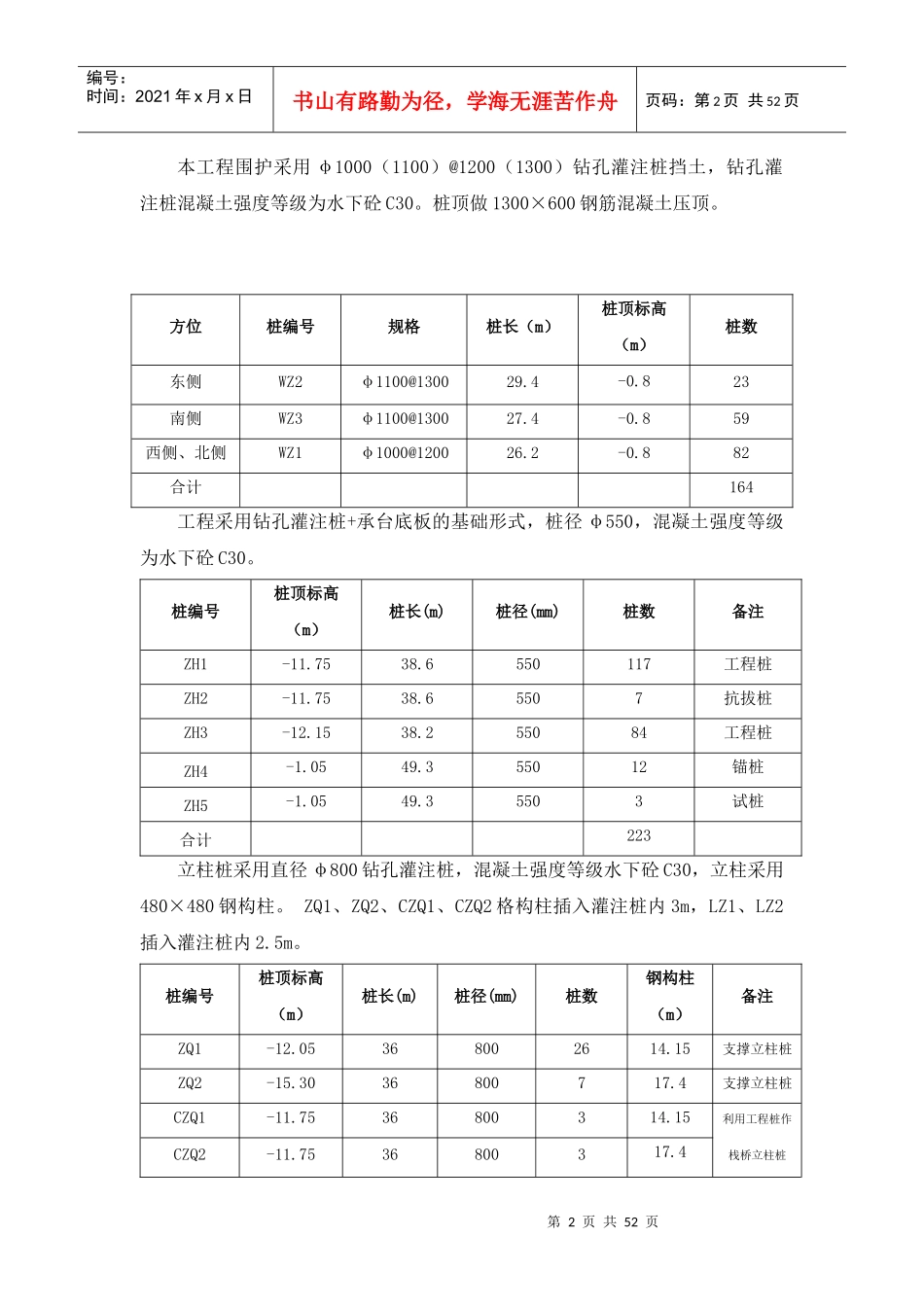

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页1、工程概述1.1工程地理位置番禺路483号地块商办楼工程位于徐汇区繁华地段，地处番禺路以东、法华镇路以南、申新花苑以西、新华路以北。工程东侧、南侧均为住宅小区，北侧、西侧为道路。详见附图一《番禺路483号地块商办楼工程周边环境示意图》1.2工程概述本工程为地下二层，地上十五层（局部十六层商务办公楼），占地面积3707m2，整个地下室采用统底板结构形式。本工程基坑围护采用钻孔灌注桩挡土+三轴水泥土搅拌桩止水的围护结构形式，围护结构周长约250m，开挖深度12.05m，内设二道钢筋混凝土支撑。工程采用钻孔灌注桩+承台底板的基础形式，工程桩桩径φ550，采用二道砼支撑的支护体系，基坑变形控制等级为一级。（挖土施工单位由业主另行指定）工程相对标高0.000相当于绝对标高+4.400。1.3围护结构概述（1）三轴水泥土搅拌桩工程围护采用外侧双排φ650@450三轴水泥土搅拌桩止水，水泥掺量20%，桩长21m，采用套接一孔法施工，共580根。其中南侧部分围护内插500×300×13×26型钢，共28根H型钢。桩顶做2400×600钢筋混凝土压顶。（2）钻孔灌注桩第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页本工程围护采用φ1000（1100）@1200（1300）钻孔灌注桩挡土，钻孔灌注桩混凝土强度等级为水下砼C30。桩顶做1300×600钢筋混凝土压顶。方位桩编号规格桩长（m）桩顶标高（m）桩数东侧WZ2φ1100@130029.4-0.823南侧WZ3φ1100@130027.4-0.859西侧、北侧WZ1φ1000@120026.2-0.882合计164工程采用钻孔灌注桩+承台底板的基础形式，桩径φ550，混凝土强度等级为水下砼C30。桩编号桩顶标高（m）桩长(m)桩径(mm)桩数备注ZH1-11.7538.6550117工程桩ZH2-11.7538.65507抗拔桩ZH3-12.1538.255084工程桩ZH4-1.0549.355012锚桩ZH5-1.0549.35503试桩合计223立柱桩采用直径φ800钻孔灌注桩，混凝土强度等级水下砼C30，立柱采用480×480钢构柱。ZQ1、ZQ2、CZQ1、CZQ2格构柱插入灌注桩内3m，LZ1、LZ2插入灌注桩内2.5m。桩编号桩顶标高（m）桩长(m)桩径(mm)桩数钢构柱（m）备注ZQ1-12.05368002614.15支撑立柱桩ZQ2-15.3036800717.4支撑立柱桩CZQ1-11.7536800314.15利用工程桩作栈桥立柱桩CZQ2-11.7536800317.4第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页LZ1-12.0530800612.05支撑立柱桩LZ2-12.9030800112.9支撑立柱桩合计46（3）土体加固及高压旋喷桩坑内采用φ700@500二轴搅拌桩加固，加固范围开挖面以下4m，水泥掺量13%，搭接为200mm。开挖面以上至自然地坪采用低掺量加固，水泥掺量8%，搭接为200mm。规格桩顶标高（m）深度（m）面积（m2）水泥掺量φ700@500-3.212.854038%（13%）φ700@500-12.05425613%基坑坑底加固和钻孔灌注桩间的缝隙采用@1000、水泥掺量10%压密注浆进行加固处理（水泥：水玻璃=1：0.03）。规格桩顶标高（m）深度（m）根数水泥掺量@1000-8.757.36410%@1000-3.212.859110%因围护钻孔灌注桩避让原有桩基础，导致基坑南侧部分围护桩间隙加大，为保证止水效果，避免止水三轴搅拌桩破坏漏水，在此区域加强止水措施，采用φ800旋喷桩施工。深度20m，水泥掺量28%。规格桩顶标高（m）深度（m）根数水泥掺量φ800@600-0.8201828%基坑电梯井采用φ800旋喷桩施工旋喷加固，深度4.5/7.95m，水泥掺量28%。规格桩顶标高（m）深度(m)根数水泥掺量φ800@600-12.054.527228%φ800@600-12.057.9548028%第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页详见附图二《番禺路483号地块商办楼工程围护平面图》1.4工程地质概况和周边环境1.4.1工程地质条件1.4.1.1地形、地貌和地面标高拟建场区位于长江三角洲冲击平原的东南前缘，属滨海平原地貌类型，场地地势较为平坦，地面标高2.99m～3.82m。1.4.1.2地基土构成及特点本场地自地表至70.0m深度范围内所揭露的土层按其成因可分为9层，沉积年代为全新世～上更新世，场地的地层自上而下土层特点大致如下：第①层填土...
