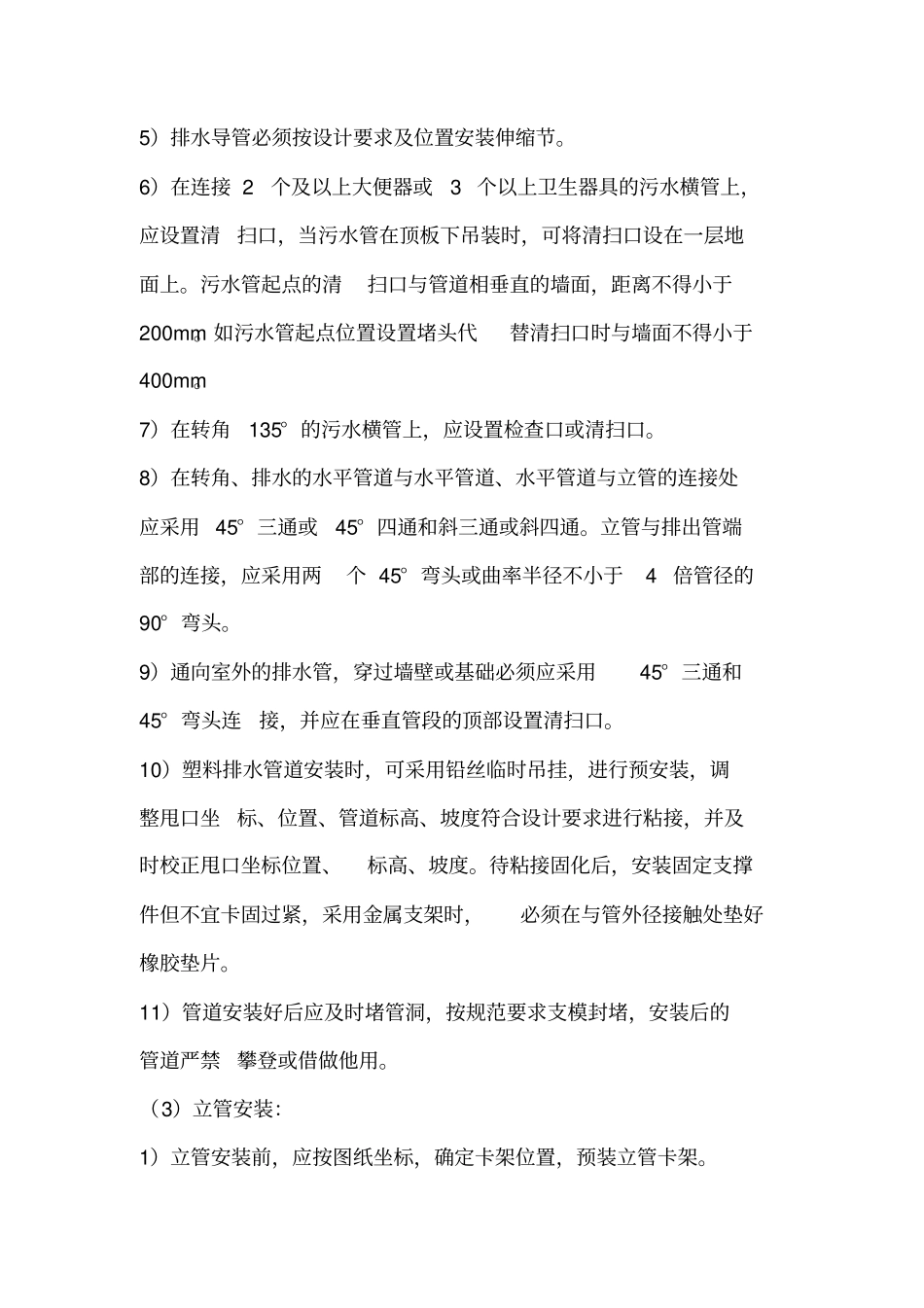

屋面排水管工程施工工艺1、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验2、施工工艺（1）预制加工：根据图纸要求并结合实际情况，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。（2）干管安装：1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。5）排水导管必须按设计要求及位置安装伸缩节。6）在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。7）在转角135°的污水横管上，应设置检查口或清扫口。8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。9）通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。10）塑料排水管道安装时，可采用铅丝临时吊挂，进行预安装，调整甩口坐标、位置、管道标高、坡度符合设计要求进行粘接，并及时校正甩口坐标位置、标高、坡度。待粘接固化后，安装固定支撑件但不宜卡固过紧，采用金属支架时，必须在与管外径接触处垫好橡胶垫片。11）管道安装好后应及时堵管洞，按规范要求支模封堵，安装后的管道严禁攀登或借做他用。（3）立管安装：1）立管安装前，应按图纸坐标，确定卡架位置，预装立管卡架。2）土建墙面粉刷后，按预留口位置核对图纸坐标，确定管道中心线后，依次安装管道、管件和伸缩节，并连接各管口。3）选用整体式防火圈时，应在按设计或施工规范的要求的楼层部位，根据管径的大小安装防火圈或阻火圈，先将防火圈或阻火圈套在管段处，然后进行接口联接。4）UPVC排水管穿过楼顶板时，应预留防水刚性套管，并作好屋顶防水与套管间隙的防水密封。（4）支管安装：1）按图纸、坐标、标高修整预留孔洞，确定吊卡位置，检查调整预埋件坐标位置，清理现场，按安装标高需要支搭操作平台。安装吊装导管支架、吊架。将预制好的支管按编号运至场地，清除粘接部位污物，进行支管卡、吊件复检，摆正各预留口坐标位置，至满足图纸要求后，涂刷粘接剂进行支管安装，调整支管坡度，满足规范规定坡度值。锁固卡架、固定支架位置，并临时封闭各预留口后，封堵结构孔洞。2）支导管安装，直管段长度大于4m时，应安装伸缩，确保每段内净长≤4m。3）暗装立管的分支管管径Φ≥100mm时，按设计防火等级要求，安装阻火圈。4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。（5）试验：1）排水管道安装完成后，应按施工规范要求进行闭水试验。暗装的导管、立管、支管必须进行闭水试验。闭水试验应分层分段逐根进行试验标准，以一层结构高度采用橡胶球胆封闭管口，满水至地面高度，满水15min，再延续5min，液面不下降，检查全部满水管段管件、接口无渗漏为合格。2）闭水试验后，排水系统管道的立管、主干管，应进行通球通水试验。立管通球试验应由屋顶透气口处投入不小于管径2/3的试验验球，应在室外结合井内临时设网截取试验...
