中药色谱指纹图谱相似度评价系统A版系统帮助AVIP免费

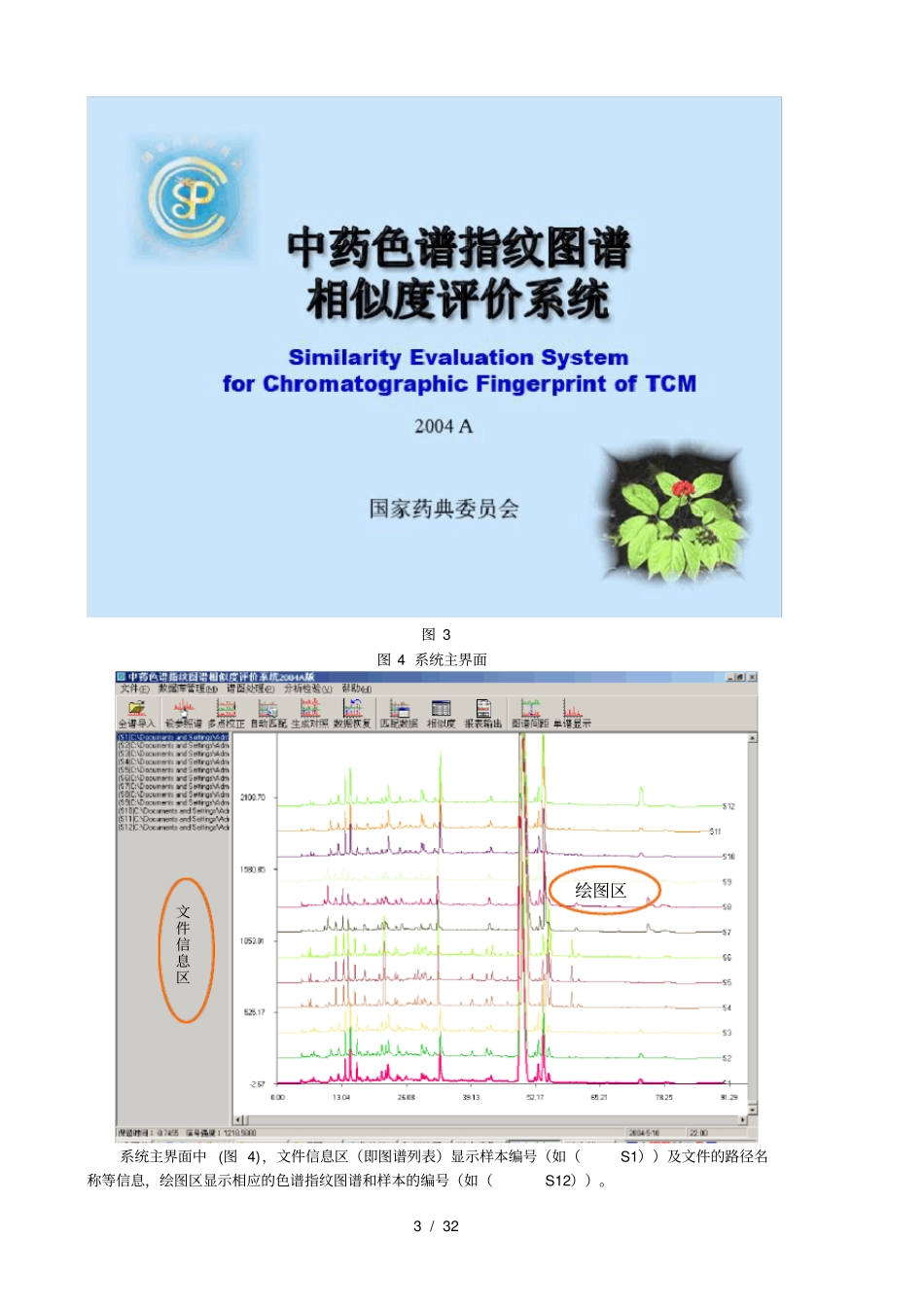

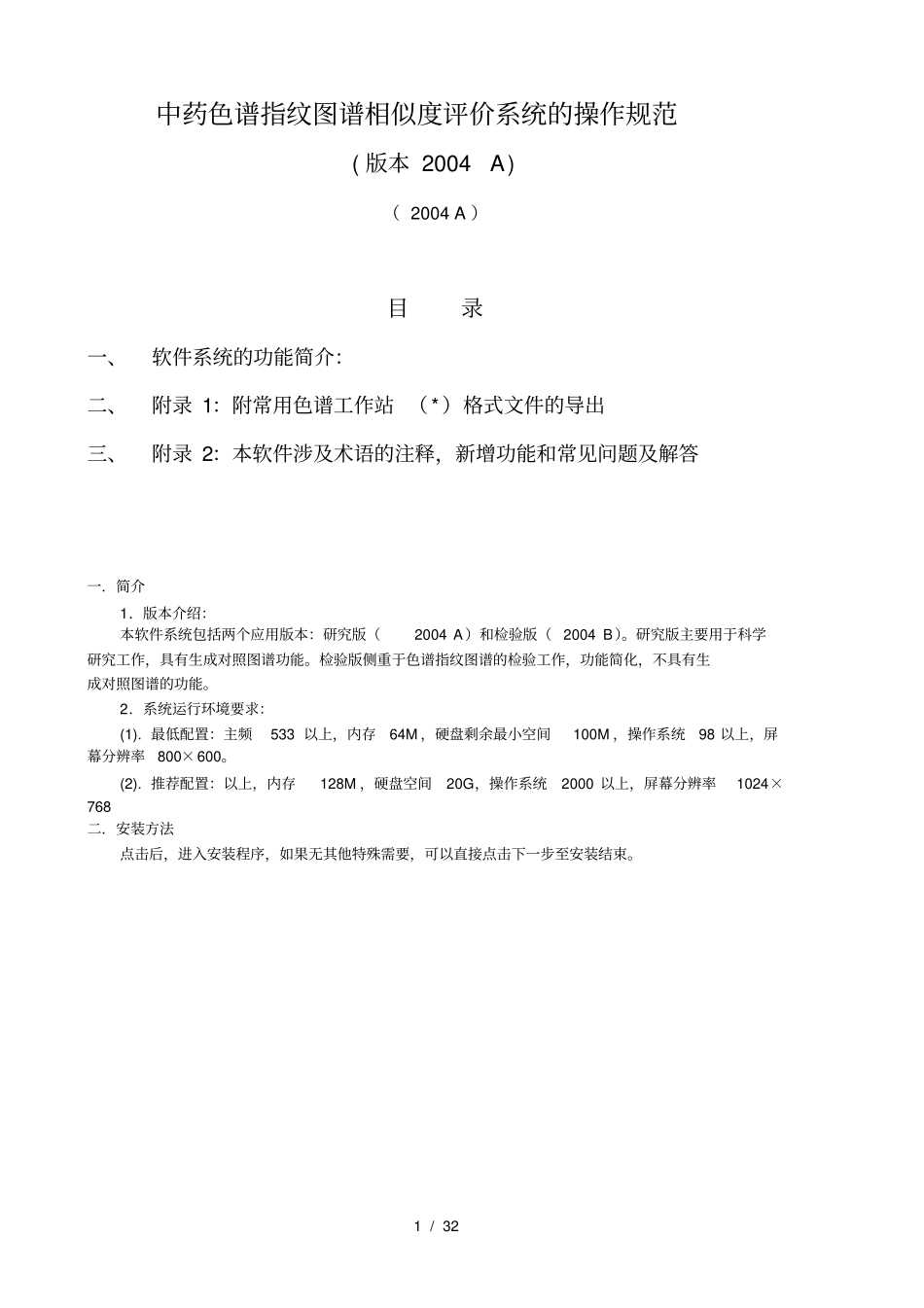

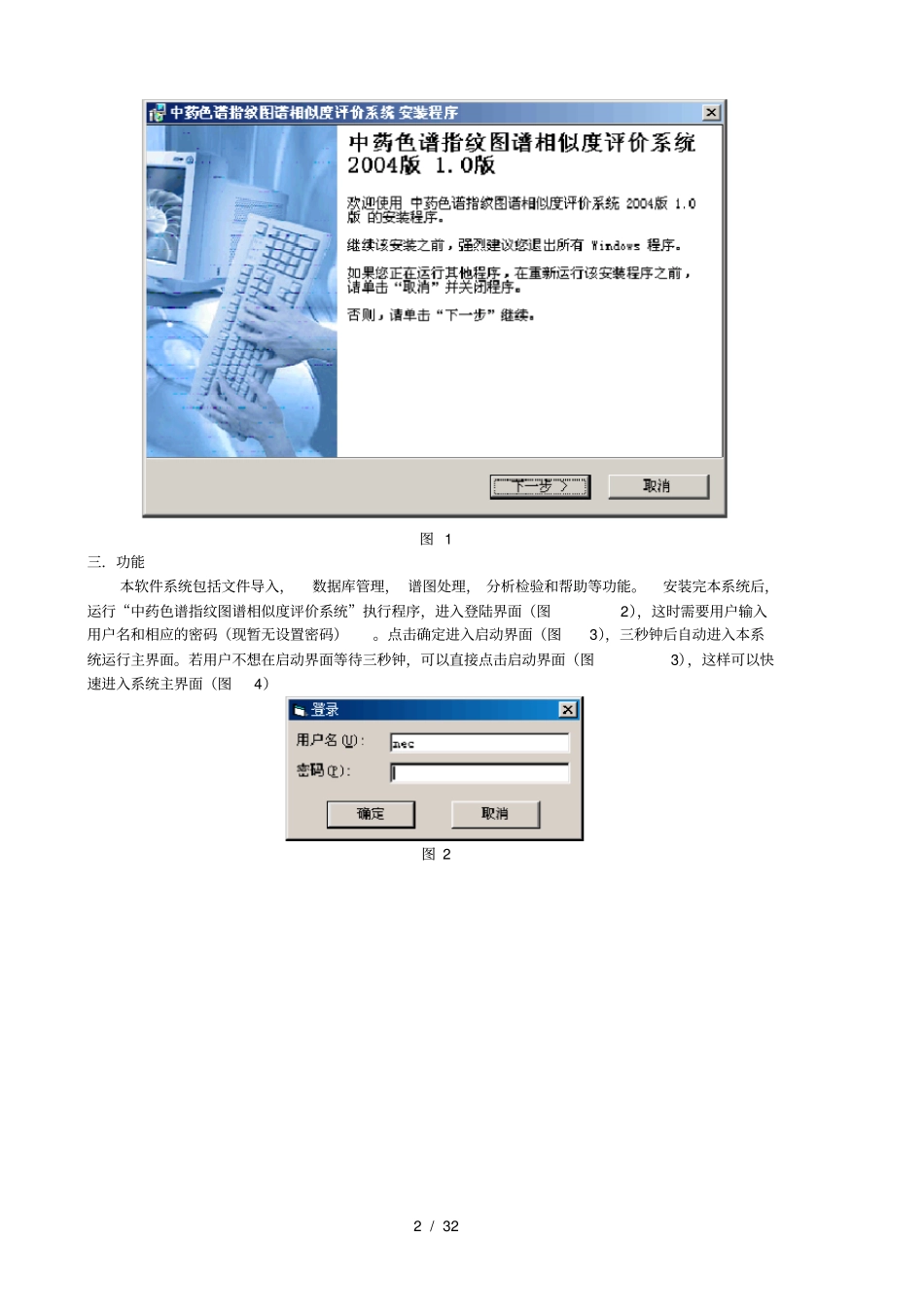

1/32中药色谱指纹图谱相似度评价系统的操作规范(版本2004A)（2004A）目录一、软件系统的功能简介：二、附录1：附常用色谱工作站（*）格式文件的导出三、附录2：本软件涉及术语的注释，新增功能和常见问题及解答一．简介1．版本介绍：本软件系统包括两个应用版本：研究版（2004A）和检验版（2004B）。研究版主要用于科学研究工作，具有生成对照图谱功能。检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。2．系统运行环境要求：(1).最低配置：主频533以上，内存64M，硬盘剩余最小空间100M，操作系统98以上，屏幕分辨率800×600。(2).推荐配置：以上，内存128M，硬盘空间20G，操作系统2000以上，屏幕分辨率1024×768二．安装方法点击后，进入安装程序，如果无其他特殊需要，可以直接点击下一步至安装结束。2/32图1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面（图2），这时需要用户输入用户名和相应的密码（现暂无设置密码）。点击确定进入启动界面（图3），三秒钟后自动进入本系统运行主界面。若用户不想在启动界面等待三秒钟，可以直接点击启动界面（图3），这样可以快速进入系统主界面（图4）图23/32图3图4系统主界面系统主界面中(图4)，文件信息区（即图谱列表）显示样本编号（如（S1））及文件的路径名称等信息，绘图区显示相应的色谱指纹图谱和样本的编号（如（S12））。绘图区文件信息区4/32图5本系统支持三种格式文件的导入：(即*)文件，文本文件（*）和(*)格式文件的导入（图5）。建议采用通用的（*）格式文件导入。注意（*）文件中应包含样本图谱的峰面积信息，在色谱工作站导出（*）文件前应现进行积分。否则导出的（*）文件可能因不包含峰面积信息而无法导入。为了方便用户的使用，附录中给出了主要色谱工作站的（，，和）(*)数据格式的文件导出介绍。文本文件（*）的导入需要采用特殊的格式，可以参考本系统导出的文本文件格式。(*，即的简写)是本系统为生成的对照图谱的导入提供的一种特殊的文件格式。（2）导出文件（保存图谱）本系统支持将导入的图谱数据文件以文本文件（*）导出保存（图6）。图6（3）导出图象将导入绘制的色谱图谱可以图象形式存放，文件格式为*（图7）。5/32图7（4）图谱删除本系统提供谱图删除功能（图8）。可以选中某一图谱删除（“删除当前图谱”功能），也可将导入的图谱全部删除（“清除所有图谱数据”）。在文件信息区选中某一样本图谱，然后在文件菜单栏中点击“删除当前图谱”，即可将选中的样本图谱删除。若点击“清除所有图谱数据”，所有样本图谱全部删除。图82数据库功能：数据库管理包括药材信息建档（图9）、制剂信息建档（图10）和参照图谱建档功能（图11），便于用户信息管理。6/32图9图107/32图113谱图处理：（1）数据剪切数据剪切功能可使用户选择一定时间范围内的色谱数据进行匹配。点击“谱图处理”中的“数据剪切”功能，系统会提示用户是否需要恢复原始数据，点击确定后进入“数据剪切”功能对话框，如图（12）：图12数据剪切功能对话框通过该对话框用户可以剪切样本图谱起始阶段的溶剂峰，也可剪切样本图谱尾部阶段的“杂峰”。在对话框中输入剪切溶剂峰的“终止时间”（系统默认为5分钟）和尾部剪切的“起始时间”（系统默认为60分钟），可以将所有样本在剪切溶剂峰的“终止时间”前和尾部剪切的“起始时间”后的图谱数据剪切掉。（2）放大和缩小本系统提供了两种图谱放大和缩小功能。一种为“信号放大一倍和缩小一倍”（图13），另一种为信号的直接拖放放大。这里只介绍“信号放大一倍和缩小一倍”功能。8/32“信号放大一倍和缩小一倍功能”使得当前显示图谱的沿y轴方向成比例放大和缩小一倍，便于用户观察图谱信号的整体概貌和细节部分。连续点击“信号放大一倍”两次，即将原始图谱沿y轴方向放大四倍。图13谱图处理包含的功能（3）色谱峰匹配色谱峰匹配包括指定参照峰，指定基准峰和自动匹配。下面逐一介绍：指定参照图谱：用户可以任意选择一条色谱图谱作为指定参照图谱。...
