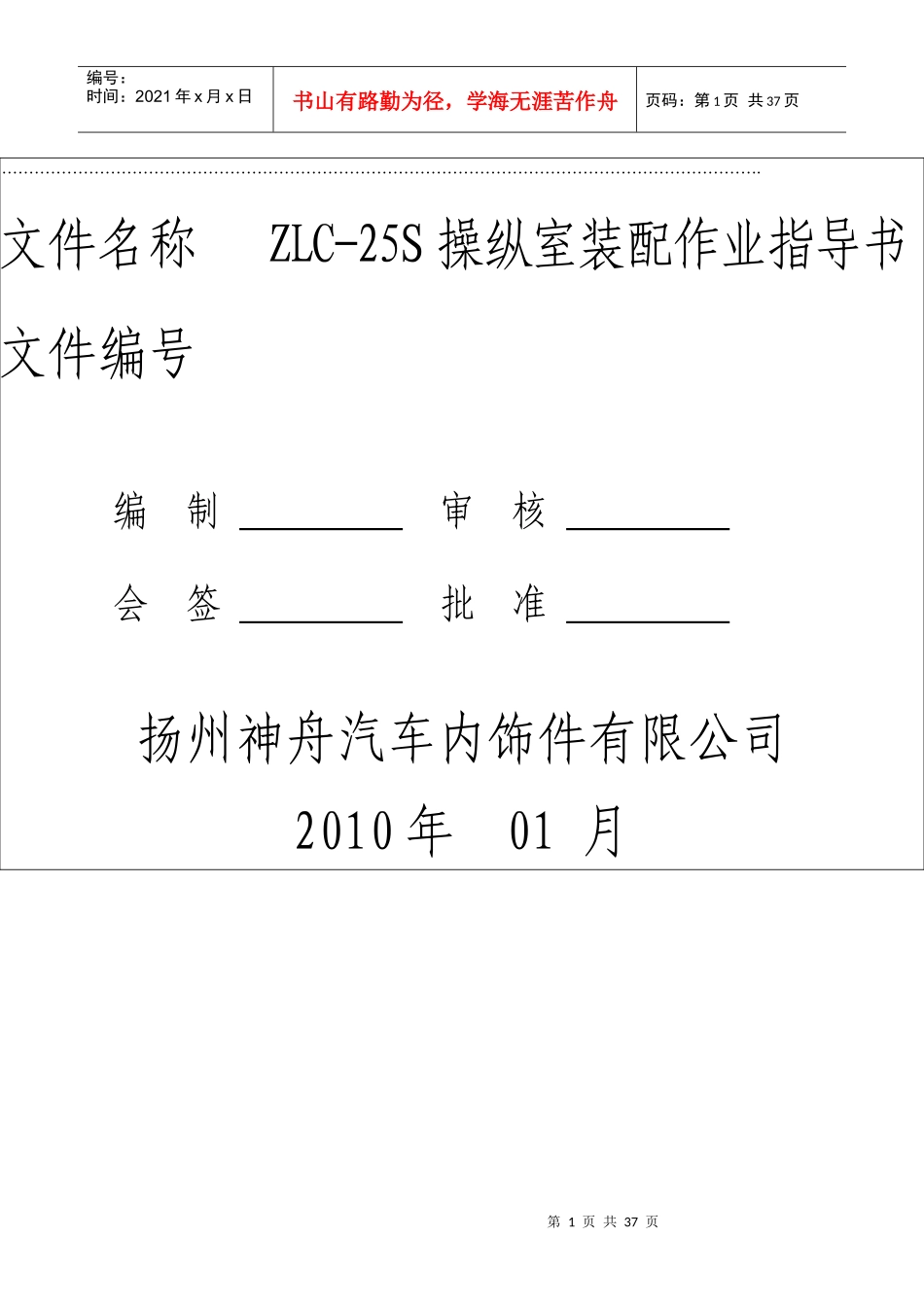

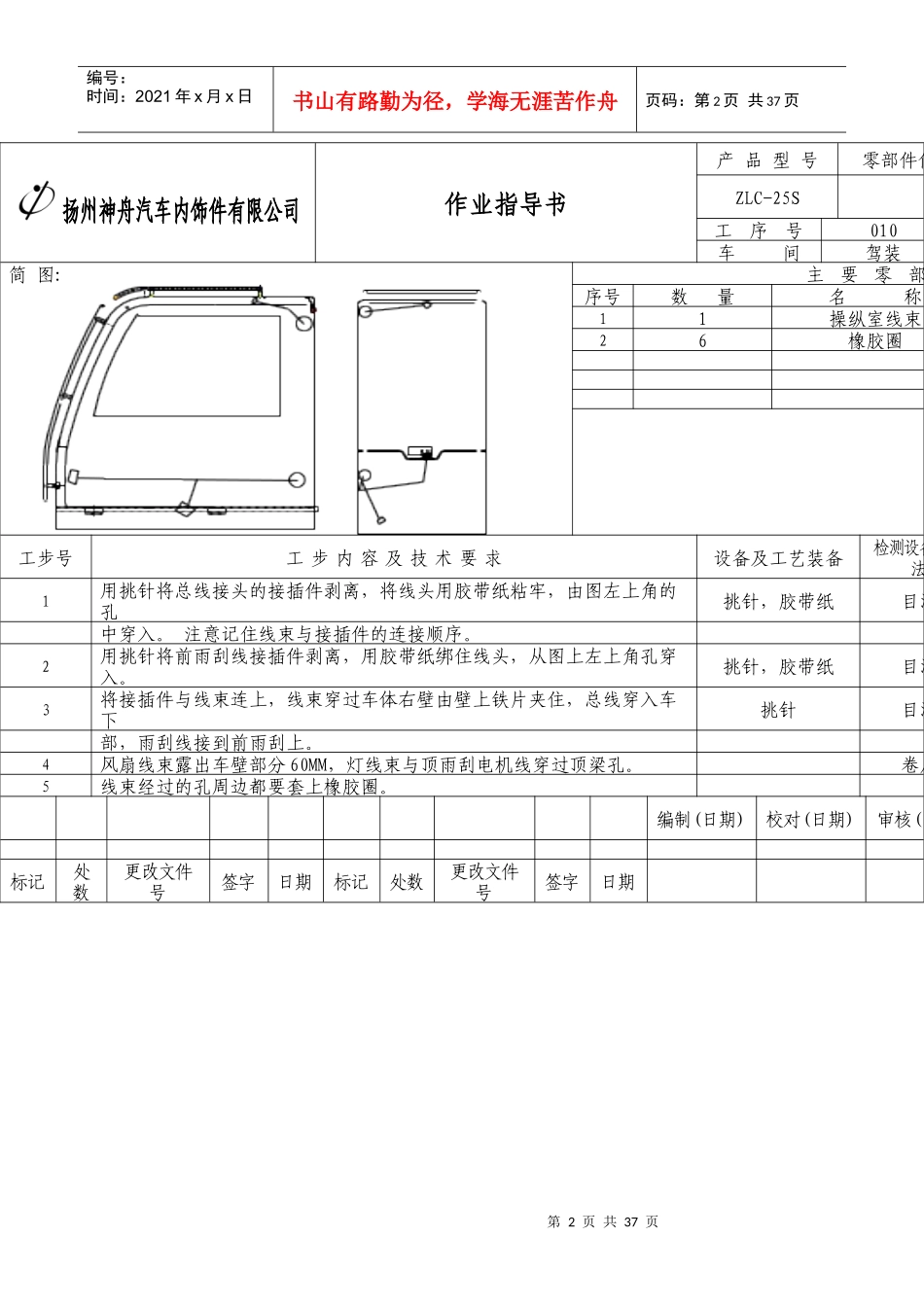

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页……………………………………………………………………………………………………………………………………………….文件名称ZLC-25S操纵室装配作业指导书文件编号编制审核会签批准扬州神舟汽车内饰件有限公司2010年01月第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页扬州神舟汽车内饰件有限公司作业指导书产品型号零部件代号ZLC-25S工序号010车间驾装简图:主要零部件序号数量名称11操纵室线束26橡胶圈工步号工步内容及技术要求设备及工艺装备检测设备及方法1用挑针将总线接头的接插件剥离，将线头用胶带纸粘牢，由图左上角的孔挑针，胶带纸目测中穿入。注意记住线束与接插件的连接顺序。2用挑针将前雨刮线接插件剥离，用胶带纸绑住线头，从图上左上角孔穿入。挑针，胶带纸目测3将接插件与线束连上，线束穿过车体右壁由壁上铁片夹住，总线穿入车下挑针目测部，雨刮线接到前雨刮上。4风扇线束露出车壁部分60MM，灯线束与顶雨刮电机线穿过顶梁孔。卷尺5线束经过的孔周边都要套上橡胶圈。编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日期第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页扬州神舟汽车内饰件有限公司作业指导书产品型号零部件代号ZLC-25S工序号020车间驾装简图:主要零部件序号数量名称11水管21前雨刮电机（70°31六角螺栓41平垫片51弹簧垫片工步号工步内容及技术要求设备及工艺装备检测设备及方法1将前电机转轴上的标准件从两片橡胶片的位置分离，将电机转轴放入车壁M17扳手目测孔中，在外面用另一片橡胶片及另一半标准件固定住。2雨刮的另一端贴在焊接在车壁的钣金件上，用M6X20的六角螺栓固定，电M10扳手目测机的位置一定要摆正，不可晃动。3将喷水嘴插入车壁预留孔，另一端用专用的螺母固定。M12扳手目测4将水管一头插在喷水嘴上，顺着线束来的方向穿出，一直到达水壶预埋件剪刀的位置，将多余的部分剪掉。编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日期第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页扬州神舟汽车内饰件有限公司作业指导书产品型号零部件代号ZLC-25S工序号030车间驾装简图:主要零部件序号数量名称11顶雨刮电机（58°21螺母工步号工步内容及技术要求设备及工艺装备检测设备及方法1将前电机转轴上的标准件从两片橡胶片的位置分离，将电机转轴放入车壁M17扳手目测孔中，在外面用另一片橡胶片及另一半标准件固定住。2雨刮的另一端套在焊接在车顶的螺栓上，装上M6的螺母，用扳手固定。M10扳手目测3将喷水嘴插入车壁预留孔，另一端用专用的螺母固定。M12扳手目测编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日期第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页扬州神舟汽车内饰件有限公司作业指导书产品型号零部件代号ZLC-25S工序号050车间驾装简图:主要零部件序号数量名称11顶内饰27平头自攻螺钉34小扣帽工步号工步内容及技术要求设备及工艺装备检测设备及方法1将顶内饰卡入预定位置，内饰边与车体间隙均匀，在顶内饰与后围内饰的电动螺丝刀目测3处接触处各打一颗螺钉固定。M3.7手枪钻2在顶内饰上离车体后部85MM，离侧部225MM处打一颗螺钉，在离这颗电动螺丝刀螺钉245MM处再打另一颗螺钉。M3.7手枪钻3另一端的两颗螺钉与之对称。编制(日期)校对(日期)审核(日期标记处数更改文件号签字日期标记处数更改文件号签字日期第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页扬州神舟汽车内饰件有限公司作业指导书产品型号零部件代号ZLC-25S工序号060工序名称车间驾装工序工时简图:序号数量名称11后围内饰22平头自攻螺钉32小扣帽44六角螺栓54平垫片64弹簧垫片工步号工步内容及技术要求设备及工艺装备检...
