压力式喷雾干燥器设计VIP免费

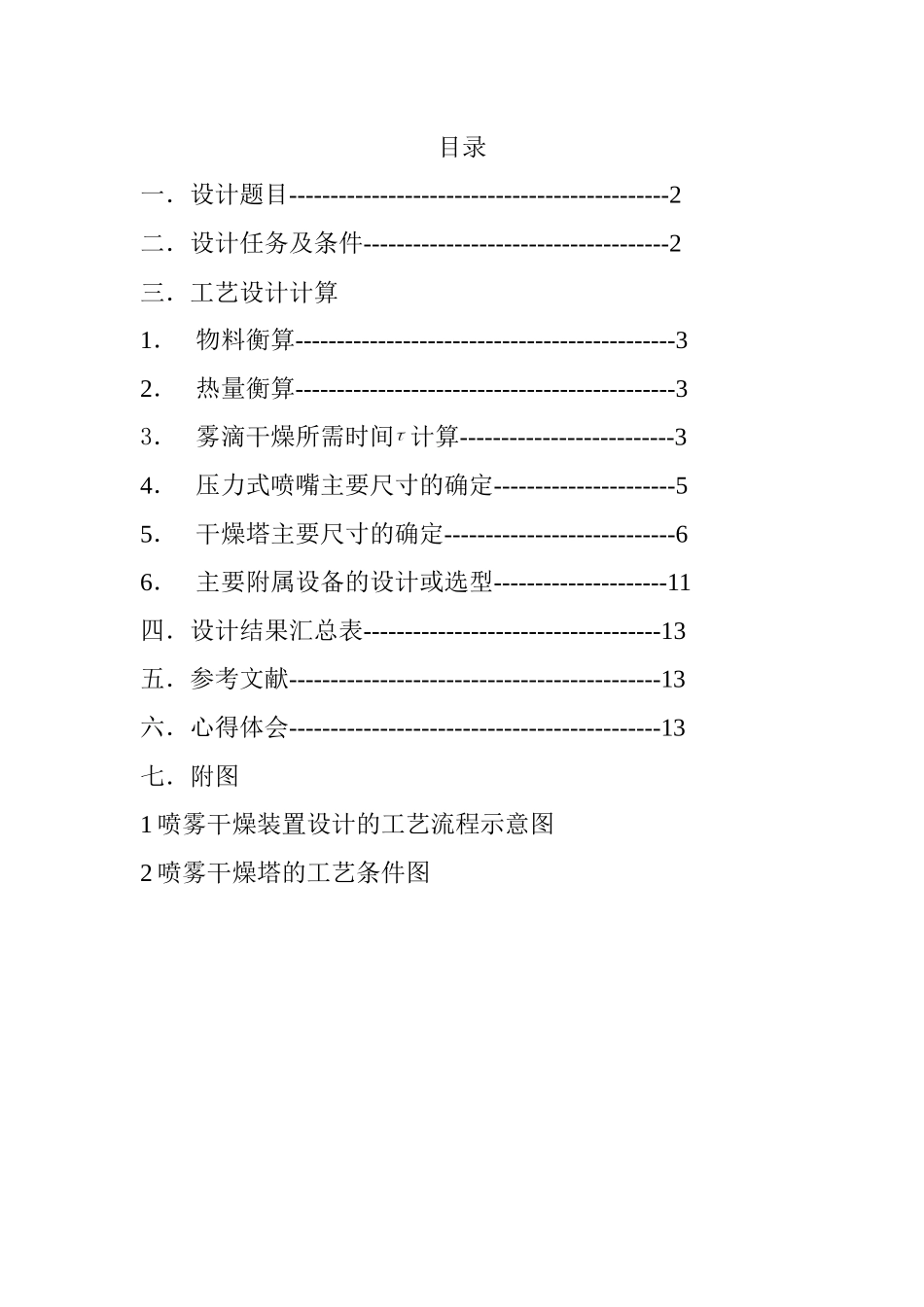

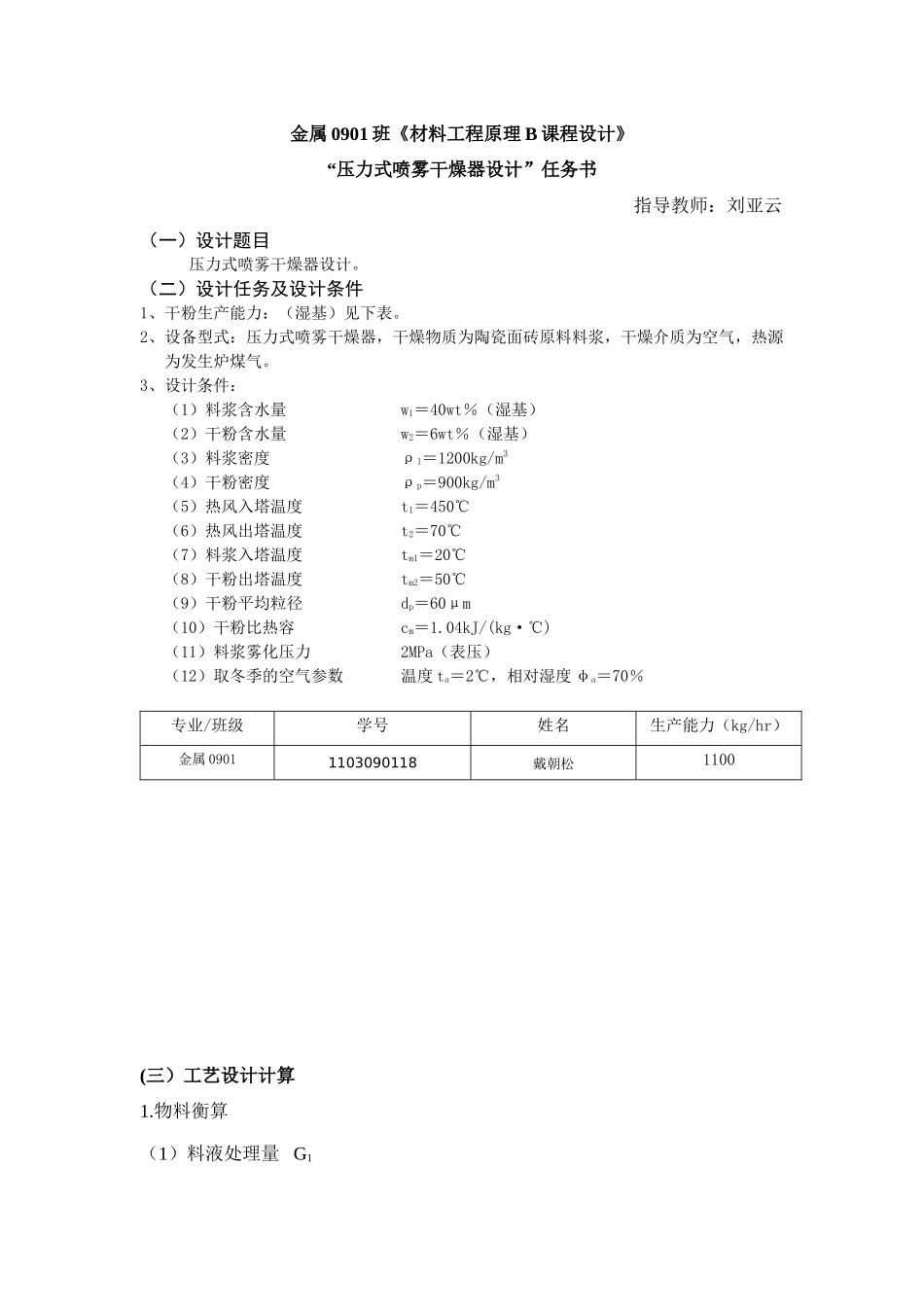

目录一．设计题目----------------------------------------------2二．设计任务及条件-------------------------------------2三．工艺设计计算1．物料衡算----------------------------------------------32．热量衡算----------------------------------------------33．雾滴干燥所需时间计算--------------------------34．压力式喷嘴主要尺寸的确定----------------------55．干燥塔主要尺寸的确定----------------------------66．主要附属设备的设计或选型---------------------11四．设计结果汇总表------------------------------------13五．参考文献---------------------------------------------13六．心得体会---------------------------------------------13七．附图1喷雾干燥装置设计的工艺流程示意图2喷雾干燥塔的工艺条件图金属0901班《材料工程原理B课程设计》“压力式喷雾干燥器设计”任务书指导教师：刘亚云（一）设计题目压力式喷雾干燥器设计。（二）设计任务及设计条件1、干粉生产能力：（湿基）见下表。2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷面砖原料料浆，干燥介质为空气，热源为发生炉煤气。3、设计条件：（1）料浆含水量w1＝40wt％（湿基）（2）干粉含水量w2＝6wt％（湿基）（3）料浆密度ρl＝1200kg/m3（4）干粉密度ρp＝900kg/m3（5）热风入塔温度t1＝450℃（6）热风出塔温度t2＝70℃（7）料浆入塔温度tm1＝20℃（8）干粉出塔温度tm2＝50℃（9）干粉平均粒径dp＝60μm（10）干粉比热容cm＝1.04kJ/(kg·℃)（11）料浆雾化压力2MPa（表压）（12）取冬季的空气参数温度ta＝2℃，相对湿度φa＝70％专业/班级学号姓名生产能力（kg/hr）金属09011103090118戴朝松1100(三）工艺设计计算1.物料衡算（1）料液处理量G1（2）水分蒸发量W2.热量衡算（1）使物料升温所需热量：(2)根据经验，取热损失（3）干燥塔出口空气的湿含量据气象条件（年平均气温2℃，年平均相对湿度=70%），查空气H-I图，得干空气,干空气，任取H2'=He=0.04,代入上式得I2'=Ie=464.5-181.4(0.04-0.003)=457.8查I-H图得H2=0.141kg水/kg干空气I2=439.6kj/kg(4)于是干空气消耗量3.雾滴干燥所需时间计算（1）汽化潜热的确定由I-H图查得空气入塔的湿球温度℃，查手册得该温度下水的汽化潜121723.31100623.31kg/hWGG热=2346kJ/kg。（2）导热系数λ的确定平均气膜温度为℃，在该温度下空气的热导热率。（3）初始滴径的计算（4）雾滴的临界直径（5）液滴的临界湿含量的计算（6）空气的临界湿含量的确定（7）空气的临界温度的确定由=0.050和=2M，查得=216.45℃（8）传热温差、的计算⑨雾滴干燥所需时间的计算4.压力式喷嘴主要尺寸的确定(1)为了使塔径不至于过大，根据经验取喷嘴角，根据《喷雾干燥实用技术大全》中，图4-11查得（2）当时，查图4-12得（3）喷嘴孔径的计算即=2.32mm，，圆整后取d0=5mm。(4)喷嘴其它主要尺寸的确定选矩形切线入口通道2个，据经验取，2R1/b=8,即R1=8.8mm,圆整R1=9mm,即旋转室直径选用10mm。因为，所以取a=9.0mm（5）校核喷嘴的生产能力圆整后A'基本不变，不必复算，可以满足设计要求。旋转室通道长度和宽度之间的关系，可按选取。（6）空气心半径rc的计算由的关联图查得（7）喷嘴出口处液膜速度的计算平均速度水平速度分量垂直速度分量合速度5．干燥塔主要尺寸的确定（1）塔径的计算塔内空气各参数按常压考虑，其平均温度，查手册得空气粘度厘泊，空气密度。①根据初始水平速度，计算出，属于过渡区。②由与，，，的列线图查得查得时，。③当初始的瞬间，即当，由得。④取一系列，，…；得一系列，，…；查得相应的，…；算出一系列相应的，，…；列出表1中。⑤以为横坐标，为纵坐标，作-曲线，如图1所示。用图解积分法求得塔径D=2S=0.62m，圆整取为D=0.7m。(2)塔高的计算①减速运动段的距离的计算a.由初始垂直速度计算出。==属于过渡区。==3.46b.由于查与，，，的列线图得=0.13。c.据查与，，，的列线图得，则表1停留时间与雾滴水平速度的关系（m/s）(s)29.320.33.002517.33.20.0004141510.43.70.00145106.95.20.0045674.86.20.0066353.457.10.00853...
