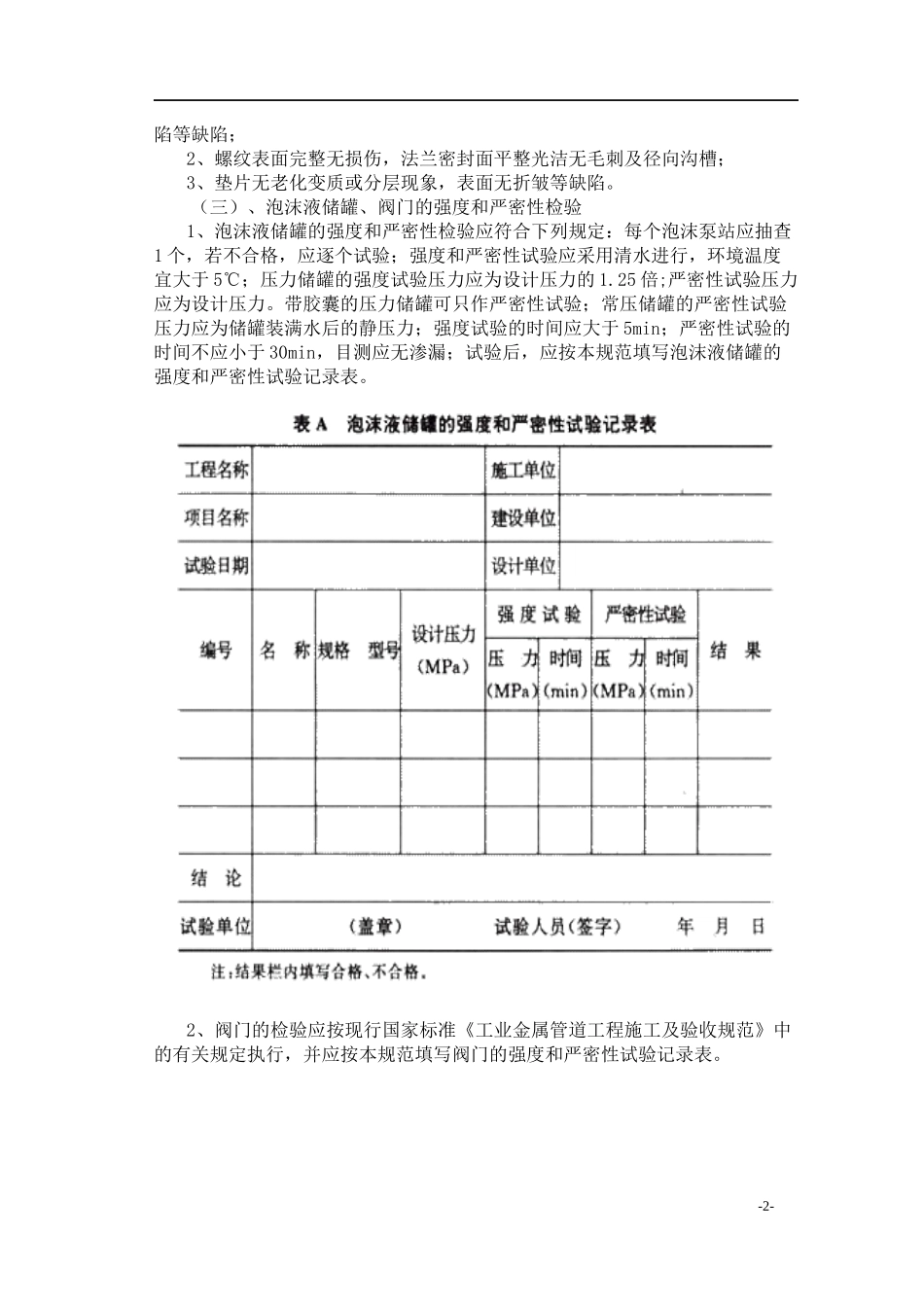

施工组织设计一、编制依据昌乐30万吨煤焦油深加工工程消防工程图纸《建筑设计防火规范》GBJ16-87（2001年版）泡沫灭火系统设计规范GB50151—92二、施工布置项目部组织机构主要施工管理人员表名称姓名职务联系电话项目负责人夏方民项目经理13505360640技术负责人张少杰工程师13780888199三、施工准备泡沫灭火系统施工前应具备下列技术资料：设计施工图、设备的安装使用说明书以及其他必要的技术文件；泡沫发生装置、泡沫比例混合器、固定式消防泵组、消火栓等主要设备的国家质量监督检验测试中心出具的检测报告和产品出厂合格证；阀门、压力表、管道过滤器、金属软管、管子及管件等出厂检验报告或合格证。泡沫灭火系统的施工应具备下列条件：设计单位向施工单位已进行了技术交底，并有记录；设备、管子及管件的规格型号符合设计要求；与施工有关的基础、预埋件和预留孔，经检查符合设计要求；场地、道路、水，电等临时设施应满足施工要求。主要设备和材料的外观检查（一）、泡沫灭火系统施工前应对泡沫发生装置、泡沫比例混合器、泡沫液储罐、消防泵或固定式消防泵组、消火栓、阀门、压力表、管道过滤器、金属软管等设备及零配件进行外观检查，并应符合下列规定：1、无变形及其他机械性损伤；2、外露非机械加工表面保护涂层完好；3、无保护涂层的机械加工面无锈蚀；4、所有外露接口无损伤，堵、盖等保护物包封良好；5、铭牌清晰、牢固；6、消防泵或固定式消防泵组盘车应灵活，无阻滞，无异常声音；高倍数泡沫发生器用手转动叶轮应灵活；固定式泡沫炮的手动机构应无卡阻现象。（二）、泡沫灭火系统施工前应对管子及管件进行外观检查，并应符合下列规定：1、表面无裂纹、缩孔、夹渣、折叠、重皮和不超过壁厚负偏差的锈蚀或凹-1-陷等缺陷；2、螺纹表面完整无损伤，法兰密封面平整光洁无毛刺及径向沟槽；3、垫片无老化变质或分层现象，表面无折皱等缺陷。（三）、泡沫液储罐、阀门的强度和严密性检验1、泡沫液储罐的强度和严密性检验应符合下列规定：每个泡沫泵站应抽查1个，若不合格，应逐个试验；强度和严密性试验应采用清水进行，环境温度宜大于5℃；压力储罐的强度试验压力应为设计压力的1.25倍;严密性试验压力应为设计压力。带胶囊的压力储罐可只作严密性试验；常压储罐的严密性试验压力应为储罐装满水后的静压力；强度试验的时间应大于5min；严密性试验的时间不应小于30min，目测应无渗漏；试验后，应按本规范填写泡沫液储罐的强度和严密性试验记录表。2、阀门的检验应按现行国家标准《工业金属管道工程施工及验收规范》中的有关规定执行，并应按本规范填写阀门的强度和严密性试验记录表。-2-四、施工（一）、注意事项1、泡沫灭火系统的施工应按设计施工图纸和技术文件进行，不得随意更改，确需改动时，应经原设计单位修改。2、泡沫液储罐的安装除应符合本规范的规定外，尚应符合现行国家标准《容器工程质量检验评定标准》中的有关规定。3、消防泵或固定式消防泵组的安装除应符合本规范的规定外，尚应符合现行国家标准《压缩机、风机、泵安装工程施工及验收规范》中的有关规定。4、管道及支、吊架的加工制作、焊接、安装和管道系统的试压、冲洗、防腐、消火栓、阀门的安装、常压钢质泡沫液储罐现场制作、焊接、防腐等，除应符合本规范的规定外，尚应符合现行国家标准《工业金属管道工程施工及验收规范》、《现场设备、工业管道焊接工程施工及验收规范》和《采暖与卫生工程施工及验收规范》中的有关规定。（二）、泡沫液储罐的安装1、泡沫液储罐的安装位置和高度应符合设计要求，当设计无规定时，泡沫-3-液储罐四周应留有宽度不小于0.7m的通道，泡沫液储罐顶部至楼板或梁底的距离不得小于1.0m。消防泵房主要通道的宽度，应大于泡沫液储罐外形的最小尺寸。2、常压泡沫液储罐的安装方式应符合设计要求，当设计无规定时，应根据常压泡沫液储罐的形状按立式或卧式安装在支架或支座上，支架应与基础固定。3、压力泡沫液储罐的支架应与基础固定，安装时不宜拆卸或损坏其储罐上的配管和附件。4、压力泡沫液储罐安装在室外时，应根据环境条件设置防晒、防雨、防冻设施。（三）、泡沫比例混...
