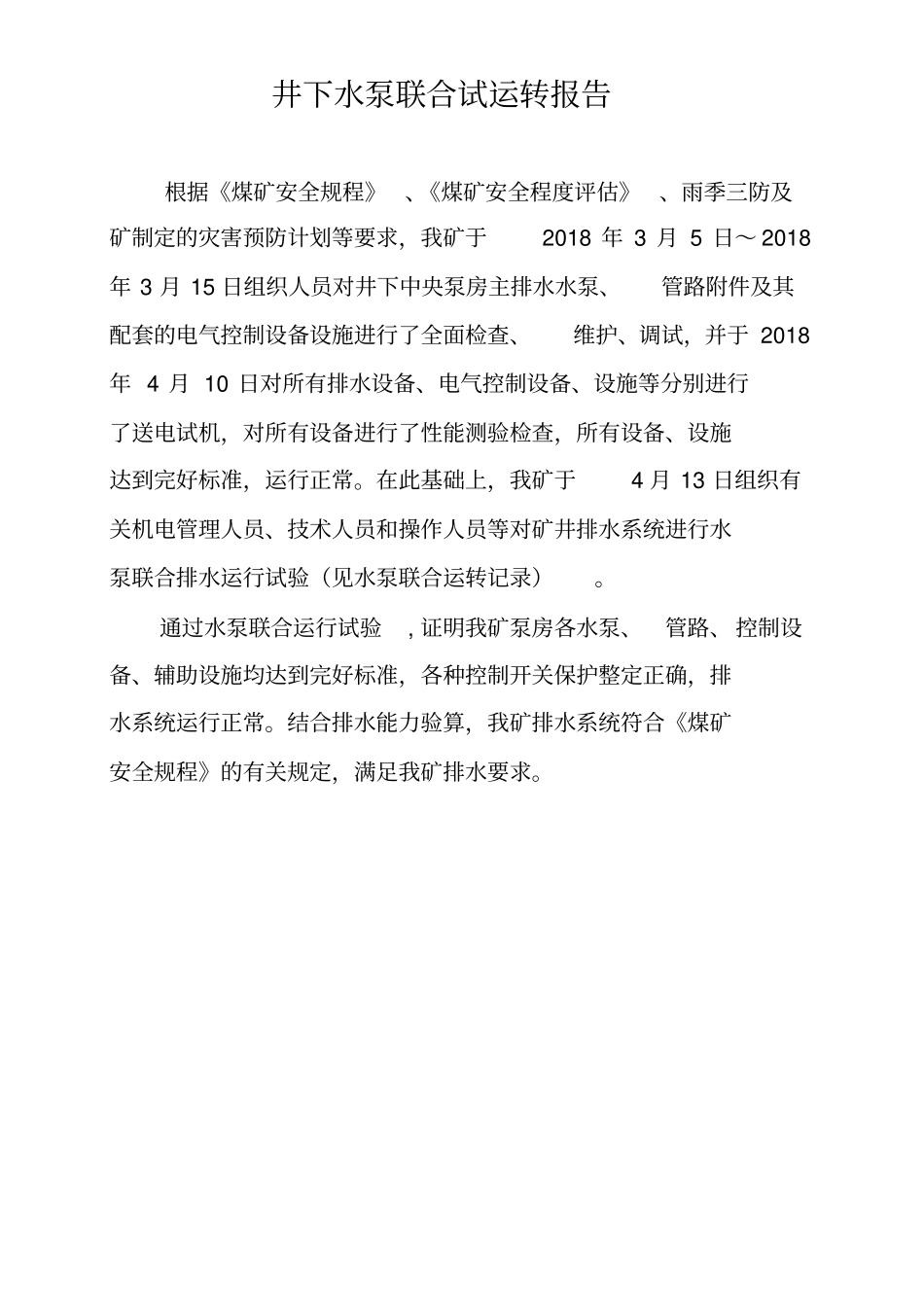

矿井主排水泵联合试运转报告书亨元顺煤业有限公司2018年4月15日井下水泵联合试运转报告根据《煤矿安全规程》、《煤矿安全程度评估》、雨季三防及矿制定的灾害预防计划等要求，我矿于2018年3月5日～2018年3月15日组织人员对井下中央泵房主排水水泵、管路附件及其配套的电气控制设备设施进行了全面检查、维护、调试，并于2018年4月10日对所有排水设备、电气控制设备、设施等分别进行了送电试机，对所有设备进行了性能测验检查，所有设备、设施达到完好标准，运行正常。在此基础上，我矿于4月13日组织有关机电管理人员、技术人员和操作人员等对矿井排水系统进行水泵联合排水运行试验（见水泵联合运转记录）。通过水泵联合运行试验,证明我矿泵房各水泵、管路、控制设备、辅助设施均达到完好标准，各种控制开关保护整定正确，排水系统运行正常。结合排水能力验算，我矿排水系统符合《煤矿安全规程》的有关规定，满足我矿排水要求。水泵联合运转安全技术措施一、排水设备、管路参数水平泵房排水设备规格型号及数量电机功率（KW）及台数管道回路数管径排高（m）长度（m）管道运行方式单台水泵流量㎡/h+870水平中央泵房MＤ155－3０＊４90KW2路排水管路φ194，吸水管路φ21990.64387双路1553台3台二、水泵联合试运转方案（1）人员组织总指挥：郇新云技术负责人：孔祥忠水泵联合试运转成员：地点负责人水泵司机配电工电工中央泵房：周强赵丰卫万里红牛继红（2）开泵时间的确定：2018年4月13日下午16：10-17：10（3）用电负荷的确定：1）地面：地面副井箱式变电站10KV、800KVA主变1台运行，主井10KV变电所630KVA变压器1台运行。2）井下：所有水泵及局部通风机供电运行，其他负荷停止运行。3）开泵前通知主、副井绞车及压风机停止运行，主扇正常运行。4）负荷统计：Σpe=P井上+P井下=（800*0.4+630*0.5）+（90*3+22*2*3）*0.9=996.8（KW）矿井保安负荷为5800ＫＷ，故满足要求（4）各开关整定值的确定：I＃电源开关Ｋ01（KBZ－630）整定电流300Ａ，II＃电源开关Ｋ02（KBZ－630）整定电流300Ａ；3台分路馈电KBZ-200整定电流130Ａ。1#水泵控制开关（工作水泵SB－01＃）整定电流120Ａ，2＃水泵控制开关（备用水泵SB－02＃）整定电流120Ａ,3＃水泵控制开关（检修水泵SB－03＃）整定电流120Ａ。（5）排水泵运行台数和管路运行回路的确定：本次联合试验3台水泵都投入运行；1#泵--I＃排水管路，2#、3#泵--II＃排水管路。三、水泵联合试运转时间确定1）主排水泵投入运行时间规定：地点1#泵运行时间2#泵运行时间3#泵运行时间备注井下中央泵房16：11-16：3016：20-10：4116：32-17：10二次启动16：42-17：0516：53-15：072）水泵同时运转持续时间：t=10分钟四、排水系统能力验算㈠、矿井正常涌水量、最大涌水量及主副水仓的容积1、矿井地质报告中数据：正常涌水量38m3/h、最大涌水量75m3/h，故采用矿井地质报告中数据作为校核矿井排水系统能力的依据。2、根据初设要求，矿井已经建成中央水仓，总容积1200mm3，其中主水仓容积760m3，副水仓容积440m3。㈡、矿井正常涌水量和矿井最大涌水量时的排水能力计算：1、校验水泵能否在20h内排出24h的正常涌水和最大涌水量：根据矿井初步设计中数据正常涌水量53.75m3/h、最大涌水量85.165m3/h,故取Qn＝53.75m3/h及Qm＝85.165m3/h作为矿井排水能力核定的计算依据。（1）矿井正常涌水时，1台泵运行20h的排水量为：155×20×1=3100m3；矿井24h的正常涌水量：53.75×24=1290m3<3100m3符合要求（2）矿井最大涌水时，2台泵运行20h的排水量：155×20×2=6200m3；矿井24h的最大涌水量：85.165×24=2044m3<6200m3符合要求以上计算表明，井下中央泵房1台工作水泵20h能排出矿井24h的正常涌水量；2台水泵（工作+备用）20h能排出矿井24h的最大涌水量，符合《煤矿安全规程》的要求。2、水仓容量校验因矿井正常涌水量为53.75m3/h，水仓有效容量应满足容纳8小时的正常涌水量。矿井8小时的正常涌水量：8Qn=8×53.75=430m3矿井主水仓容量760m3>430m3,满足《煤矿安全规程》的要求。五、安全措施1、所有参加水泵联合试运转人员必须提前到岗、到位，并对所要操作的设备、设施进行认真检查，...
