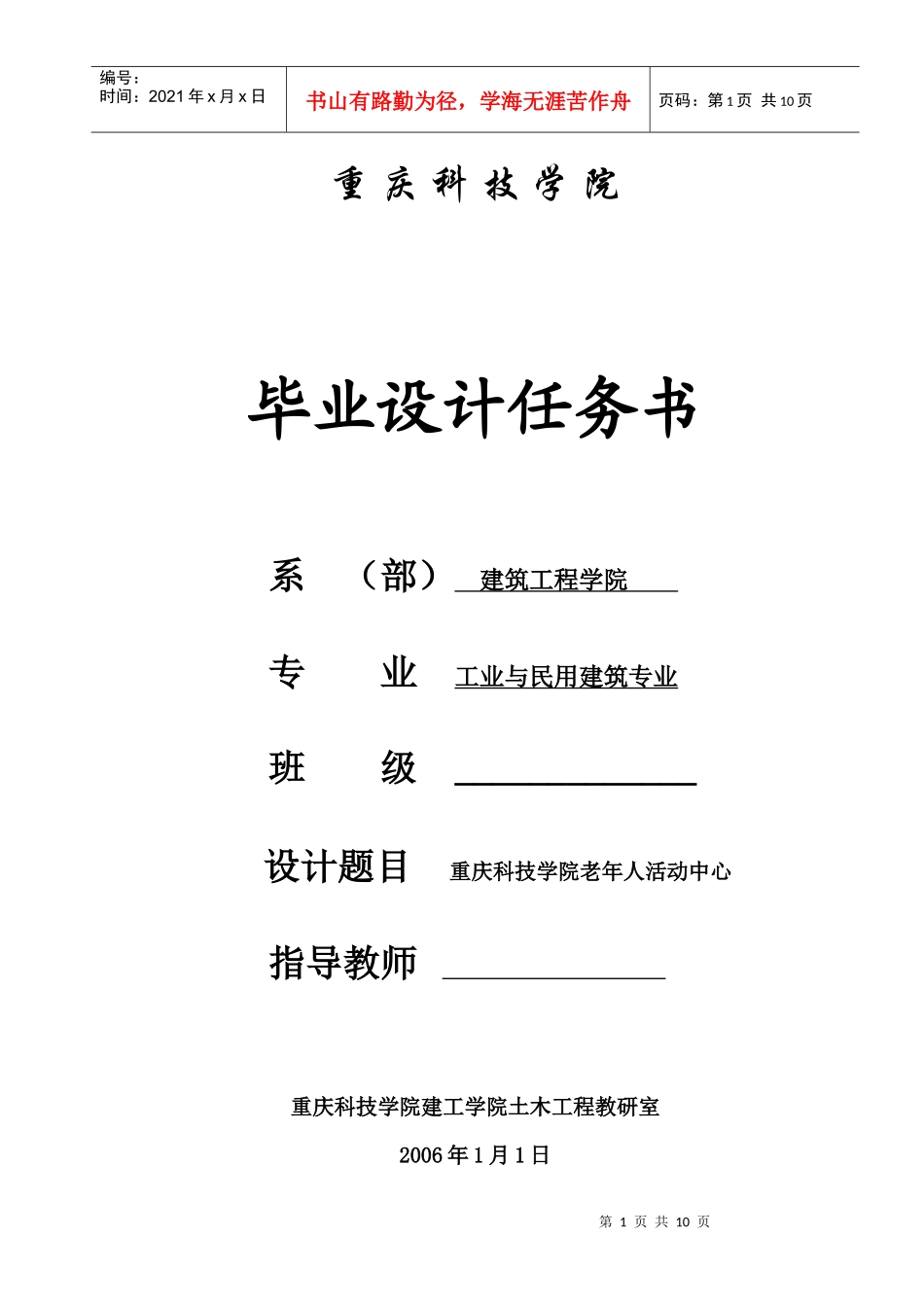

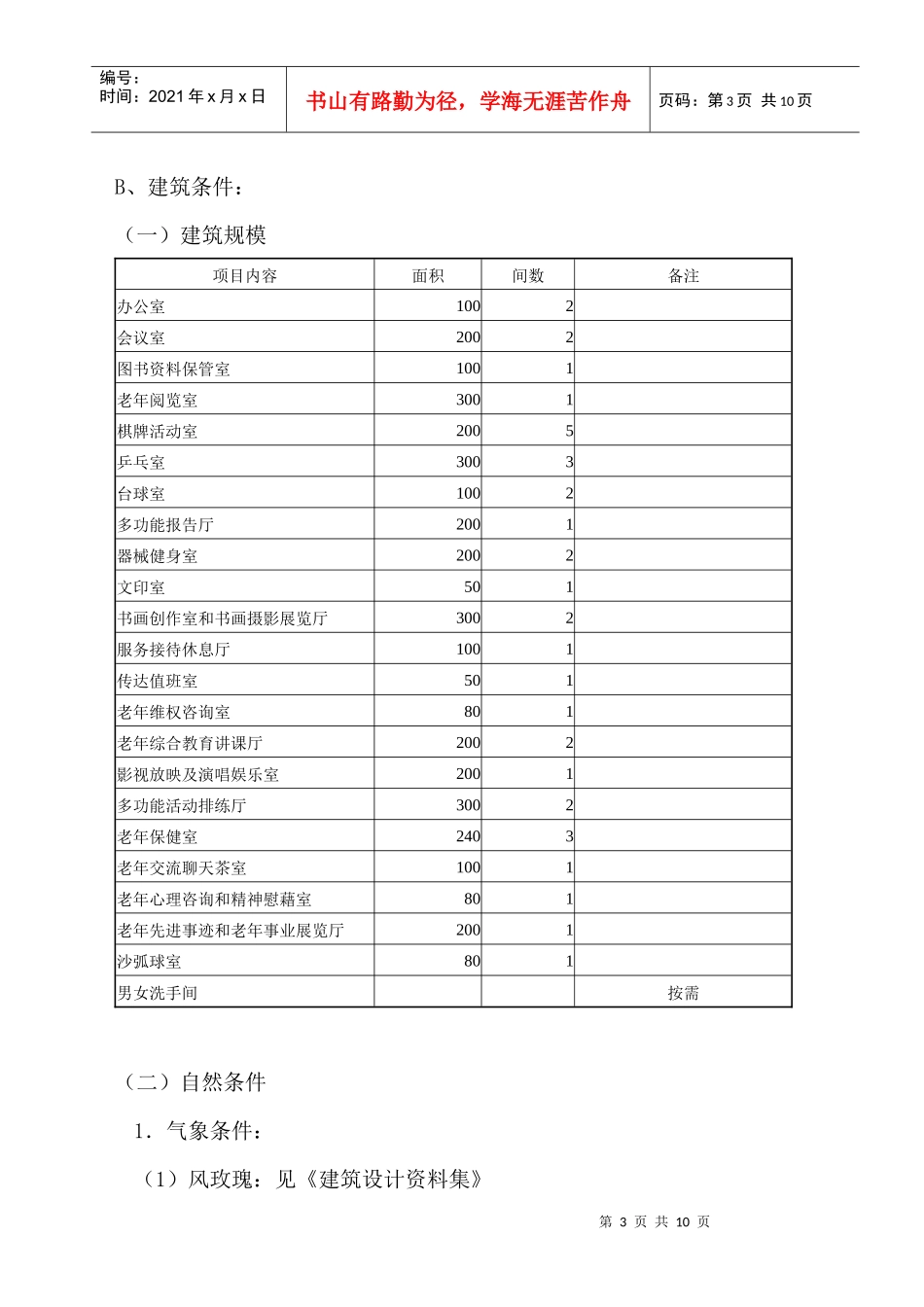

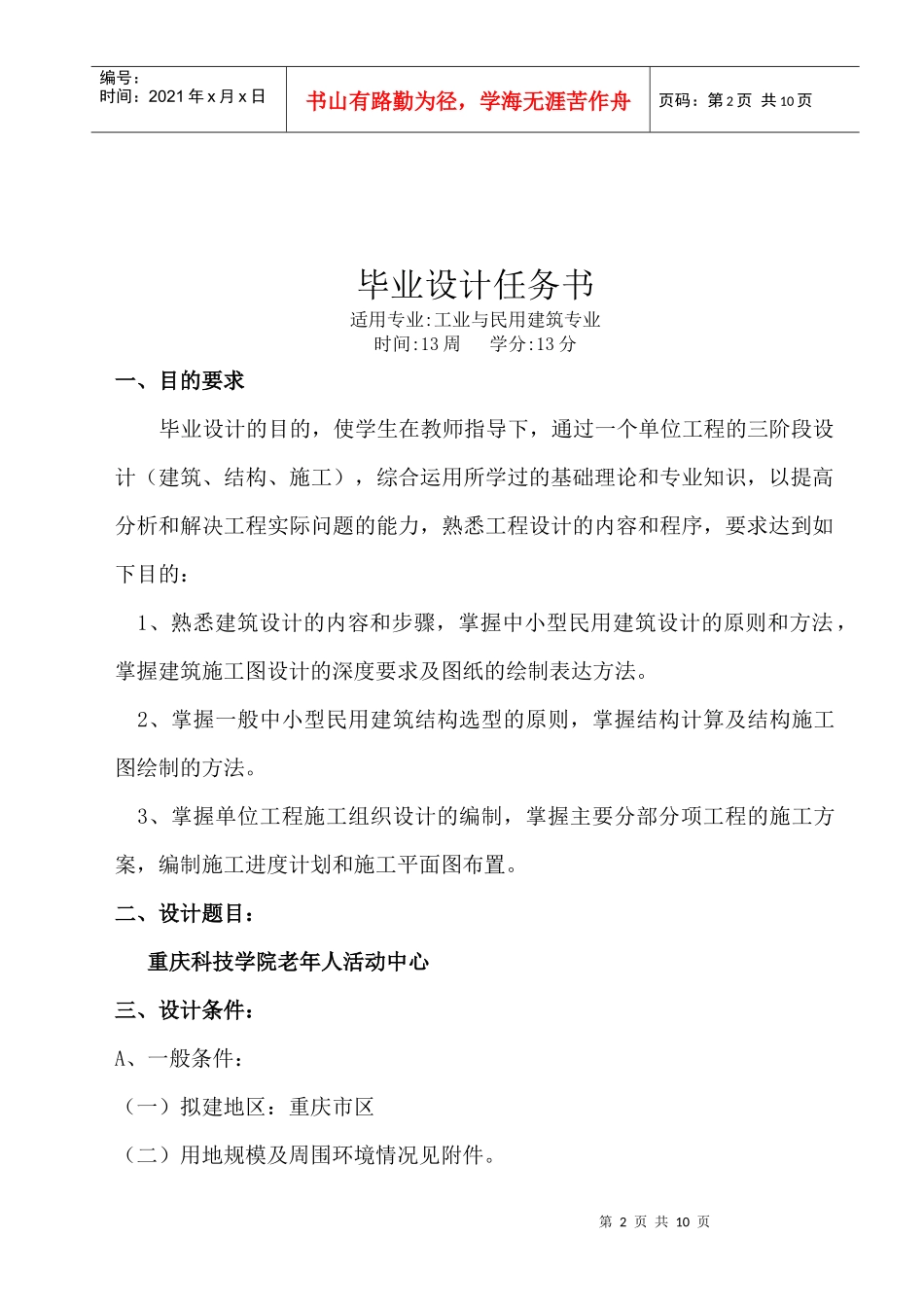

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页重庆科技学院毕业设计任务书系(部)建筑工程学院专业工业与民用建筑专业班级_____________设计题目重庆科技学院老年人活动中心指导教师重庆科技学院建工学院土木工程教研室2006年1月1日第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页毕业设计任务书适用专业:工业与民用建筑专业时间:13周学分:13分一、目的要求毕业设计的目的,使学生在教师指导下,通过一个单位工程的三阶段设计(建筑、结构、施工),综合运用所学过的基础理论和专业知识,以提高分析和解决工程实际问题的能力,熟悉工程设计的内容和程序,要求达到如下目的:1、熟悉建筑设计的内容和步骤,掌握中小型民用建筑设计的原则和方法,掌握建筑施工图设计的深度要求及图纸的绘制表达方法。2、掌握一般中小型民用建筑结构选型的原则,掌握结构计算及结构施工图绘制的方法。3、掌握单位工程施工组织设计的编制,掌握主要分部分项工程的施工方案,编制施工进度计划和施工平面图布置。二、设计题目:重庆科技学院老年人活动中心三、设计条件:A、一般条件:(一)拟建地区:重庆市区(二)用地规模及周围环境情况见附件。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页B、建筑条件:(一)建筑规模项目内容面积间数备注办公室1002会议室2002图书资料保管室1001老年阅览室3001棋牌活动室2005乒乓室3003台球室1002多功能报告厅2001器械健身室2002文印室501书画创作室和书画摄影展览厅3002服务接待休息厅1001传达值班室501老年维权咨询室801老年综合教育讲课厅2002影视放映及演唱娱乐室2001多功能活动排练厅3002老年保健室2403老年交流聊天茶室1001老年心理咨询和精神慰藉室801老年先进事迹和老年事业展览厅2001沙弧球室801男女洗手间按需(二)自然条件1.气象条件:(1)风玫瑰:见《建筑设计资料集》第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页(2)基本风压0.45KN/m2(3)全年最高温度44℃,最低温度0℃(4)降雨量:年总量:1051mm一日最大量:192.9mm一小时最大量:65.2mm(5)相对湿度:最冷月平均80%,最热月平均77%(6)平均风速:夏季1.2m/s冬季1.0m/s2.地质条件:用地地形平缓,无地下水,无滑坡,无液化土层等不良现象。C、结构设计:(一)结构类型:现浇钢筋混凝土框架结构(二)抗震设防抗震设防裂度为6度(三)荷载1、楼屋面荷载:由荷载规范确定2、风载:不考虑3、地震荷载:不考虑4、地基承载力:按1000Kpa、700Kpa、500Kpa和300Kpa考虑D、施工设计:1、不采用商品混凝土第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页2、采用固定式塔吊3、现场安排临时生产、生活设施四、设计内容:(一)建筑设计1.总体平面布置图(1:500或1:300)1)准确绘出屋顶平面并注明层数2)注明建筑的性质和出入口位置3)画出较详细的室外环境布置(包括道路,广场,绿化,小品)4)正确表达建筑用地与周边道路的交接关系,5)标注建筑的朝向6)图名、比例7)建筑物的定位尺寸及坐标2.各层平面图1)标注纵横轴线编号2)标注建筑各部分尺寸⑴外部尺寸:标注三道尺寸,即●总尺寸:(外包尺寸)表明总长和总进深●轴线尺寸●门窗洞口及墙段尺寸⑵内部尺寸●标注墙体厚度尺寸,洞口位置和大小尺寸●标注墙上预留洞口的位置和大小,洞顶标高等●底层室外台阶,散水等尺寸1)标注各层标高及室外地坪标高,(一般标注在入口处或公共走道上,若有标高降低的房间和走道,应在该处标明)2)标注门窗编号。(如果高宽及形式均相同的为同一编号否则应另外编号,门的编号为M-1,M-2,窗的编号为C-1,C-2第6页共10页第5页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共10页3)画出房间内部固定设施的位置及标注尺寸4)标注剖面图,详图的位置及编号5)标注房间的名称6)标注其它特殊部位的做法7)图名及比例3.屋顶平面...
