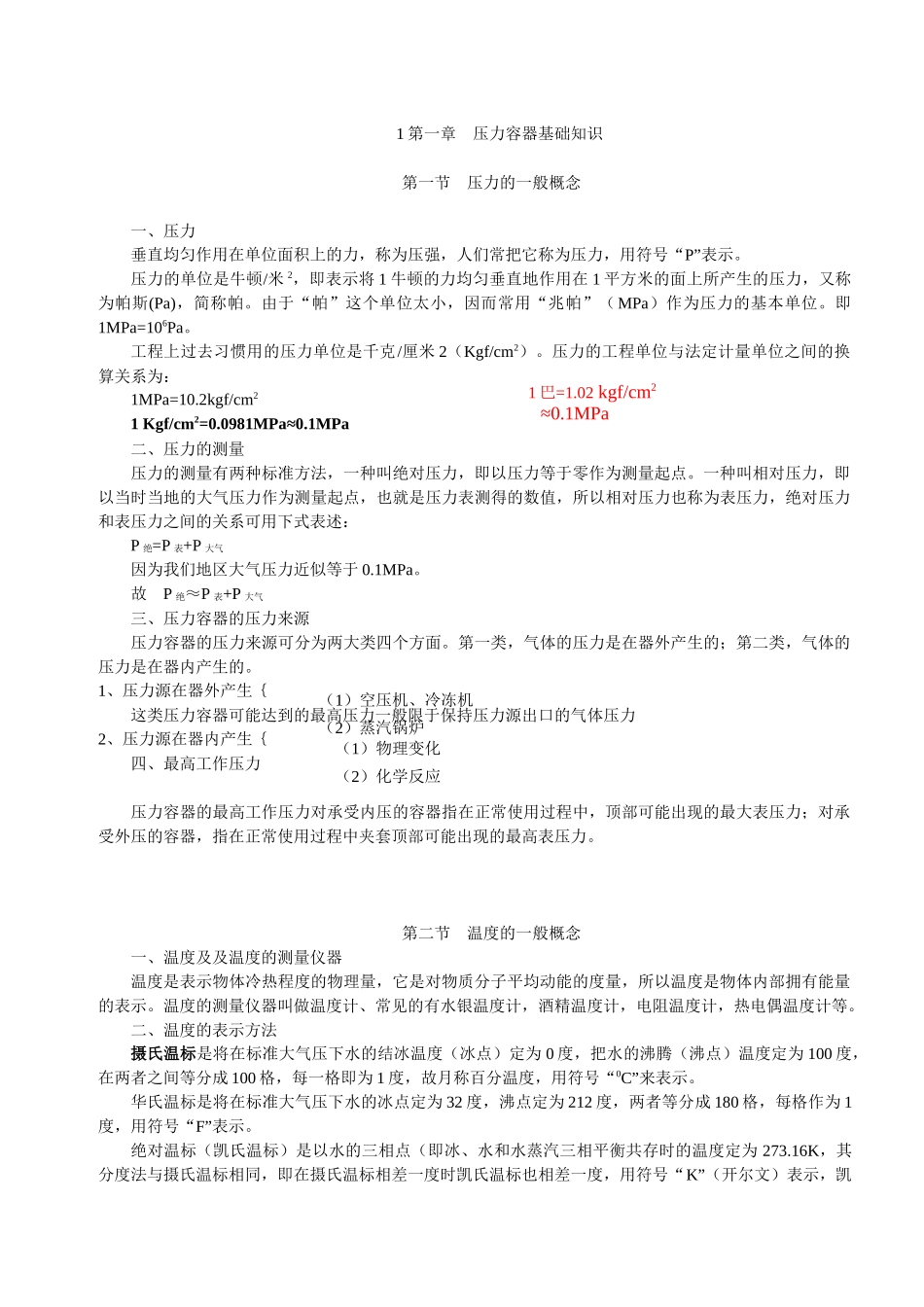

1第一章压力容器基础知识第一节压力的一般概念一、压力垂直均匀作用在单位面积上的力，称为压强，人们常把它称为压力，用符号“P”表示。压力的单位是牛顿/米2，即表示将1牛顿的力均匀垂直地作用在1平方米的面上所产生的压力，又称为帕斯(Pa)，简称帕。由于“帕”这个单位太小，因而常用“兆帕”（MPa）作为压力的基本单位。即1MPa=106Pa。工程上过去习惯用的压力单位是千克/厘米2（Kgf/cm2）。压力的工程单位与法定计量单位之间的换算关系为：1MPa=10.2kgf/cm21Kgf/cm2=0.0981MPa≈0.1MPa二、压力的测量压力的测量有两种标准方法，一种叫绝对压力，即以压力等于零作为测量起点。一种叫相对压力，即以当时当地的大气压力作为测量起点，也就是压力表测得的数值，所以相对压力也称为表压力，绝对压力和表压力之间的关系可用下式表述：P绝=P表+P大气因为我们地区大气压力近似等于0.1MPa。故P绝≈P表+P大气三、压力容器的压力来源压力容器的压力来源可分为两大类四个方面。第一类，气体的压力是在器外产生的；第二类，气体的压力是在器内产生的。1、压力源在器外产生｛这类压力容器可能达到的最高压力一般限于保持压力源出口的气体压力2、压力源在器内产生｛四、最高工作压力压力容器的最高工作压力对承受内压的容器指在正常使用过程中，顶部可能出现的最大表压力；对承受外压的容器，指在正常使用过程中夹套顶部可能出现的最高表压力。第二节温度的一般概念一、温度及及温度的测量仪器温度是表示物体冷热程度的物理量，它是对物质分子平均动能的度量，所以温度是物体内部拥有能量的表示。温度的测量仪器叫做温度计、常见的有水银温度计，酒精温度计，电阻温度计，热电偶温度计等。二、温度的表示方法摄氏温标是将在标准大气压下水的结冰温度（冰点）定为0度，把水的沸腾（沸点）温度定为100度，在两者之间等分成100格，每一格即为1度，故月称百分温度，用符号“0C”来表示。华氏温标是将在标准大气压下水的冰点定为32度，沸点定为212度，两者等分成180格，每格作为1度，用符号“F”表示。绝对温标（凯氏温标）是以水的三相点（即冰、水和水蒸汽三相平衡共存时的温度定为273.16K，其分度法与摄氏温标相同，即在摄氏温标相差一度时凯氏温标也相差一度，用符号“K”（开尔文）表示，凯（1）空压机、冷冻机（2）蒸汽锅炉（1）物理变化（2）化学反应1巴=1.02kgf/cm2≈0.1MPa氏温度又称热力学温度或绝对温度。三种温标之间的互换关系式：摄氏温标=×（华氏温标-32）=凯氏温标–273.16华氏温标=×摄氏温标+32=（凯氏温标出-273.16）+32凯氏温标=摄氏温标+273.16=（华氏温标-32）+273.16第三节压力容器的含义及分类一、压力容器的含义压力容器从广义上讲应该包括所有承受压力的密闭容器。但我们所指的压力容器只是其中的一部分，即为《压力容器安全技术监察规程》所辖范围内的压力容器。因为这部分压力容器事故率高，特别是事故破坏性大，损失严重。所以，各级锅炉压力容器安全监察机构应加强对压力容器设计，制造、销售、安装、使用、检验、修理、改造七个环节的监督检查，以确保压力容器安全运行。二、《压力容器安全技术监察规程》管辖范围内的压力容器：1、本规程（压力容器安全技术监察规程下同）适用于同时具备下列条件的压力容器：（1）工作压力（Pw）大于或者等于0.1MPa（2）工作压力与容积的乘积大于或者等于2.5Mpa.L（3）盛装介质为气体，液化气体以及介质最高工作温度高于或者等于其标准沸点的液体。2、本规程第三章、第四章和第五章适用于下列压力容器：（1）与移动压缩机一体的非独立的容积小于等于0.15m3的储罐，锅炉房内的分气缸；（2）容积小于0.025m3的高压容器；（3）深冷装置中非独立的压力容器，直燃型吸收式制冷装置中的压力容器，空分设备中的冷箱；（4）螺旋板换热器；（5）水力的自动补气气压给水，（无塔上水）装置中的气压罐，消防装置中的气体或气压给水（泡沫）压力罐；（6）水处理设备中的离子交换或过滤用压力容器、热水锅炉用膨胀水箱；（7）电力行业专用的全封闭式组合电器（电容压力容器）；3、本规程适用于上述压力容器所用的安全阀，爆破片装置，紧急切断...
