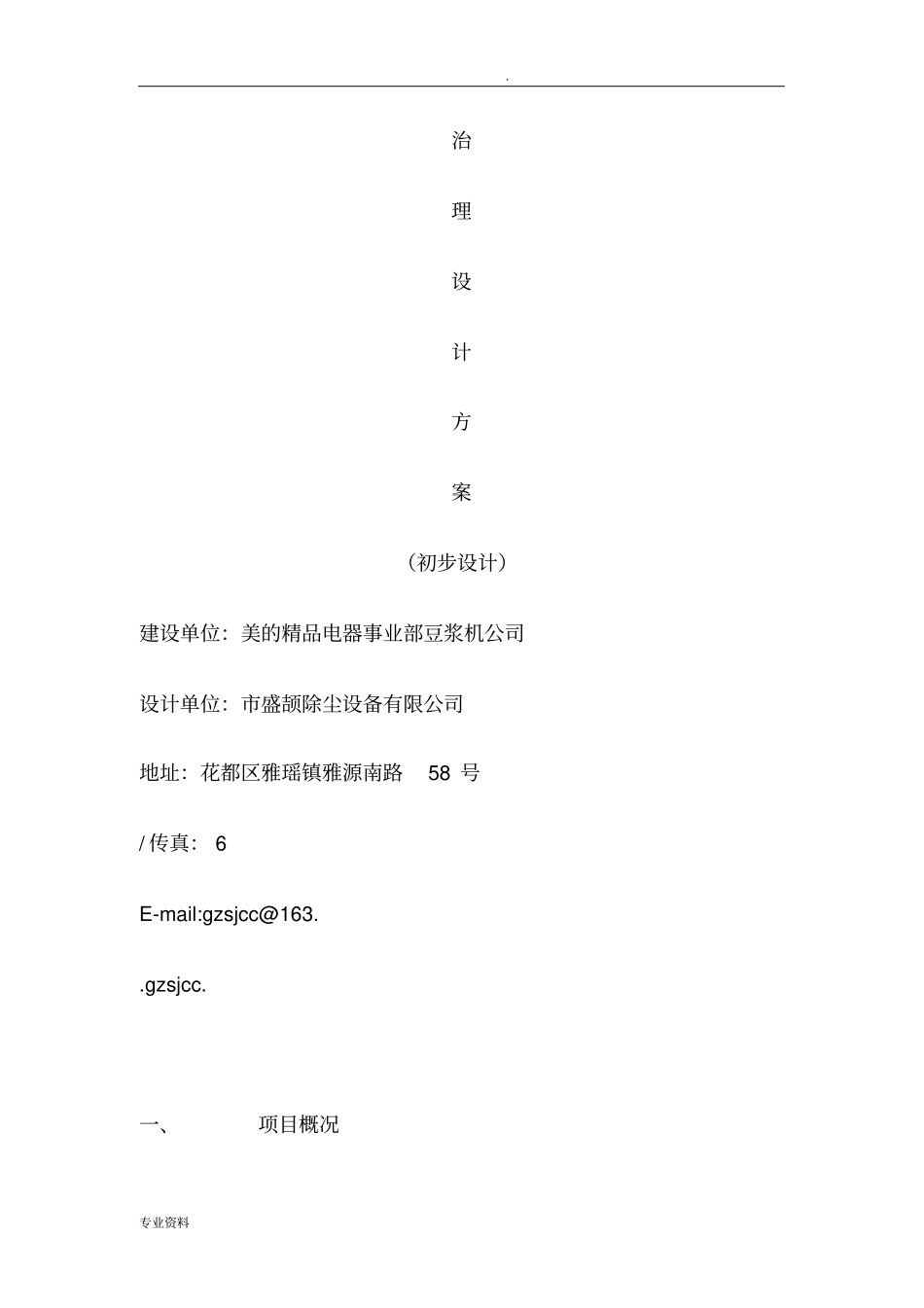

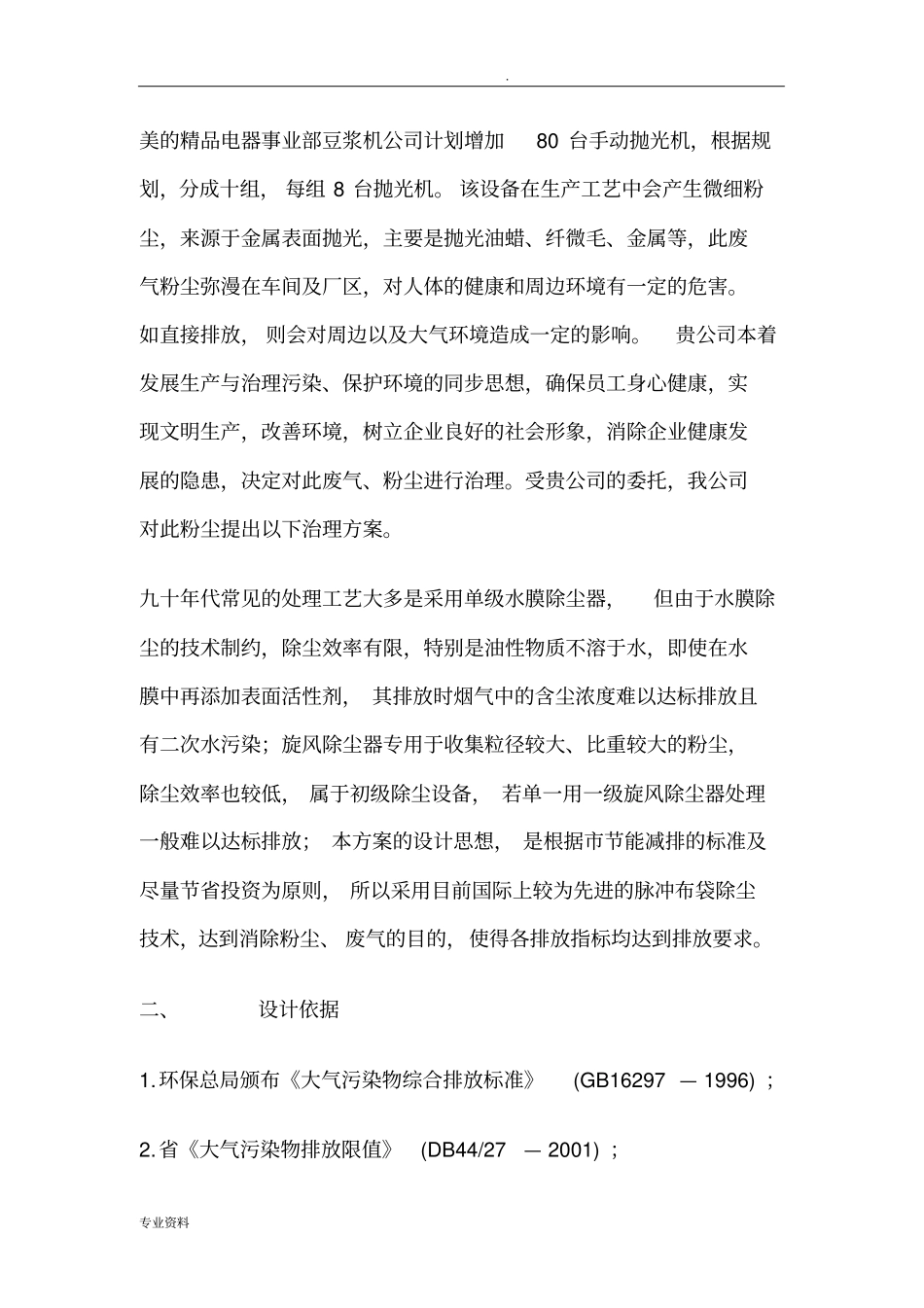

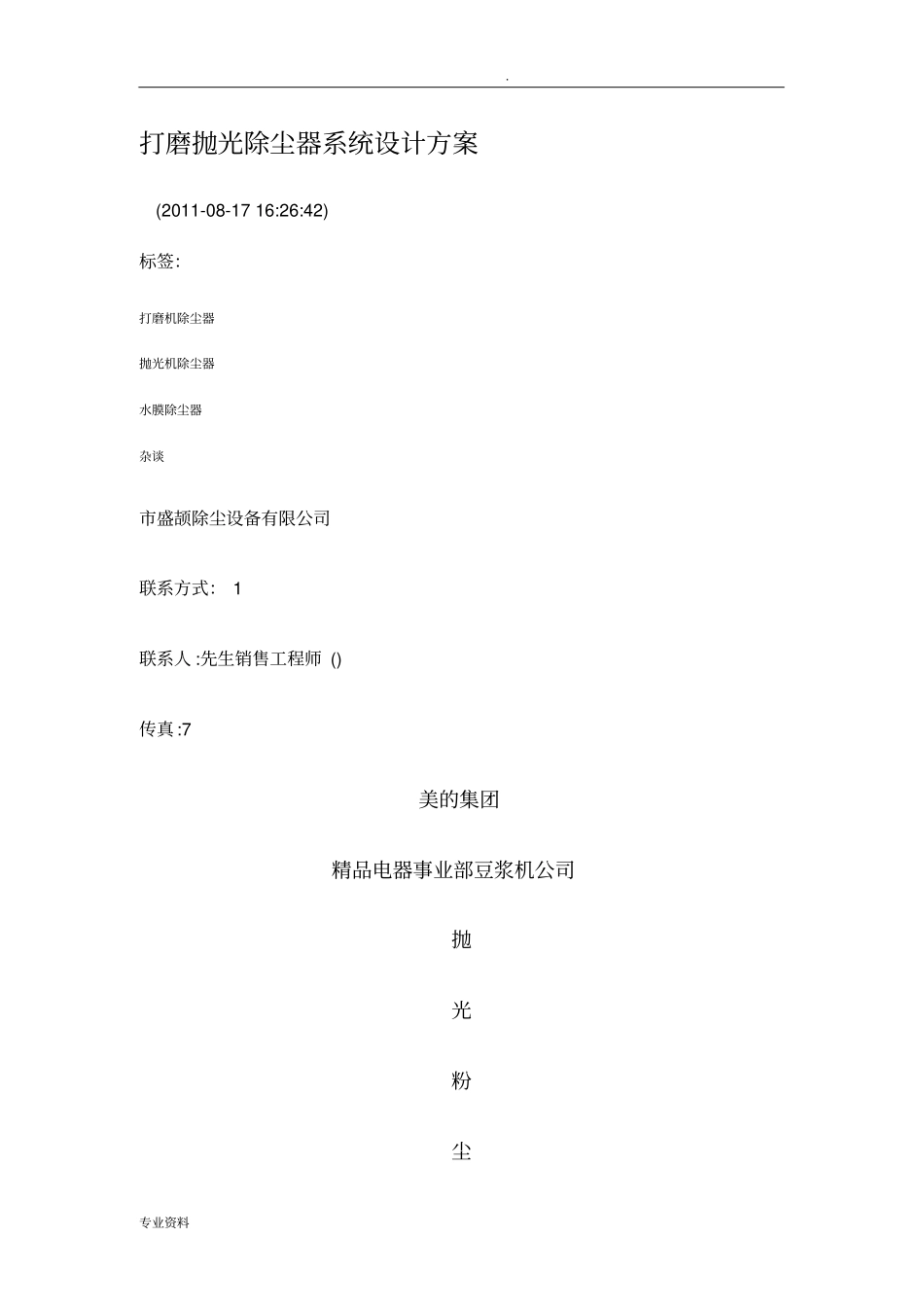

.专业资料打磨抛光除尘器系统设计方案(2011-08-1716:26:42)标签：打磨机除尘器抛光机除尘器水膜除尘器杂谈市盛颉除尘设备有限公司联系方式：1联系人:先生销售工程师()传真:7美的集团精品电器事业部豆浆机公司抛光粉尘.专业资料治理设计方案（初步设计）建设单位：美的精品电器事业部豆浆机公司设计单位：市盛颉除尘设备有限公司地址：花都区雅瑶镇雅源南路58号/传真：6E-mail:gzsjcc@163..gzsjcc.一、项目概况.专业资料美的精品电器事业部豆浆机公司计划增加80台手动抛光机，根据规划，分成十组，每组8台抛光机。该设备在生产工艺中会产生微细粉尘，来源于金属表面抛光，主要是抛光油蜡、纤微毛、金属等，此废气粉尘弥漫在车间及厂区，对人体的健康和周边环境有一定的危害。如直接排放，则会对周边以及大气环境造成一定的影响。贵公司本着发展生产与治理污染、保护环境的同步思想，确保员工身心健康，实现文明生产，改善环境，树立企业良好的社会形象，消除企业健康发展的隐患，决定对此废气、粉尘进行治理。受贵公司的委托，我公司对此粉尘提出以下治理方案。九十年代常见的处理工艺大多是采用单级水膜除尘器，但由于水膜除尘的技术制约，除尘效率有限，特别是油性物质不溶于水，即使在水膜中再添加表面活性剂，其排放时烟气中的含尘浓度难以达标排放且有二次水污染；旋风除尘器专用于收集粒径较大、比重较大的粉尘，除尘效率也较低，属于初级除尘设备，若单一用一级旋风除尘器处理一般难以达标排放；本方案的设计思想，是根据市节能减排的标准及尽量节省投资为原则，所以采用目前国际上较为先进的脉冲布袋除尘技术，达到消除粉尘、废气的目的，使得各排放指标均达到排放要求。二、设计依据1.环保总局颁布《大气污染物综合排放标准》(GB16297—1996)；2.省《大气污染物排放限值》(DB44/27—2001)；.专业资料3.建设单位提供资料：抛光机：80台,分成十组，抛光机布置平面图。三、工程指标经过高效脉冲布袋除尘器处理后排放的烟气粉尘浓度≤50mg/m3，达到和地方环保排放标准,工作环境大为改观，树立了良好的外部形象。四、设计原则1.采用技术成熟、安全、可靠的工艺和先进、简单、处理效果好的设备，确保除尘设备运行正常，废气达标排放；2.整个工程做到布局合理、占地空间小、投资小等特点；3.选用设备使用寿命长，维护简单、方便；并且处理效果稳定，除尘系统中主要部件互换性强；五、除尘工艺设计除尘工艺最重要的技术经济指标有二：一是投资费用，二是运行费用。前者是一次性的，后者是经常性的，其累积数可为前者的数倍甚至数十倍。而运行费用中又以电耗与易损件比例最大，因此，设计合理对降低运行费用甚为重要。根据现场工艺设备的布置，除尘工艺采用二对一式除尘系统，把抛光机8台分成一组，两组配一台除尘器，共五套除尘系统，独立工作，.专业资料互不干扰，若生产量小，按需要开启对应的除尘系统即可，其目的是节能。若采用变频控制，节能的效果更好，主风机电动均采用变频自动调速控制技术，在主管道上安装测压计，根据生产情况，自动调速，更节能。每台抛光机设计有两个吸尘罩，置放于抛光盘的后面，用于扑集在抛光过程中产生的粉尘及废气。抛光机除尘管道采用渐缩方管的设计，每个吸尘罩上的吸尘口有风量调节阀，具有对风量的分布均匀，保证每个吸尘口的抽风量一致，管道速度：≥14m/s,防止粉尘沉降于管道。在实际生产中难免有一定的大颗粒粉尘沉降在管道里，需要定期进行清理，清理时打开渐缩方管的末端，开启除尘风机，进行自动清理，自动清理有难度时，可采取关闭吸尘口风量调节阀，使自动清理的风量加大来辅助清理或使用压缩气体在渐缩方管的末端向里面辅助清理。在抛光的过程中，难免会产生火花，为保护滤袋，在除尘器的设计中设计了温度火花监控仪，有自动灭火装置，水源与消防用水连接，把事故控制在萌芽状态。在入除尘器的入口处设计有沉降室，分离大颗粒的粉尘，减少粉尘对滤袋的直接摩擦，提高滤袋的使用时间。沉降粉尘人工定期清除。滤袋选用拒水防油抗静电涤纶针刺毡，1m2/500g。.专业资料六、除尘器的特点与原理为满足烟气净化需要而专门研制的脉冲袋式除...
